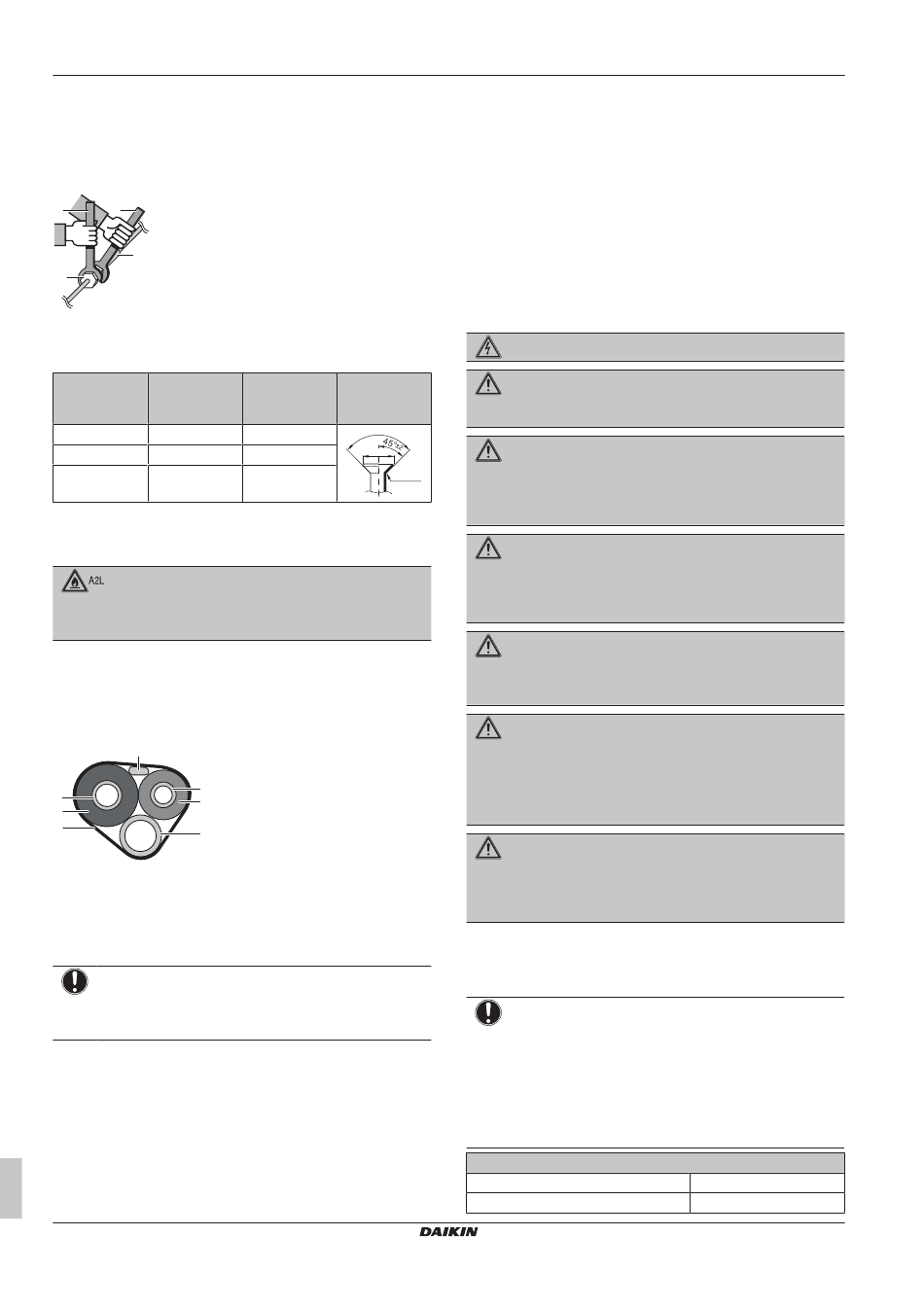

7 Elektroinstallation
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter IMMER einen Schraubenschlüssel zusammen
mit einem Drehmomentschlüssel. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Überwurfmutter
Rohrstärke Anzugsdrehm
(mm) oment (N•m)
Ø6,4 15~17
Ø9,5 33~39
Ø12,7 50~60
6.2.2 Kältemittelrohre an der Inneneinheit
anschließen
WARNUNG: SCHWER
MATERIAL
Das Kältemittel innerhalb der Einheit ist schwer
entflammbar.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit
anschließen.
2 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch
bei der Inneneinheit wie folgt isolieren:
c
d
a
e
b
f
g
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Zielband
g Ablaufschlauch
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
6.2.3 Verbindungsstücke von Kältemittelrohren
auf Leckagen prüfen nach Einfüllen von
Kältemittel
1 Dichtheitsprüfungen durchführen gemäß den Instruktionen in
der Installationsanleitung zur Außeneinheit.
2 Kältemittel einfüllen.
3 Nach dem Einfüllen auf Kältemittel-Leckagen prüfen (siehe
unten).
Installationsanleitung
12
Aufweitungsm Form der
aße (A) (mm) Aufweitung
(mm)
90°
±2
8,7~9,1
ØA
12,8~13,2
R=
16,2~16,6
0.4~0.8
ENTFLAMMBARES
Dichtheitsprüfung von vor Ort hergestellten
Kältemittelverbindungen in Innenräumen
1 Verwenden Sie ein Dichtheits-Prüfverfahren
Mindestempfindlichkeit von 5 g Kältemittel/Jahr. Prüfen Sie die
Dichtheit mit einem Druck von mindestens dem 0,25-fachen
des maximalen Betriebsdrucks (siehe "PS High" auf dem
Typenschild des Geräts).
Falls eine-Leckage erkannt wird
1 Das Kältemittel zurückgewinnen und die Verbindungsstelle(n)
reparieren. Dann den Test wiederholen.
7 Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
WARNUNG
Verwenden Sie einen allpoligen Ausschalter mit einer
Kontakttrennung von mindestens 3 mm, der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Die Stromversorgung
anschließen. Es besteht
Brandgefahr.
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer Nähe
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
7.1 Technische Daten von elektrischen
Leitungen
HINWEIS
Wir empfehlen die Verwendung massiver (1-adriger)
Drähte. Werden Litzen verwendet, die Litzen leicht
verdrillen, um die Enden des Leiters zu vereinigen, um ihn
direkt für die Anschlussklemme passend zu haben oder
um ihn in einen runden Crimpanschluss einzusetzen.
Einzelheiten sind in den "Leitlinien zum Anschließen von
Elektrokabeln" in der
beschrieben.
Spezifikationen
Elektrische Spannung
Phase
mit einer
Fachkraft ausgewechselt
NICHT an der Inneneinheit
sonst Stromschlag- oder
von nicht-thermoisolierten
Referenz für Installateure
220~240 V
1~
FTXP-N9, ATXP-N9
Innenraum-Klimagerät von Daikin
3P748643-1G – 2024.07
