6
|
Installation
6.4.4 Leitfaden für Biegen von Rohren
6.4.5 Das Rohrende aufbördeln
Referenz für Installateure und Benutzer
44

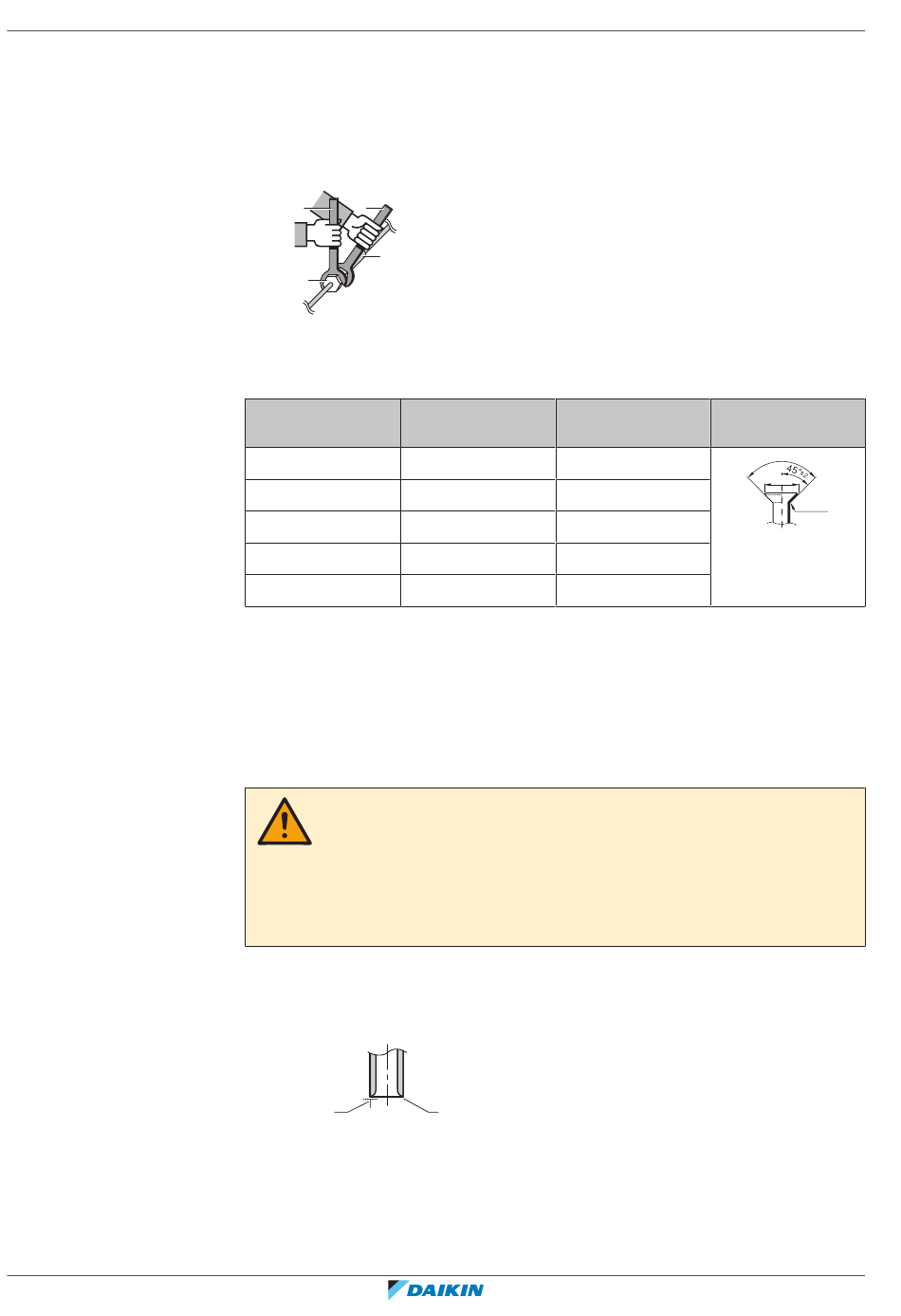

Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in
Kombination.
Verwenden Sie beim Anschließen eines Rohres zum Festziehen der
Überwurfmutter IMMER einen Schraubenschlüssel zusammen mit einem
Drehmomentschlüssel. Sonst besteht die Gefahr, dass die Mutter bricht oder
dass eine Leckage entsteht.
a
b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Überwurfmutter
Rohrstärke (mm) Anzugsdrehmomen
Ø6,4
Ø9,5
Ø12,7
Ø15,9
Ø19,1
Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie
möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).
VORSICHT
Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
Bördelanschlüsse
Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei
Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,
damit die Späne NICHT in das Rohr fallen.
a
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf
das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe
nachfolgende Abbildung.
Aufweitungsmaße
t (N•m)
(A) (mm)
15~17
8,7~9,1
33~39
12,8~13,2
50~60
16,2~16,6
62~75
19,3~19,7
90~110
23,6~24,0
nicht
wiederverwenden.
b
Form der
Aufweitung (mm)
90°
±2
ØA
R=
0.4~0.8
Verwenden
Sie
neue
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
