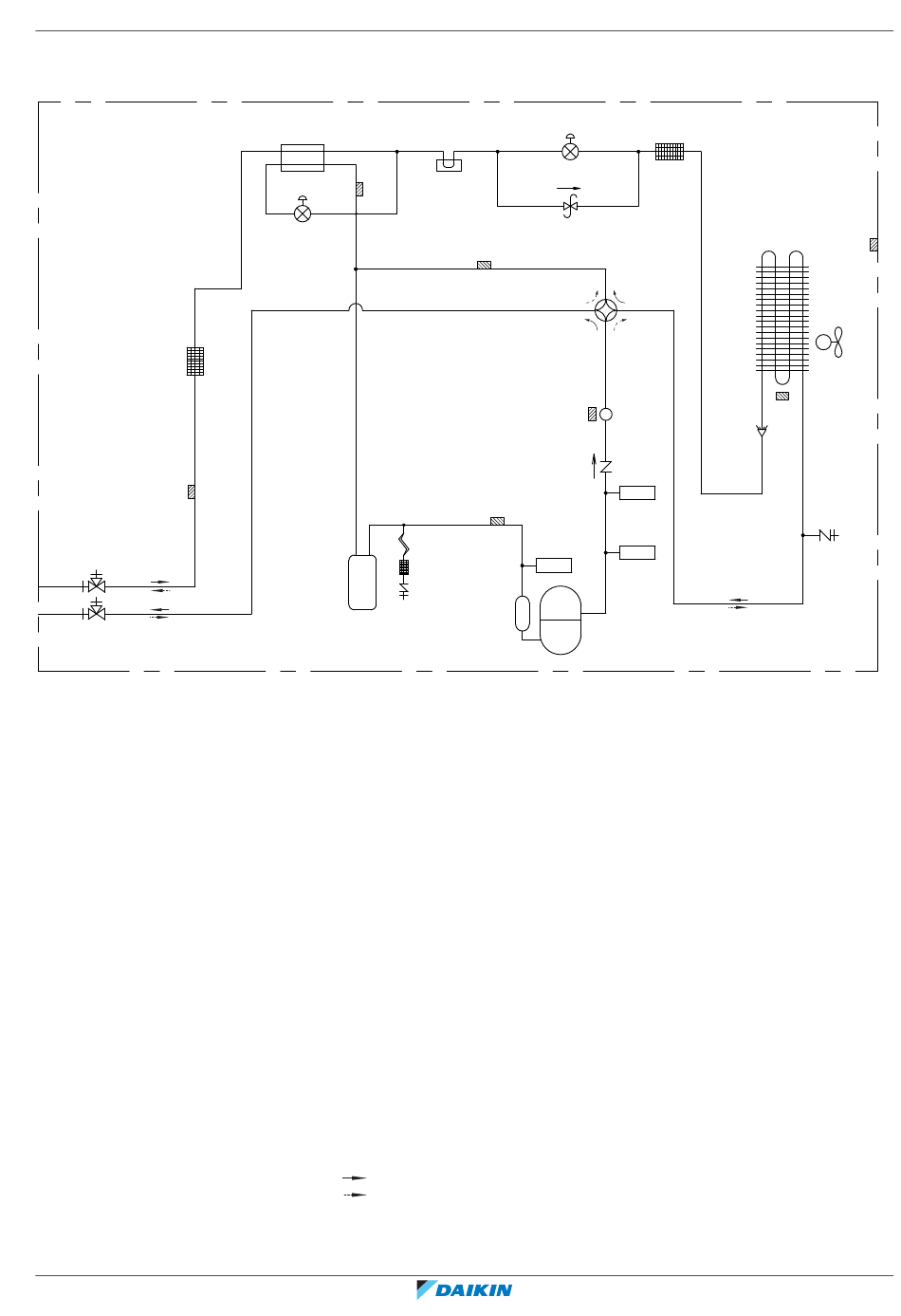

13.2 Rohrleitungsplan: Außengerät
c
R7T
b
a
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
d
e
R6T
Y3E
l
c
n
m
a Absperrventil (Gas)
b Absperrventil (Flüssigkeit)
c Filter (3×)
d Unterkühlen-Wärmetauscher
e Kühlkörper Platine
f Druckregelventil
g Wärmetauscher
h Service-Stutzen (Hochdruck)
i Dämpfer
j Kontrollventil
k Verdichter-Akkumulator
l Kapillarrohr
m Wartungsanschluss (Kältemittelfüllung)
n Akkumulator
M1C Verdichter
M1F Ventilatormotor
R1T Thermistor (Luft)
R2T Thermistor (Austritt)
R3T Thermistor (Ansaugung 1)
R4T Thermistor (Wärmetauscher Enteiser)
R5T Thermistor (Ansaugung 2)
R6T Thermistor (Unterkühlen Wärmetauscher)
R7T Thermistor (Flüssigkeitsleitung)
S1NPH Hochdruck-Sensor
S1NPL Niederdruck-Sensor
S1PH Hochdruckschalter
Y1E Elektronisches Expansionsventil (Haupt)
Y3E Elektronisches Expansionsventil (Wärmetauscher Unterkühlen)
Y1S Magnetventil (4-Wege-Ventil)
Heizen
Kühlen
Y1E
f
R3T
Y1S
i
R2T
j
S1NPH
R5T
S1PH
S1NPL
k
INV
M1C
