6 | Installation

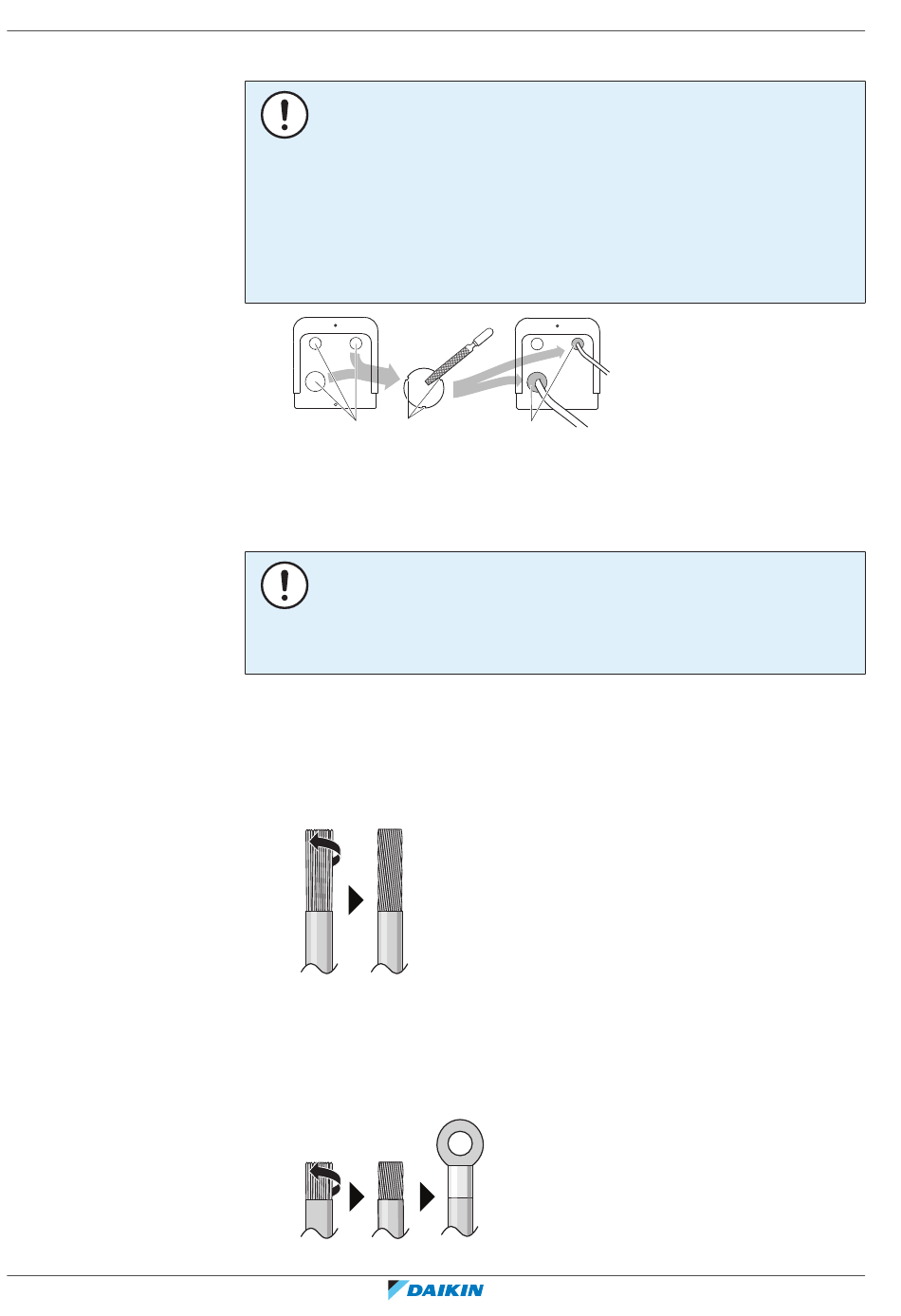

Leitlinien für die Schaffung von Durchbruchöffnungen
Richtlinien zum Anschließen der elektrischen Leitungen
Referenz für Installateure und Benutzer
64
HINWEIS
Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:
▪
Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪
Nachdem Sie die Durchbruchöffnungen hergestellt haben, empfehlen wir Ihnen,
die Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
▪
Wenn Sie die elektrischen Leitungen durch die Durchbruchöffnungen führen,
wickeln Sie Schutzklebeband um die Leitungen, damit sie nicht beschädigt
werden.
a b
a Durchbruchöffnung
b Grate
c Dichtmittel usw.
HINWEIS
Wir empfehlen die Verwendung massiver (1-adriger) Drähte. Werden Litzen
verwendet, die Litzen leicht verdrillen, um die Enden des Leiters zu vereinigen, um
ihn direkt für die Anschlussklemme passend zu haben oder um ihn in einen runden
Crimpanschluss einzusetzen.
Das Litzenkabel für die Installation vorbereiten
Methode 1: Verdrillte Leiter
1 Die Isolierung (20 mm) von den Drähten abstreifen.
2 Das Ende des Leiters etwas verdrillen, um eine "massive" Verbindung
herzustellen.
Methode 2: Runde, gecrimpte Anschlussklemme verwenden (empfohlen)
1 Die Drähte abisolieren und bei jedem Draht die Enden etwas verdrillen.
2 Am Kabelende eine runde, gecrimpte Klemme installieren. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit
einem geeigneten Werkzeug fixieren.
c
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
