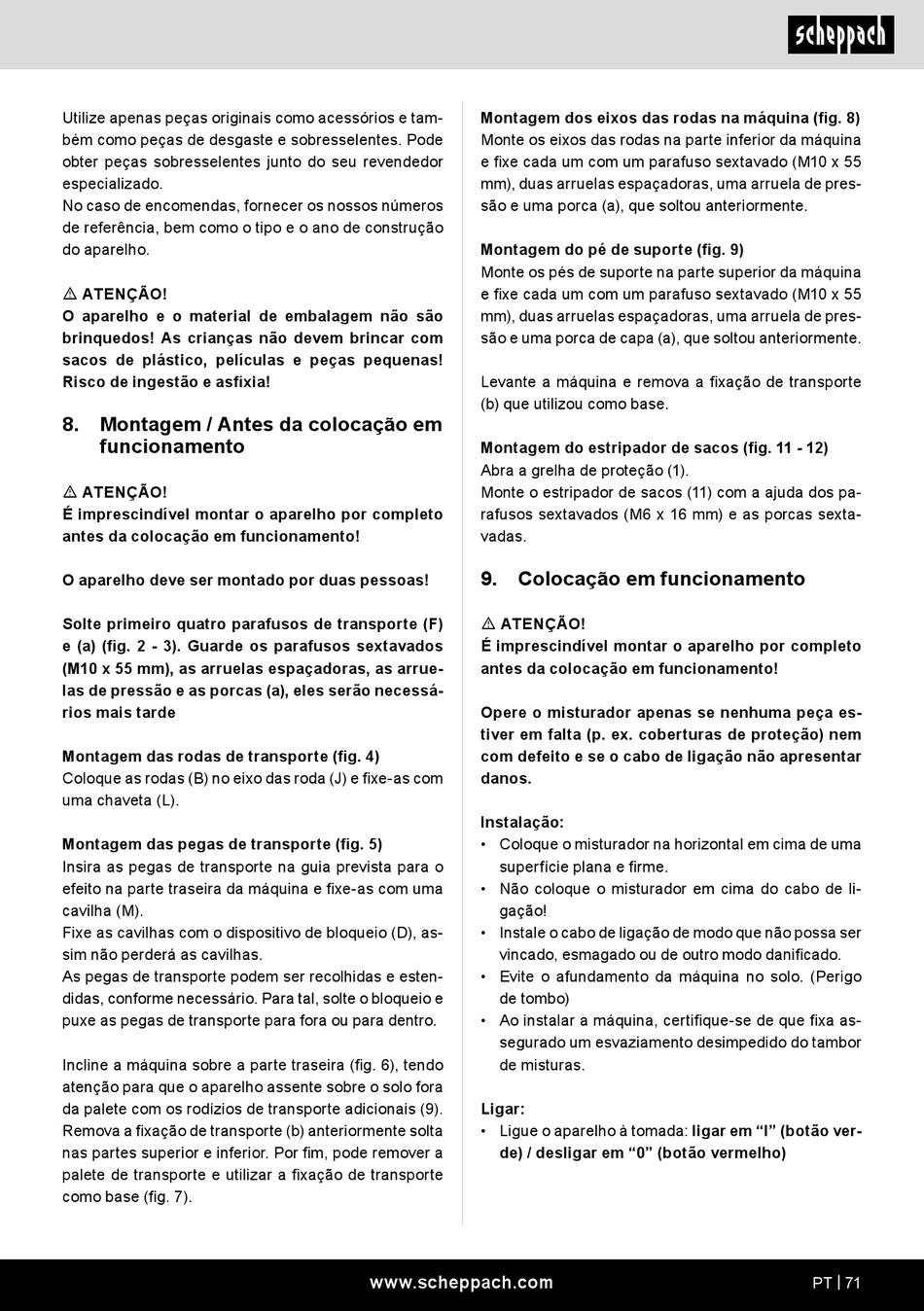

Scheppach CCM130 Originalbetriebsanleitung Seite 71

Utilize apenas peças originais como acessórios e tam-
bém como peças de desgaste e sobresselentes. Pode
obter peças sobresselentes junto do seu revendedor
especializado.
No caso de encomendas, fornecer os nossos números
de referência, bem como o tipo e o ano de construção
do aparelho.
m ATENÇÃO!
O aparelho e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
8. Montagem / Antes da colocação em
funcionamento
m ATENÇÃO!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
O aparelho deve ser montado por duas pessoas!
Solte primeiro quatro parafusos de transporte (F)
e (a) (fig. 2 - 3). Guarde os parafusos sextavados
(M10 x 55 mm), as arruelas espaçadoras, as arrue-
las de pressão e as porcas (a), eles serão necessá-
rios mais tarde
Montagem das rodas de transporte (fig. 4)
Coloque as rodas (B) no eixo das roda (J) e fixe-as com
uma chaveta (L).
Montagem das pegas de transporte (fig. 5)
Insira as pegas de transporte na guia prevista para o
efeito na parte traseira da máquina e fixe-as com uma
cavilha (M).
Fixe as cavilhas com o dispositivo de bloqueio (D), as-
sim não perderá as cavilhas.
As pegas de transporte podem ser recolhidas e esten-
didas, conforme necessário. Para tal, solte o bloqueio e
puxe as pegas de transporte para fora ou para dentro.
Incline a máquina sobre a parte traseira (fig. 6), tendo
atenção para que o aparelho assente sobre o solo fora
da palete com os rodízios de transporte adicionais (9).
Remova a fixação de transporte (b) anteriormente solta
nas partes superior e inferior. Por fim, pode remover a
palete de transporte e utilizar a fixação de transporte
como base (fig. 7).
Montagem dos eixos das rodas na máquina (fig. 8)
Monte os eixos das rodas na parte inferior da máquina
e fixe cada um com um parafuso sextavado (M10 x 55
mm), duas arruelas espaçadoras, uma arruela de pres-
são e uma porca (a), que soltou anteriormente.
Montagem do pé de suporte (fig. 9)
Monte os pés de suporte na parte superior da máquina
e fixe cada um com um parafuso sextavado (M10 x 55
mm), duas arruelas espaçadoras, uma arruela de pres-
são e uma porca de capa (a), que soltou anteriormente.
Levante a máquina e remova a fixação de transporte
(b) que utilizou como base.
Montagem do estripador de sacos (fig. 11 - 12)
Abra a grelha de proteção (1).
Monte o estripador de sacos (11) com a ajuda dos pa-
rafusos sextavados (M6 x 16 mm) e as porcas sexta-
vadas.
9. Colocação em funcionamento
m ATENÇÃO!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
Opere o misturador apenas se nenhuma peça es-
tiver em falta (p. ex. coberturas de proteção) nem
com defeito e se o cabo de ligação não apresentar
danos.
Instalação:
• Coloque o misturador na horizontal em cima de uma
superfície plana e firme.
• Não coloque o misturador em cima do cabo de li-
gação!
• Instale o cabo de ligação de modo que não possa ser
vincado, esmagado ou de outro modo danificado.
• Evite o afundamento da máquina no solo. (Perigo
de tombo)
• Ao instalar a máquina, certifique-se de que fixa as-
segurado um esvaziamento desimpedido do tambor
de misturas.
Ligar:
• Ligue o aparelho à tomada: ligar em "I" (botão ver-
de) / desligar em "0" (botão vermelho)
www.scheppach.com PT | 71
