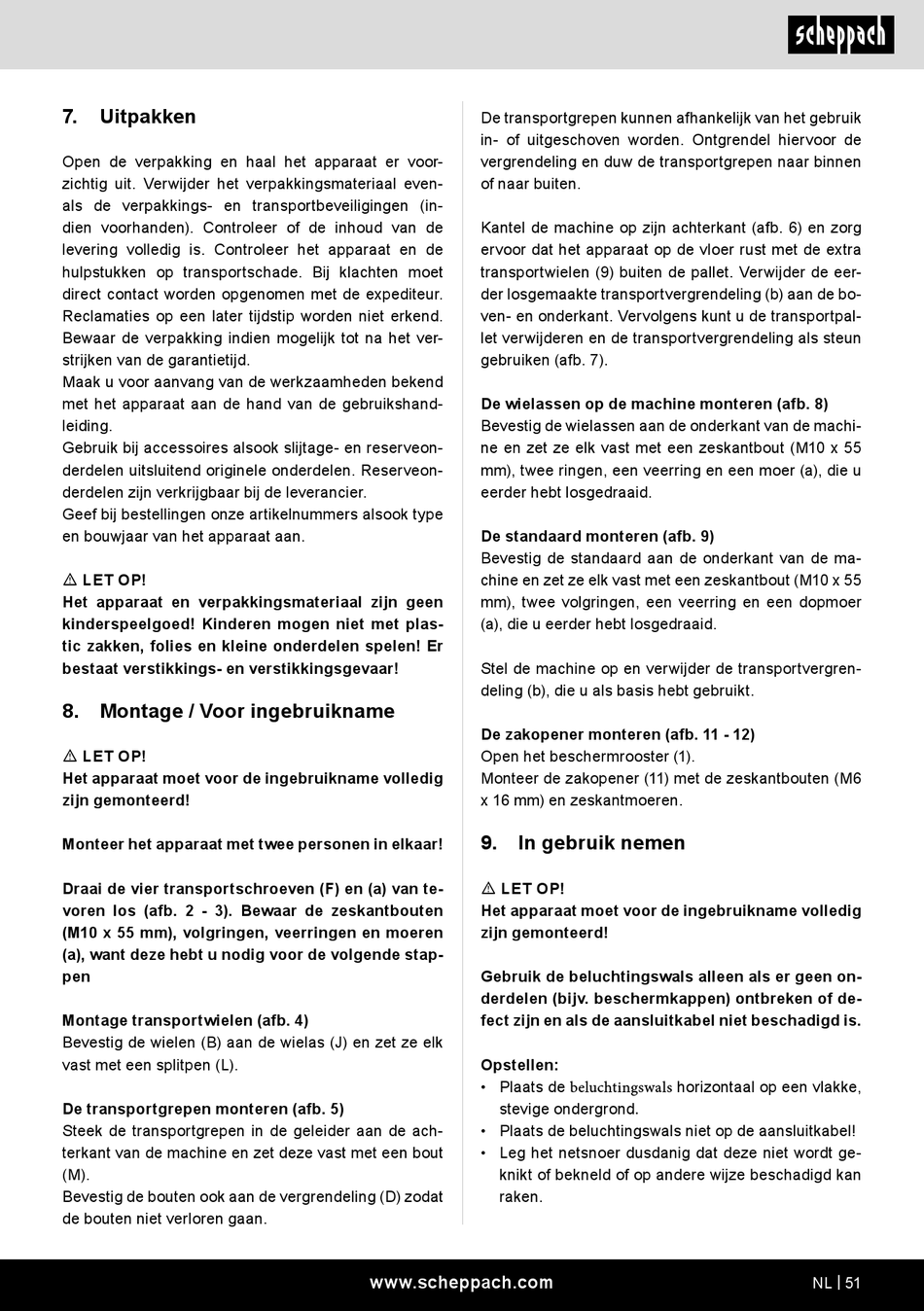

7. Uitpakken
Open de verpakking en haal het apparaat er voor-
zichtig uit. Verwijder het verpakkingsmateriaal even-
als de verpakkings- en transportbeveiligingen (in-
dien voorhanden). Controleer of de inhoud van de
levering volledig is. Controleer het apparaat en de
hulpstukken op transportschade. Bij klachten moet
direct contact worden opgenomen met de expediteur.
Reclamaties op een later tijdstip worden niet erkend.
Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
Maak u voor aanvang van de werkzaamheden bekend
met het apparaat aan de hand van de gebruikshand-
leiding.
Gebruik bij accessoires alsook slijtage- en reserveon-
derdelen uitsluitend originele onderdelen. Reserveon-
derdelen zijn verkrijgbaar bij de leverancier.
Geef bij bestellingen onze artikelnummers alsook type
en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat verstikkings- en verstikkingsgevaar!
8. Montage / Voor ingebruikname
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Monteer het apparaat met twee personen in elkaar!
Draai de vier transportschroeven (F) en (a) van te-
voren los (afb. 2 - 3). Bewaar de zeskantbouten
(M10 x 55 mm), volgringen, veerringen en moeren
(a), want deze hebt u nodig voor de volgende stap-
pen
Montage transportwielen (afb. 4)
Bevestig de wielen (B) aan de wielas (J) en zet ze elk
vast met een splitpen (L).
De transportgrepen monteren (afb. 5)
Steek de transportgrepen in de geleider aan de ach-
terkant van de machine en zet deze vast met een bout
(M).
Bevestig de bouten ook aan de vergrendeling (D) zodat
de bouten niet verloren gaan.
De transportgrepen kunnen afhankelijk van het gebruik
in- of uitgeschoven worden. Ontgrendel hiervoor de
vergrendeling en duw de transportgrepen naar binnen
of naar buiten.
Kantel de machine op zijn achterkant (afb. 6) en zorg
ervoor dat het apparaat op de vloer rust met de extra
transportwielen (9) buiten de pallet. Verwijder de eer-
der losgemaakte transportvergrendeling (b) aan de bo-
ven- en onderkant. Vervolgens kunt u de transportpal-
let verwijderen en de transportvergrendeling als steun
gebruiken (afb. 7).
De wielassen op de machine monteren (afb. 8)
Bevestig de wielassen aan de onderkant van de machi-
ne en zet ze elk vast met een zeskantbout (M10 x 55
mm), twee ringen, een veerring en een moer (a), die u
eerder hebt losgedraaid.
De standaard monteren (afb. 9)
Bevestig de standaard aan de onderkant van de ma-
chine en zet ze elk vast met een zeskantbout (M10 x 55
mm), twee volgringen, een veerring en een dopmoer
(a), die u eerder hebt losgedraaid.
Stel de machine op en verwijder de transportvergren-
deling (b), die u als basis hebt gebruikt.
De zakopener monteren (afb. 11 - 12)
Open het beschermrooster (1).
Monteer de zakopener (11) met de zeskantbouten (M6
x 16 mm) en zeskantmoeren.
9. In gebruik nemen
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Gebruik de beluchtingswals alleen als er geen on-
derdelen (bijv. beschermkappen) ontbreken of de-
fect zijn en als de aansluitkabel niet beschadigd is.
Opstellen:
• Plaats de beluchtingswals horizontaal op een vlakke,
stevige ondergrond.
• Plaats de beluchtingswals niet op de aansluitkabel!
• Leg het netsnoer dusdanig dat deze niet wordt ge-
knikt of bekneld of op andere wijze beschadigd kan
raken.
