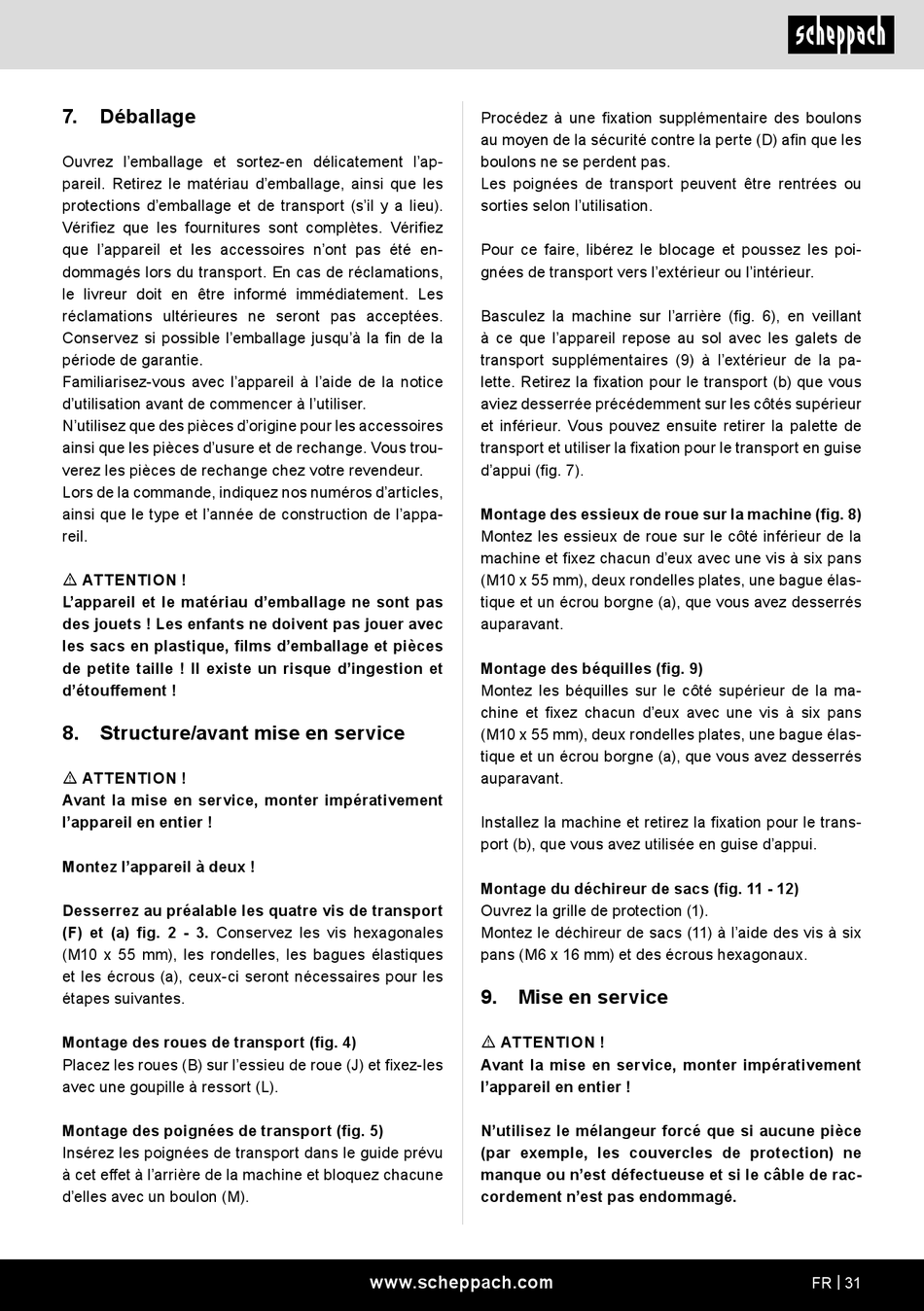

7.
Déballage
Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil. Retirez le matériau d'emballage, ainsi que les
protections d'emballage et de transport (s'il y a lieu).
Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport. En cas de réclamations,
le livreur doit en être informé immédiatement. Les
réclamations ultérieures ne seront pas acceptées.
Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
N'utilisez que des pièces d'origine pour les accessoires
ainsi que les pièces d'usure et de rechange. Vous trou-
verez les pièces de rechange chez votre revendeur.
Lors de la commande, indiquez nos numéros d'articles,
ainsi que le type et l'année de construction de l'appa-
reil.
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
8. Structure/avant mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
Montez l'appareil à deux !
Desserrez au préalable les quatre vis de transport
(F) et (a) fig. 2 - 3. Conservez les vis hexagonales
(M10 x 55 mm), les rondelles, les bagues élastiques
et les écrous (a), ceux-ci seront nécessaires pour les
étapes suivantes.
Montage des roues de transport (fig. 4)
Placez les roues (B) sur l'essieu de roue (J) et fixez-les
avec une goupille à ressort (L).
Montage des poignées de transport (fig. 5)
Insérez les poignées de transport dans le guide prévu
à cet effet à l'arrière de la machine et bloquez chacune
d'elles avec un boulon (M).
Procédez à une fixation supplémentaire des boulons
au moyen de la sécurité contre la perte (D) afin que les
boulons ne se perdent pas.
Les poignées de transport peuvent être rentrées ou
sorties selon l'utilisation.
Pour ce faire, libérez le blocage et poussez les poi-
gnées de transport vers l'extérieur ou l'intérieur.
Basculez la machine sur l'arrière (fig. 6), en veillant
à ce que l'appareil repose au sol avec les galets de
transport supplémentaires (9) à l'extérieur de la pa-
lette. Retirez la fixation pour le transport (b) que vous
aviez desserrée précédemment sur les côtés supérieur
et inférieur. Vous pouvez ensuite retirer la palette de
transport et utiliser la fixation pour le transport en guise
d'appui (fig. 7).
Montage des essieux de roue sur la machine (fig. 8)
Montez les essieux de roue sur le côté inférieur de la
machine et fixez chacun d'eux avec une vis à six pans
(M10 x 55 mm), deux rondelles plates, une bague élas-
tique et un écrou borgne (a), que vous avez desserrés
auparavant.
Montage des béquilles (fig. 9)
Montez les béquilles sur le côté supérieur de la ma-
chine et fixez chacun d'eux avec une vis à six pans
(M10 x 55 mm), deux rondelles plates, une bague élas-
tique et un écrou borgne (a), que vous avez desserrés
auparavant.
Installez la machine et retirez la fixation pour le trans-
port (b), que vous avez utilisée en guise d'appui.
Montage du déchireur de sacs (fig. 11 - 12)
Ouvrez la grille de protection (1).
Montez le déchireur de sacs (11) à l'aide des vis à six
pans (M6 x 16 mm) et des écrous hexagonaux.
9.
Mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
N'utilisez le mélangeur forcé que si aucune pièce
(par exemple, les couvercles de protection) ne
manque ou n'est défectueuse et si le câble de rac-
cordement n'est pas endommagé.
www.scheppach.com
FR | 31
