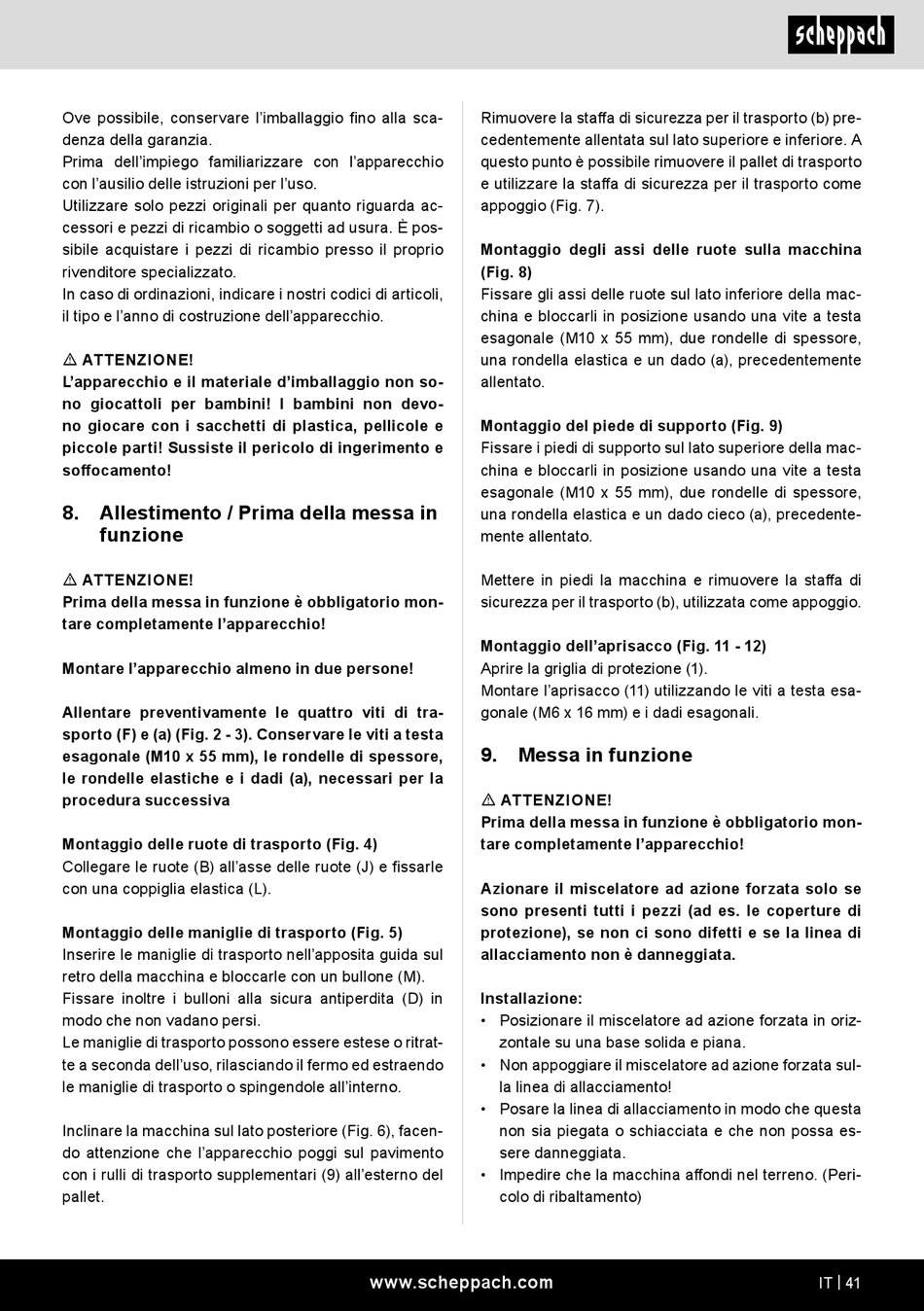

Scheppach CCM130 Originalbetriebsanleitung Seite 41

Ove possibile, conservare l'imballaggio fino alla sca-
denza della garanzia.
Prima dell'impiego familiarizzare con l'apparecchio
con l'ausilio delle istruzioni per l'uso.
Utilizzare solo pezzi originali per quanto riguarda ac-
cessori e pezzi di ricambio o soggetti ad usura. È pos-
sibile acquistare i pezzi di ricambio presso il proprio
rivenditore specializzato.
In caso di ordinazioni, indicare i nostri codici di articoli,
il tipo e l'anno di costruzione dell'apparecchio.
m ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non so-
no giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento e
soffocamento!
8. Allestimento / Prima della messa in
funzione
m ATTENZIONE!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Montare l'apparecchio almeno in due persone!
Allentare preventivamente le quattro viti di tra-
sporto (F) e (a) (Fig. 2 - 3). Conservare le viti a testa
esagonale (M10 x 55 mm), le rondelle di spessore,
le rondelle elastiche e i dadi (a), necessari per la
procedura successiva
Montaggio delle ruote di trasporto (Fig. 4)
Collegare le ruote (B) all'asse delle ruote (J) e fissarle
con una coppiglia elastica (L).
Montaggio delle maniglie di trasporto (Fig. 5)
Inserire le maniglie di trasporto nell'apposita guida sul
retro della macchina e bloccarle con un bullone (M).
Fissare inoltre i bulloni alla sicura antiperdita (D) in
modo che non vadano persi.
Le maniglie di trasporto possono essere estese o ritrat-
te a seconda dell'uso, rilasciando il fermo ed estraendo
le maniglie di trasporto o spingendole all'interno.
Inclinare la macchina sul lato posteriore (Fig. 6), facen-
do attenzione che l'apparecchio poggi sul pavimento
con i rulli di trasporto supplementari (9) all'esterno del
pallet.
Rimuovere la staffa di sicurezza per il trasporto (b) pre-
cedentemente allentata sul lato superiore e inferiore. A
questo punto è possibile rimuovere il pallet di trasporto
e utilizzare la staffa di sicurezza per il trasporto come
appoggio (Fig. 7).
Montaggio degli assi delle ruote sulla macchina
(Fig. 8)
Fissare gli assi delle ruote sul lato inferiore della mac-
china e bloccarli in posizione usando una vite a testa
esagonale (M10 x 55 mm), due rondelle di spessore,
una rondella elastica e un dado (a), precedentemente
allentato.
Montaggio del piede di supporto (Fig. 9)
Fissare i piedi di supporto sul lato superiore della mac-
china e bloccarli in posizione usando una vite a testa
esagonale (M10 x 55 mm), due rondelle di spessore,
una rondella elastica e un dado cieco (a), precedente-
mente allentato.
Mettere in piedi la macchina e rimuovere la staffa di
sicurezza per il trasporto (b), utilizzata come appoggio.
Montaggio dell'aprisacco (Fig. 11 - 12)
Aprire la griglia di protezione (1).
Montare l'aprisacco (11) utilizzando le viti a testa esa-
gonale (M6 x 16 mm) e i dadi esagonali.
9. Messa in funzione
m ATTENZIONE!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Azionare il miscelatore ad azione forzata solo se
sono presenti tutti i pezzi (ad es. le coperture di
protezione), se non ci sono difetti e se la linea di
allacciamento non è danneggiata.
Installazione:
• Posizionare il miscelatore ad azione forzata in oriz-
zontale su una base solida e piana.
• Non appoggiare il miscelatore ad azione forzata sul-
la linea di allacciamento!
• Posare la linea di allacciamento in modo che questa
non sia piegata o schiacciata e che non possa es-
sere danneggiata.
• Impedire che la macchina affondi nel terreno. (Peri-
colo di ribaltamento)
www.scheppach.com IT | 41
