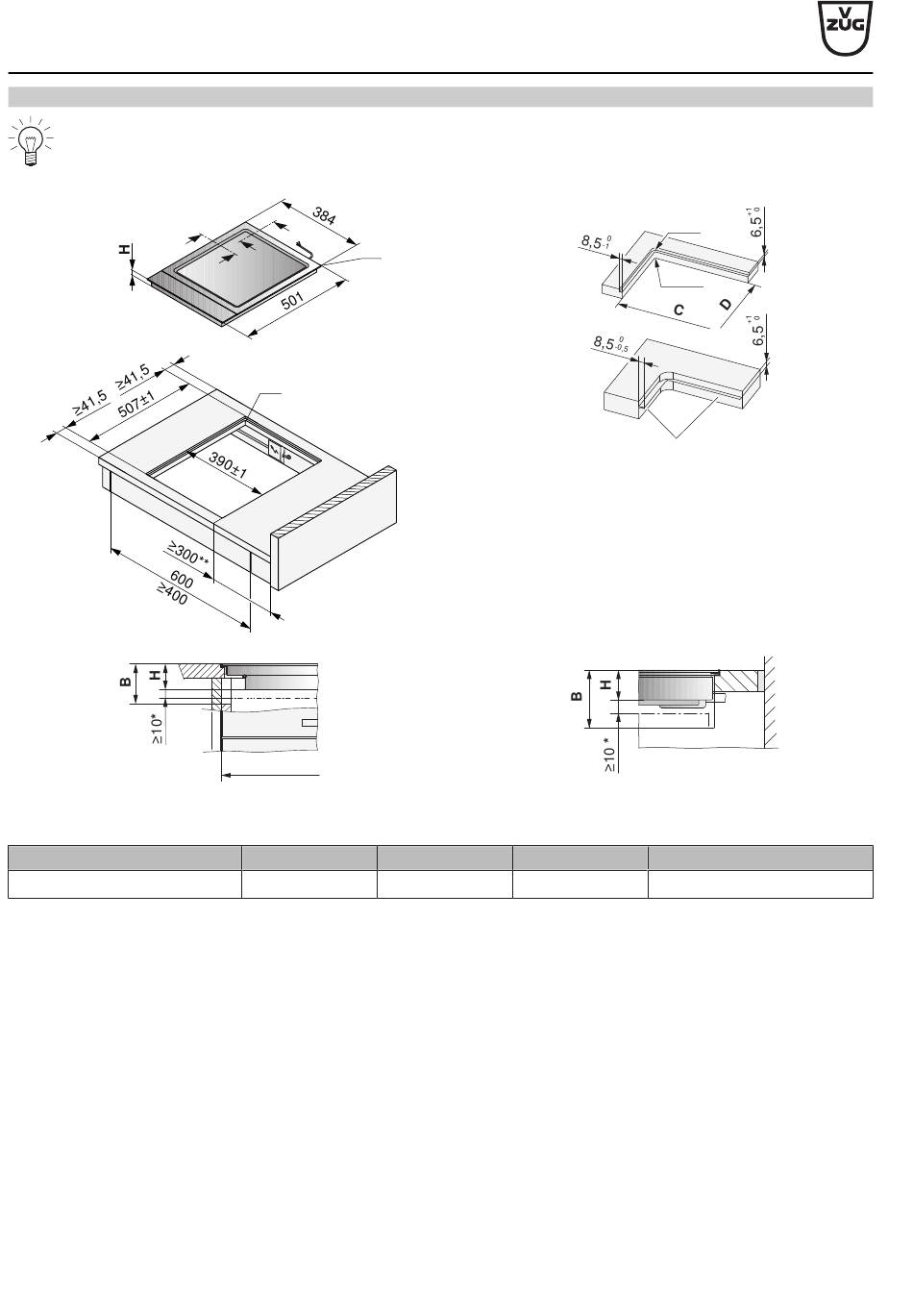

Flächenbündiger Einbau mit «DualDesign»
▪ Ausschnitteckradien ≤5 mm anstreben
▪ Gerät-Eckradien 2 mm
CookTop TeppanYaki I40 (31140)
X
* Der Freiraum ist zwingend einzuhalten (für Lüftung)!
** Beidseitig, aus arbeitstechnischen Gründen.
Typ
CookTop Teppan Yaki
B
Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
E
Stahlwinkel geklebt oder geschraubt
F
Seitenwand
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra
Ausschnitt-Eckradien aussen
Ri
Geräte-Eckradien
S
Schublade/Möbel
76
Planungshilfe
Kollektion Schweiz
Küchengeräte
Y
Ri
Y
X
Z
X – X
600/550/275
B
≥73,6 mm
C/D
H
373/490 mm
64 mm
J001054-51
19.07.23
Z
Ra
R0–5
E
Y – Y
S
F
Eckradius Ra/Ri
5/2 mm
Glaskeramik-Kochfelder CookTop
