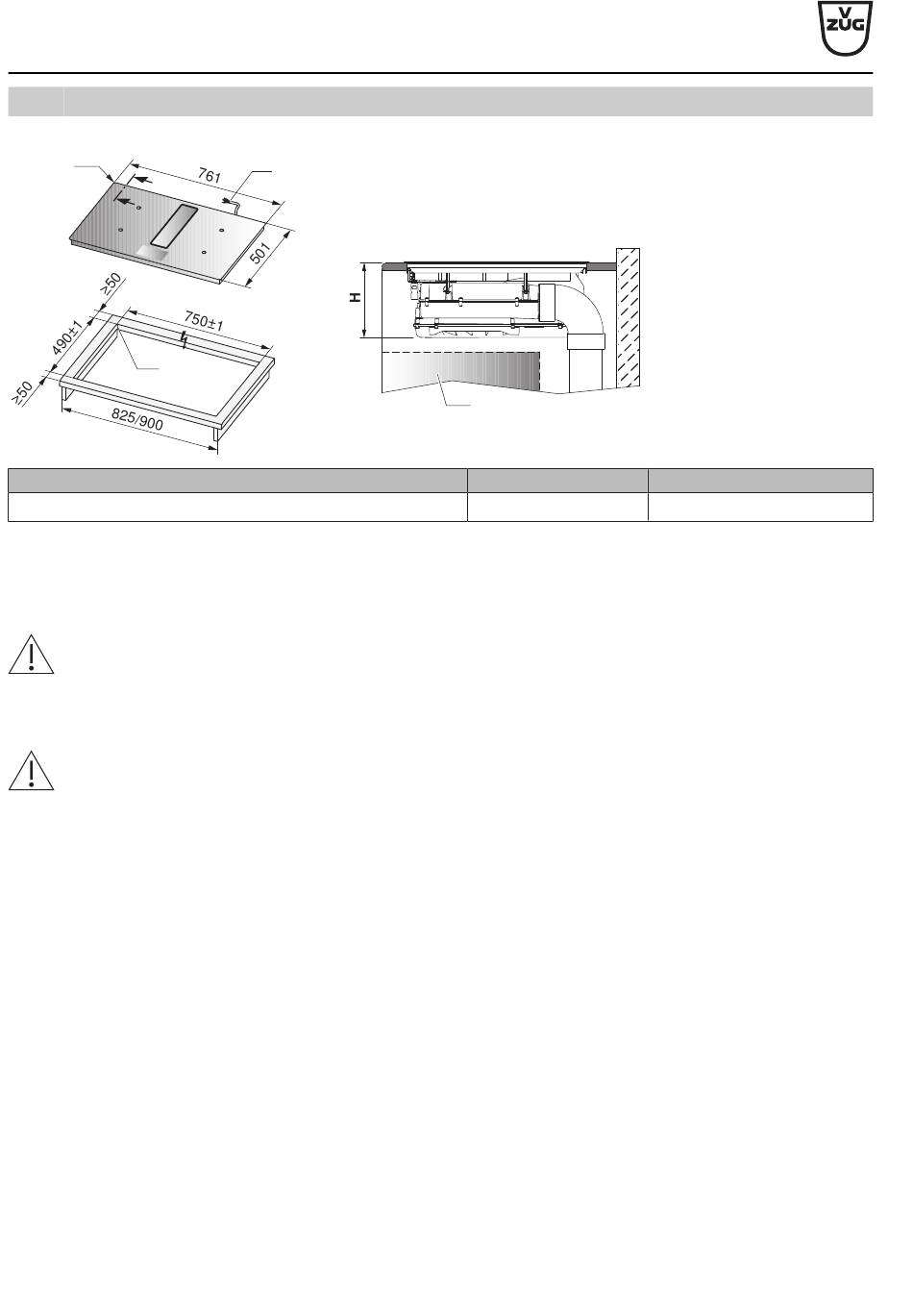

Aufliegender Einbau
Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen!
Ri
Y
Y
Ra
Modellbezeichnung
CombiCookTop V2000/V4000 I804
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes
S
Schublade
K
Kabellänge 170 cm
Ri
Geräte-Eckradien
Ra
Ausschnitt-Eckradien aussen
Zugang von unten für Service- und Wartungsarbeiten auf gesamter Möbelbreite sicherstellen. Falls zwischen
Schublade und Gerät ein Zwischenboden vorgesehen ist, muss dieser von unten her demontierbar sein.
Installation
► Einbauausschnitt präzis erstellen.
► Gerät sorgfältig in Einbauausschnitt legen und gegen Arbeitsplatte gut aufliegend andrücken.
Der Zugang von unten zum Gerät muss über die ganze Ausschnittfläche gewährleistet sein. Im Servicefall kann der
Induktionsgenerator mit dem Tragblech von unten ausgebaut werden. Die berührungssichernden Abdeckungen
müssen von unten weggeschraubt werden können.
116
Planungshilfe
Kollektion Schweiz
Küchengeräte
K
Y – Y
S
H
202 mm
Induktionskochfeld mit Dunstabzug CombiCookTop
J001054-51
19.07.23
Eckradius Ra/Ri
5/2,0 mm
