11 Glaskeramik-Kochfelder für den Ersatzmarkt
11.1

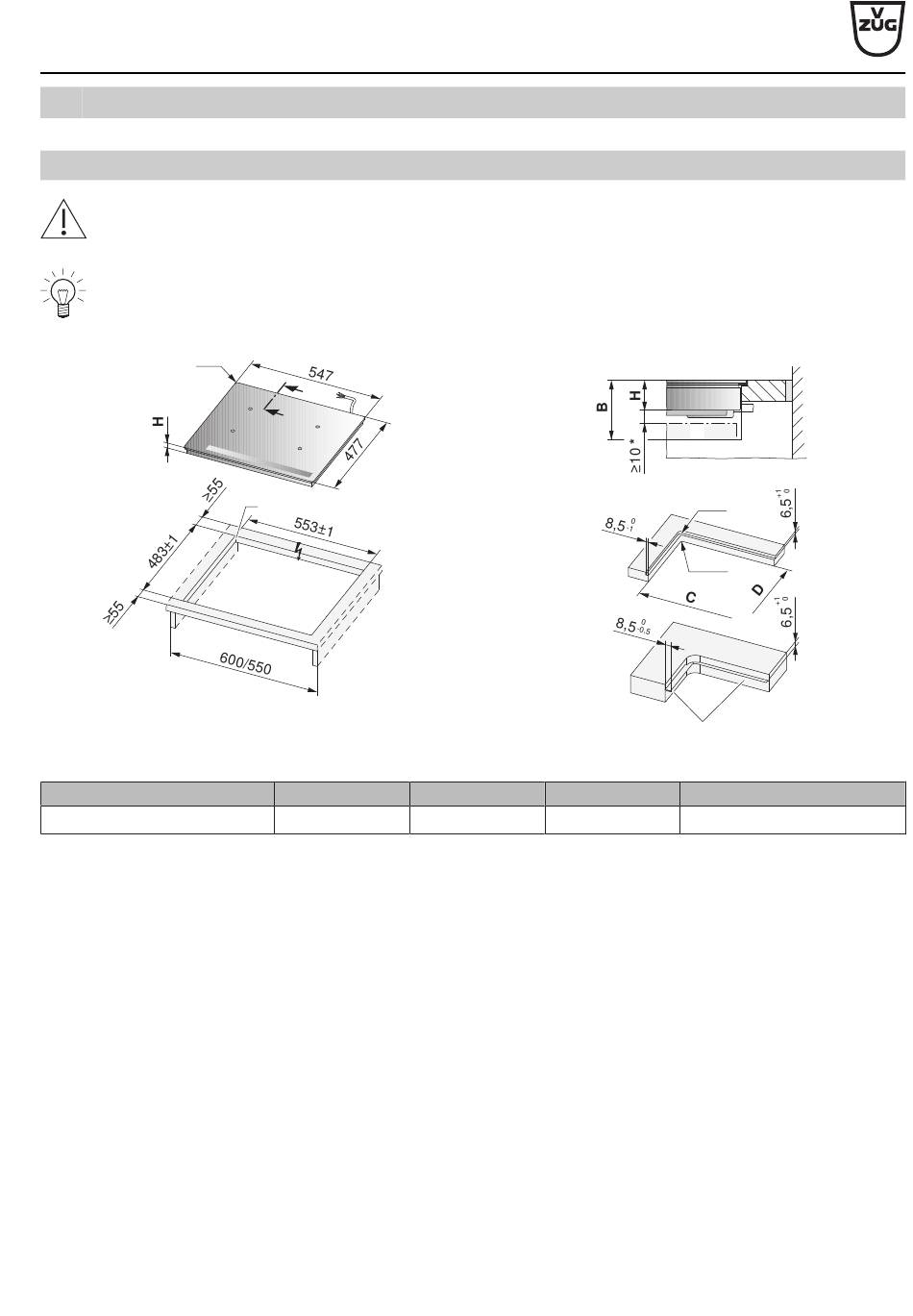

Geräte für den Ersatzmarkt: Induktion, flächenbündiger Einbau
Für allgemeine Hinweise, elektrische Anschlussdaten und Bedienung siehe Kapitel Glaskeramik-Kochfelder Induk-
tion/Wok/Teppan Yaki.
Kochfeld muss nach unten ausbaubar sein!
▪ Geräte-Eckradien 11 mm
GK46TIMS (88A)
Ri
* Der Freiraum ist zwingend einzuhalten!
Typ
GK46TIMS
B
Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
E
Stahlwinkel geklebt oder geschraubt
F
Seitenwand
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra
Ausschnitt-Eckradien aussen
Ri
Geräte-Eckradien
S
Schublade/Möbel
Planungshilfe
Kollektion Schweiz
Küchengeräte
Y
Y
Z
B
≥75 mm
C/D
H
536/466 mm
51,7 mm
J001054-51
19.07.23
Y – Y
S
F
Z
Ra
R0–5
E
Eckradius Ra/Ri
14/11 mm
103
