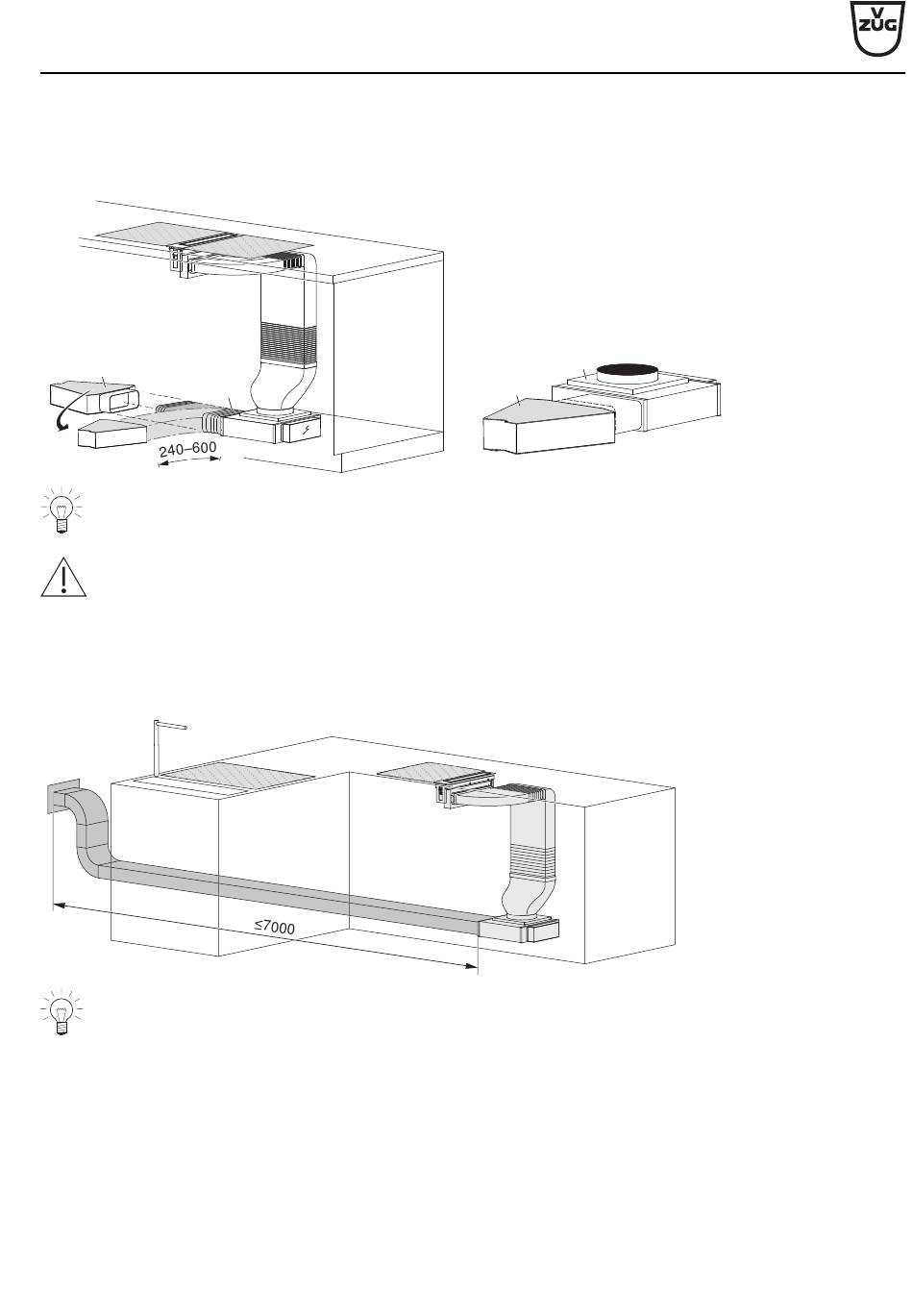

Installationsvariante Muldenlüfter mit Umluft «Umluftbox»
Beispiel: Umluftbetrieb mit Umluftbox
Flexbogen flach H, Artikel-Nr. 1012786 mit flexibler Länge (240–600 mm) vereinfacht Installation/Zugang zu Lüftermotor M und Um-
luftbox U.
U
Genügend Platzreserven für Wartungsarbeiten mitberücksichtigen, Zugang Lüftermotor und Umluftbox (Austausch
der Aktivkohlefilter) sicherstellen! Abluftöffnungsquerschnitt: min. 500 cm² für die Abluft im Sockelbereich vorse-
hen.
Bei Umluftbetrieb das Gerät zwingend mit dem dafür vorgesehenen Zubehör: Umluftbox mit Aktivkohlefiltern Arti-
kel-Nr. 1157470 ausstatten!
Installationsvariante Muldenlüfter mit Abluft
Beispiel: Abluftbetrieb mit Flachkanal (auch Rundkanal möglich).
Länge Flachkanalsystem bis Luftausgabe von max. 7000 mm einplanen. Soll die Abluft ins Freie geleitet werden, empfehlen wir die
Installation eines Teleskop-Mauerkastens (bestellbares Zubehör).
Genügend Platzreserven für Wartungsarbeiten und Zugang zu Lüftermotor/Flachkanalsystem sicherstellen!
