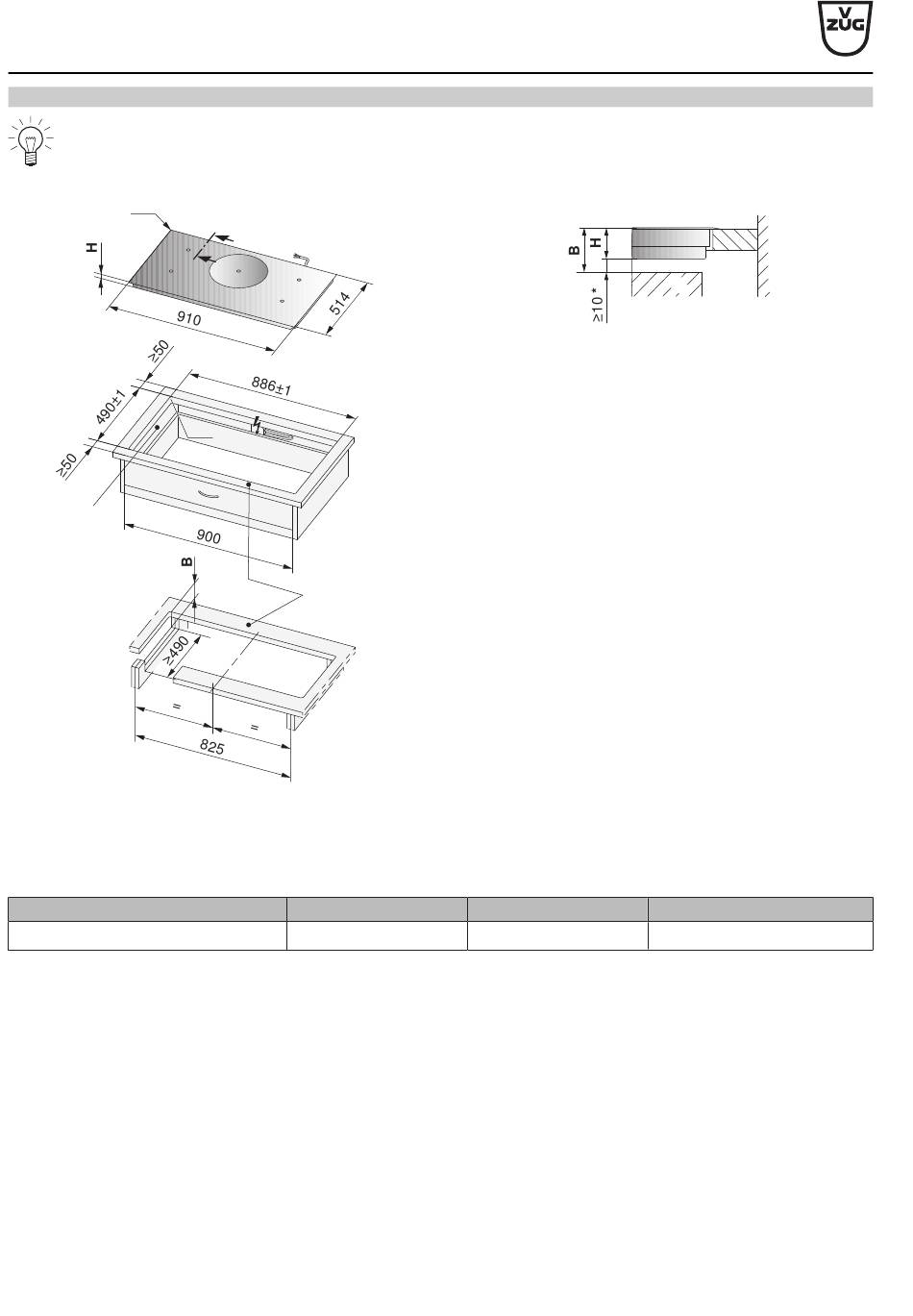

Aufliegender Einbau mit Normalrahmen
▪ Ausschnitteckradien ≤10 mm anstreben
▪ Gerät-Eckradien 8 mm
CookTop V6000 I905 (31114)
Ri
1
* Der Freiraum ist zwingend einzuhalten!
1
Ausschnitte in Seitenwände links/rechts bei Nischenbreite ≥900 mm, erforderlich für die Belüftung des Gerätes.
2
Vordere und hintere Stege sind unterseitig armiert. Die Stegbreite wird vom Hersteller der Steinabdeckung festgelegt. Je nach
Eigenschaft des Steins kann die Mindest-Stegbreite variieren.
Typ
CookTop V6000
B
Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra
Ausschnitt-Eckradien aussen
Ri
Geräte-Eckradien
S
Schublade/Möbel
68
Planungshilfe
Kollektion Schweiz
Küchengeräte
Y
Y
Ra
2
≥61,3 mm
B
51,3 mm
J001054-51
19.07.23
Y – Y
S
H
Eckradius Ra/Ri
Glaskeramik-Kochfelder CookTop
10/8 mm
