V-ZUG AG
V-ZUG AG, Industriestrasse 66, CH-6302 Zug
Tel. +41 58 767 67 67
info@vzug.com, www.vzug.com

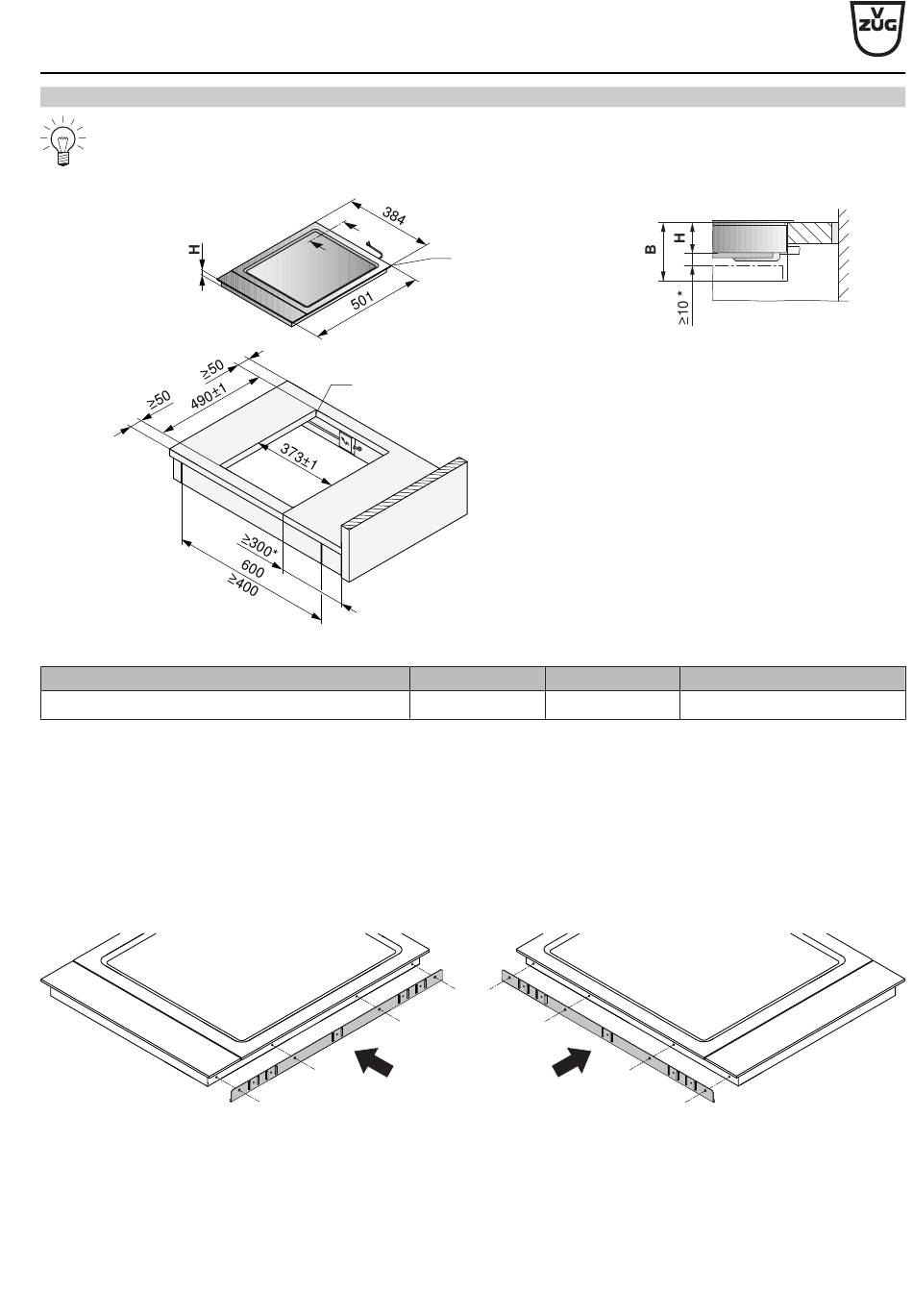

Aufliegender Einbau mit «DualDesign»
▪ Ausschnitteckradien ≤5 mm anstreben
▪ Gerät-Eckradien 2 mm
CookTop Teppan Yaki I40 (31140)
* Beidseitig, aus arbeitstechnischen Gründen
Typ
CookTop Teppan Yaki
B
Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra
Ausschnitt-Eckradien aussen
Ri
Geräte-Eckradien
S
Schublade/Möbel
T
Seitenwand
Kombinationseinbau
Für den aufliegenden Kombinationseinbau wird das Seitenleisten-Set 1028587 und der Zwischensteg 1014361 (Edelstahl) oder
1019199 (Schwarz) benötigt.
► Die Seitenleisten müssen auf der linken und rechten Seite des Geräts mit je vier Schrauben befestigt werden.
Der aufliegende Kombinationseinbau ist im Dokument 1013770 beschrieben.
Glaskeramik-Kochfelder CookTop
Planungshilfe
Kollektion Schweiz
Küchengeräte
Y
Ri
Y
Ra
B
≥74 mm
J001054-51
19.07.23
S
T
H
Eckradius Ra/Ri
64 mm
0–5/2 mm
Y – Y
71
