V-ZUG AG
V-ZUG AG, Industriestrasse 66, CH-6302 Zug
Tel. +41 58 767 67 67
info@vzug.com, www.vzug.com
19.3

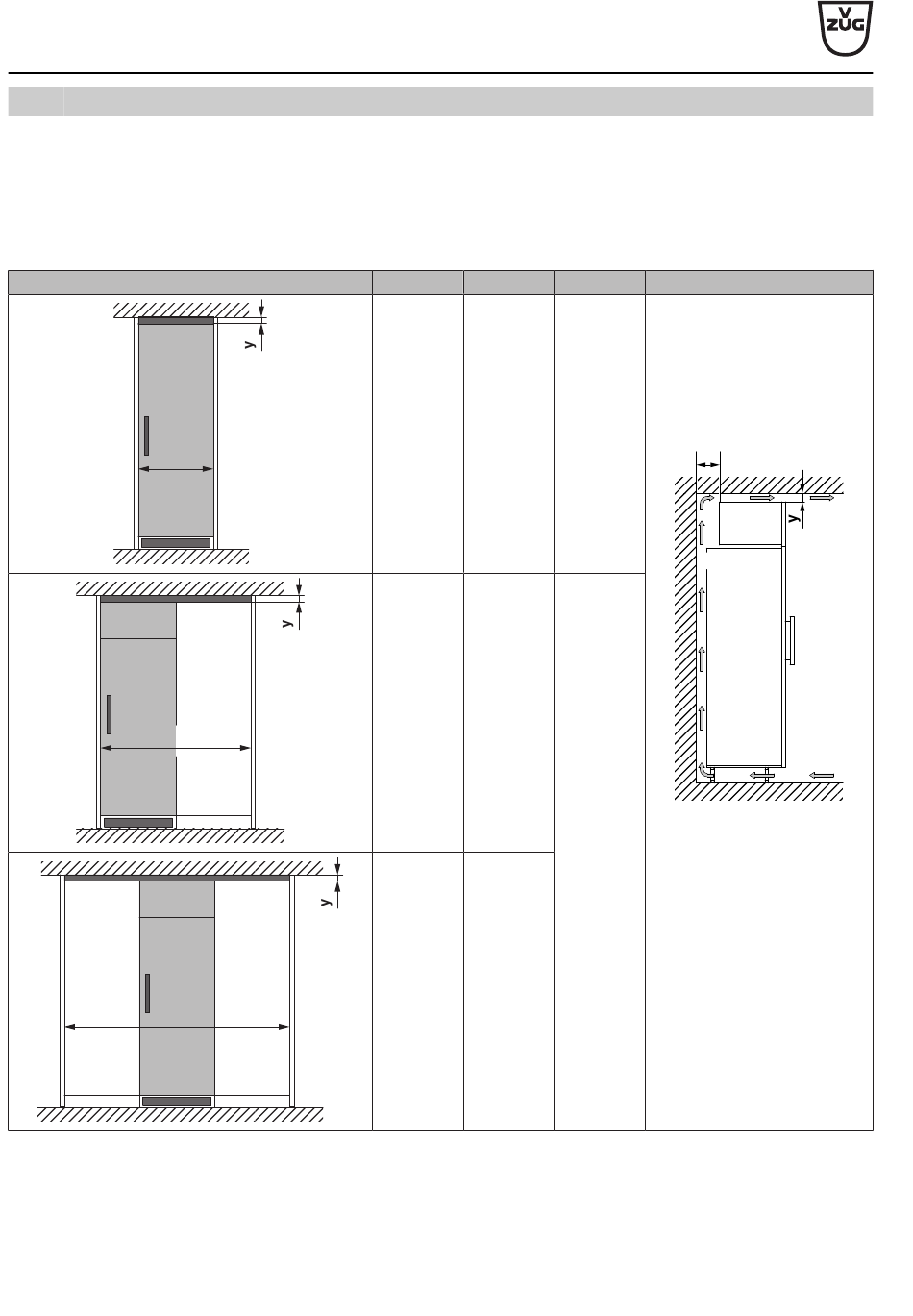

Nischenbelüftung
Für die störungsfreie Wärmeabgabe des Geräts ist ein Luftkanal innerhalb der Schrankbreite mit einem Freidurchlass von min. 200
2
cm
von Lufteintritt im Sockelbereich A, bis zum Luftaustritt im hinteren Bereich B oder im Frontbereich oben C sicherzustellen.
Sind Oberausbauschränke vorhanden, so ist der Entlüftungsspalt x gemäss nachfolgender Tabelle zu wählen.
Falls aus Designgründen, der obere, frontseitige Luftaustritt mit einen kleineren Entlüftungsspalt y erwünscht ist, muss die obere Ent-
lüftung über mehrere Schrankbreiten ermöglicht werden. Die Dimensionierung von y ist in nachfolgender Tabelle ersichtlich.
Im Falle einer Seite-an-Seite-Anordnung (Side-by-Side) von Kühl-/Gefriergeräten verdoppeln (Breite b) sich die Anforderungen an
die Luftkanalquerschnitte.
Masse pro Gerät
b
b
b
192
Planungshilfe
Kollektion Schweiz
Küchengeräte
b (mm)
y (mm)
550–568
≥40
1100–1168
≥30
≥1650
≥20
J001054-51
19.07.23
x (mm)
≥50
x
B
≥100
Kühl- und Gefriergeräte
C
A
