12.3

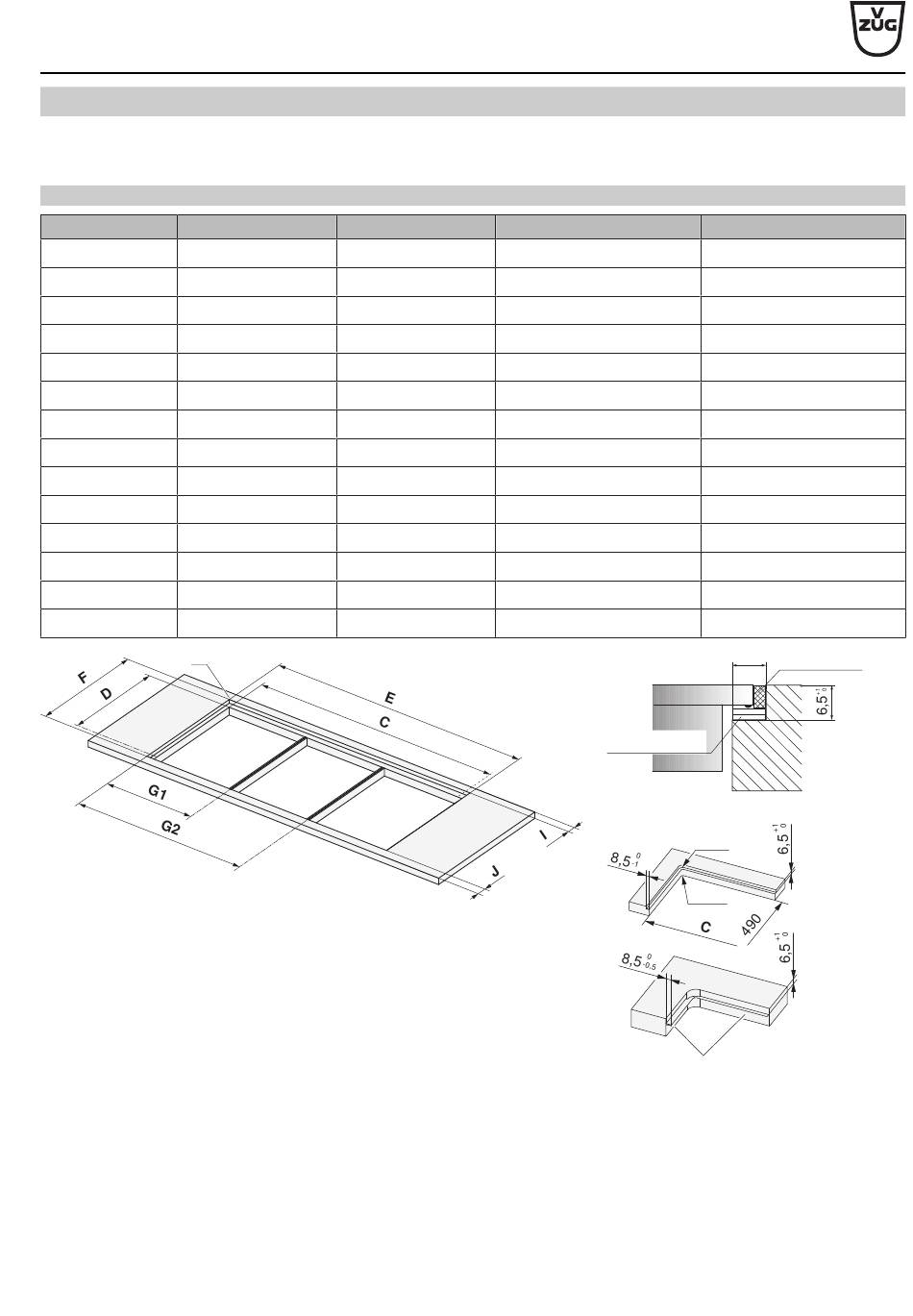

Flächenbündige Kombination
Die flächenbündige Kochfeld-Kombination ist zurzeit mit allen flächenbündigen Elektrokochfeldern und Muldenlüfter mit einer Grund-
plattentiefe von 501 mm möglich. Es wird das Zwischenstegset H63789 (enthält zwei Zwischenstege) benötigt.
Masstabelle Kochfelder
Kombinationen
Ausschnittbreite E
30+30 cm
30+40 cm
40+40 cm
30+30+30 cm
30+60 cm
40+60 cm
30+70 cm
30+40+40 cm
40+70 cm
40+40+40 cm
30+90 cm
30+40+60 cm
40+90 cm
40+40+60 cm
Z
I
≥41,5 mm
J
≥41,5 mm
D
490±1 mm
F
507±1 mm
Ra
5 mm
Kombinierter Einbau von Kochfeldern
Planungshilfe
Kollektion Schweiz
Küchengeräte
Ausschnittbreite C
571 mm
554 mm
674 mm
657 mm
777 mm
760 mm
855 mm
838 mm
861 mm
844 mm
964 mm
947 mm
981 mm
964 mm
1061 mm
1044 mm
1084 mm
1067 mm
1164 mm
1147 mm
1187 mm
1170 mm
1248 mm
1231 mm
1290 mm
1273 mm
1351 mm
1334 mm
Zwischenstegposition G1
285,5 mm
285,5 mm
388,5 mm
285,5 mm
285,5 mm
388,5 mm
285,5 mm
285,5 mm
388,5 mm
388,5 mm
285,5 mm
285,5 mm
388,5 mm
385,5 mm
Schiftplättchen
Stahlwinkel geklebt
oder geschraubt
J001054-51
19.07.23
Zwischenstegposition G2
-
-
-
569,5 mm
-
-
-
672,5 mm
-
775,5 mm
-
672,5 mm
-
775,5 mm
8,5
0
Silikonfugen
-1
Detail Z
Ra
R0–5
