Fixieren Mit Modulmittelklemme Standard - K2 Systems T-Rack 3.0 System Montageanleitung

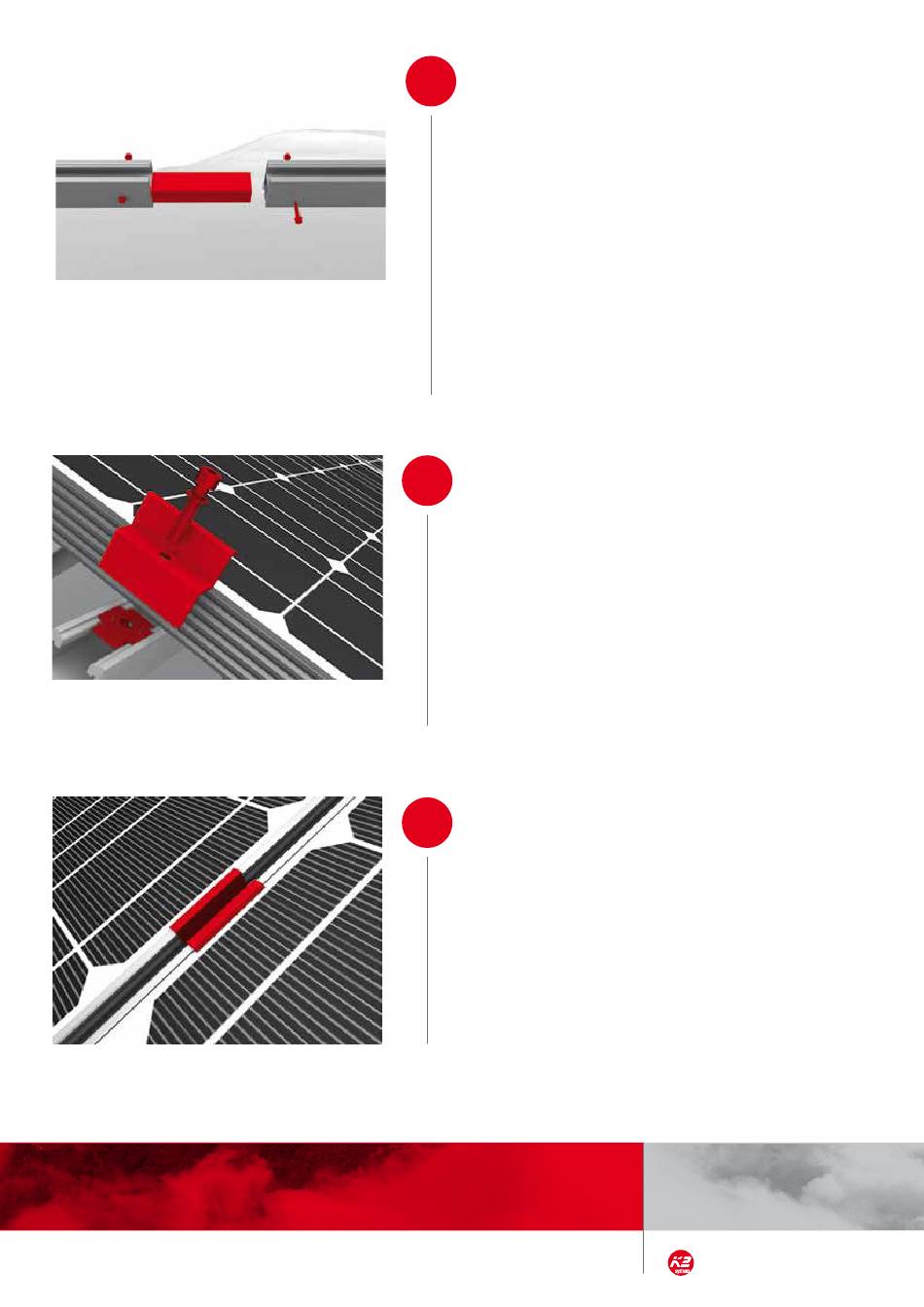

SCHIENENVERBINDER MONTIEREN
5
von 8
Schienenverbinder für CrossRail 62 mit 4 Bohrschrauben
montieren. Dazu Schienen auf Stoß verlegen.
Bei der Verbindung zweier K2 Schienen wird der Verbinder
bis zur Hälfte in die dafür vorgesehene Hohlkammer des
ersten Profils eingeführt und mit je einer Bohrschraube auf
beiden Seiten befestigt. Die Bohrschrauben sind auf der
Seitenfläche der Profile anzusetzen. Das Anzugsdrehmo-
ment auf Anschlag beträgt 5 Nm. Danach wird die zweite
K2 Montageschiene über den Verbinder geschoben. Wenn
sich beide Schienen berühren wird auch das zweite Profil
mit dem Verbinder verschraubt.
Benötigte Materialien: Schienenverbinder, Bohrschrauben
ENDKLEMME MONTIEREN
6
von 8
Zunächst wird die Einlegemutter M K2 in die Solid Schiene
eingelegt und um 90° im Uhrzeigersinn gedreht. Wenn
die End- und Mittelklemmen als Set geliefert werden bitte
das gesamte Set in der Schiene fixieren. Die Solarmodule
gemäß Herstellerangaben auf den Montageschienen befes-
tigen und an den Enden der Reihen mit Endklemmen und
Innensechskant-Schrauben DIN 912 M8 sowie Einlegemut-
tern fixieren. Anzugsdrehmoment 14 Nm
Benötige Materialien: Einlegemutter M K2, Endklemmen,
Innensechskant DIN 912 M8
Fixieren mit Modulmittelklemme
7
Standard
von 8
Zwischen zwei Modulen jeweils zwei Modulmittelklemmen
Standard verwenden und in den Einlegemuttern verschrau-
ben. (Schrauben DIN 912 M8). Anzugsdrehmoment 14 Nm
Benötigte Materialien: Einlegemutter, Modulmittel-
klemme Standard, Schraube M8
