K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 12

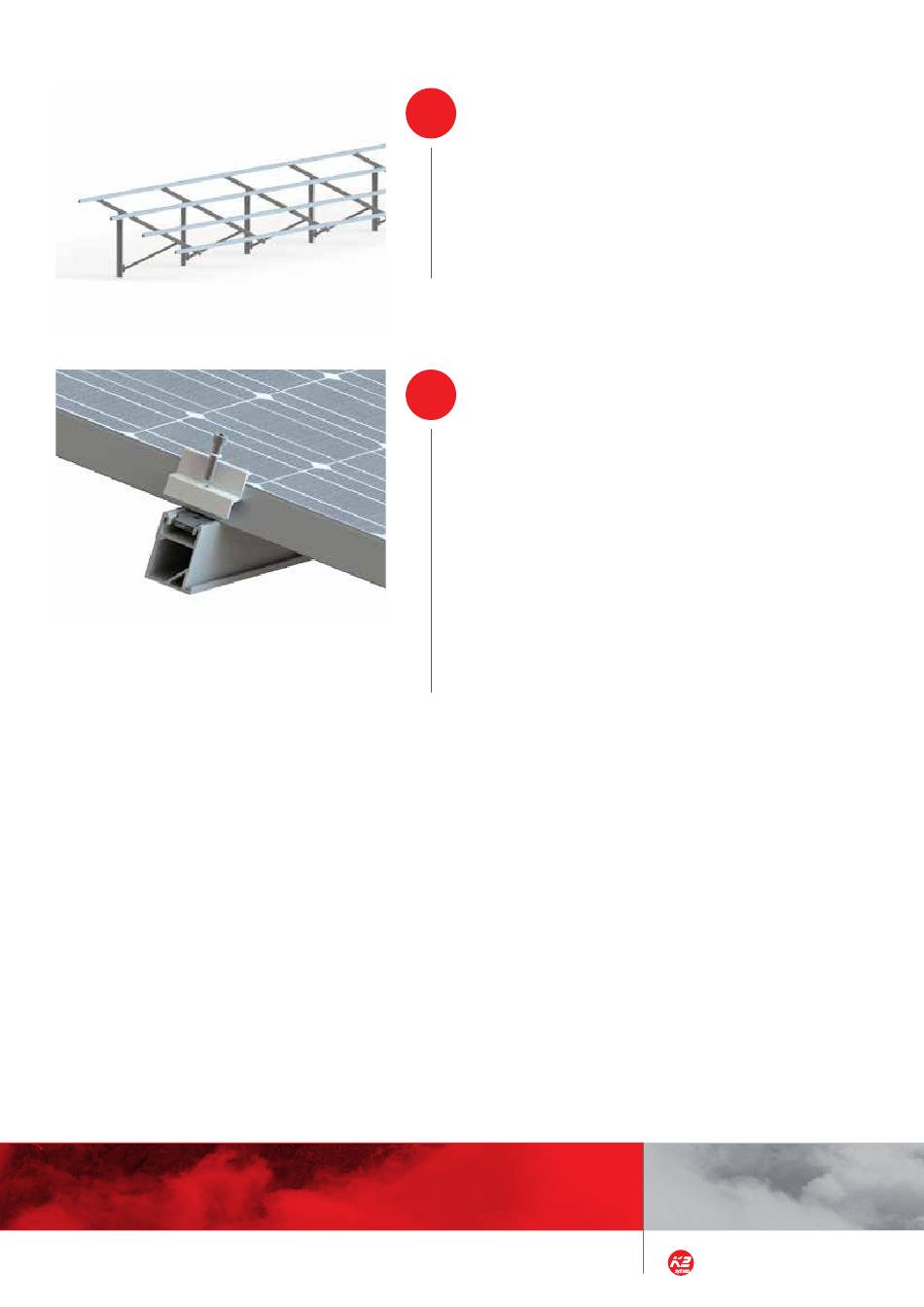

ALLE WEITEREN SCHIENEN MONTIEREN
8
von 11
Alle weiteren Schienen werden mit Abständen entspre-
chend Aufbauplan auf dem Rack-Träger montiert.
Achtung: Die Racks müssen immer im Lot (90°) stehen,
auch bei Geländegefälle.
ENDKLEMME MONTIEREN
9
von 11
Zunächst wird die M K2 Einlegemutter in die Montage-
schiene eingelegt und um 90° im Uhrzeigersinn gedreht.
Wenn die Modulend- und Mittelklemmen als Set geliefert
werden bitte das gesamte Set in der Schiene fixieren. Die
Solarmodule gemäß Herstellerangaben auf den Montage-
schienen befestigen und an den Enden der Reihen mit Mo-
dulendklemmen und Zylinderschrauben mit Innensechskant
M8 sowie M K2 Einlegemuttern fixieren.
Anzugsdrehmoment: 14 Nm
Benötige Materialien: Modulendklemmen, M K2 Einlege-
mutter, Zylinderschraube mit Innensechskant M8
Montage Freiland T-Rack 3.0
12 | 15
