A-RACK SYSTEM MONTAGE: SCHRITT FÜR SCHRITT

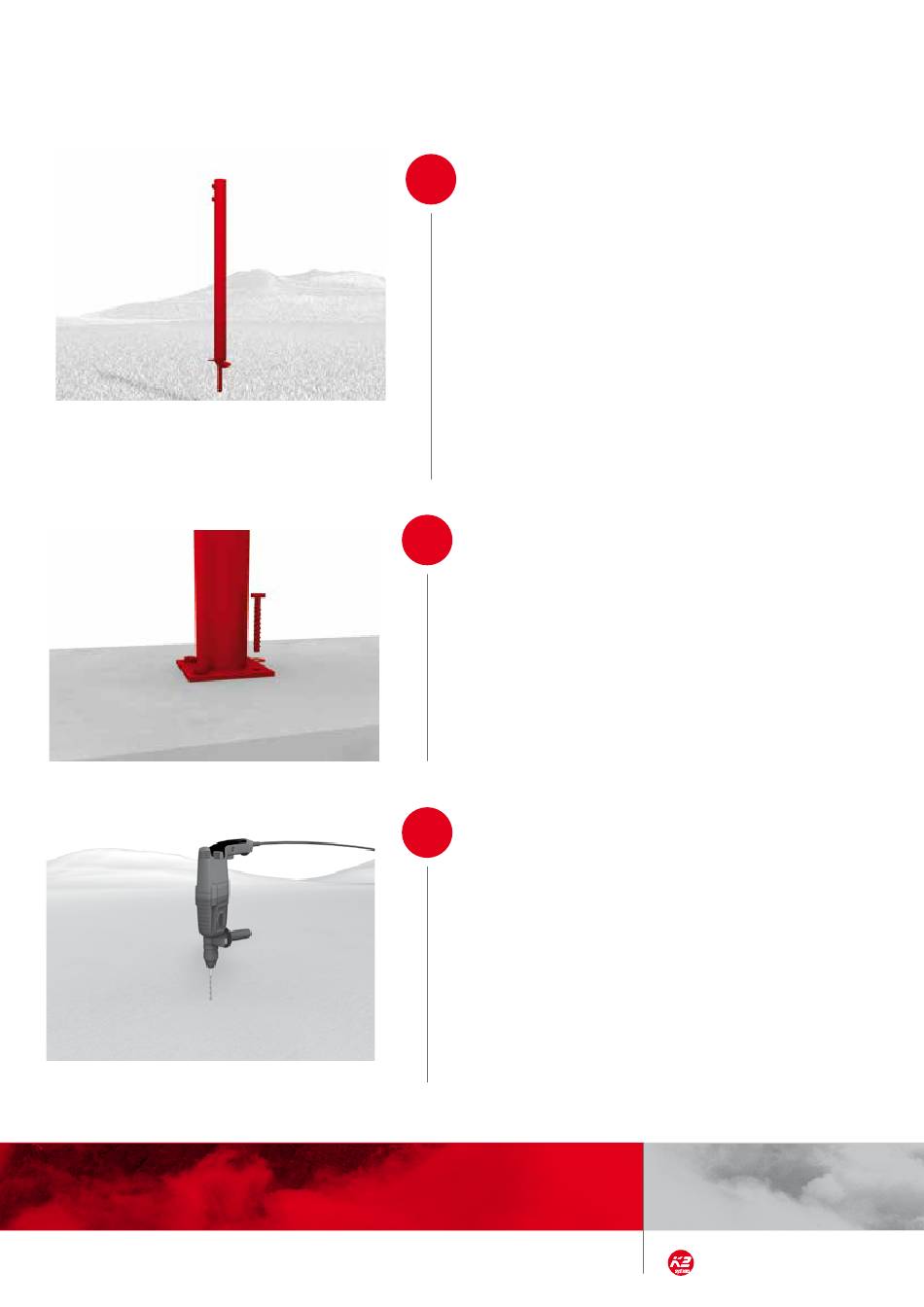

DREHFUNDAMENTE SETZEN
1a
von 8
Gemäß Fundamentplan werden die Drehfundamente mit
Hilfe eines Baggers und Drehmotors ins Erdreich eingedreht.
Die auskragende Höhe der Fundamente über dem Boden ist:
Drehfundament hinten: L = 1950 mm
Einbindetiefe: 900 mm
Auskragende Höhe: 1050 mm
Drehfundament vorne: L = 1550 mm
Einbindetiefe: 1150 mm
Auskragende Höhe: 400 mm
Benötigte Materialien: Drehfundament
ALTERNATIV: A-RACK SYSTEM MIT BE-
1b
TONFUNDAMENT
von 13
BETONFÜSSE MONTIEREN
Das Fundament/ die Fundamente wird/ werden gemäß
Fundamentplan erstellt. Die Fundamentoberfläche muss
waagrecht („im Wasser") ausgeführt werden.
Die Position des Betonfundaments wird mit Schlagschnur
und Maßband festgelegt und angezeichnet. Der Mindestab-
stand zum Rand des Betonfundaments ist dabei einzuhalten
Zusätzliche Information:
1b
von 13
¬ Die Fundamentierung kann als Streifen- oder
Blockfundament in Ort- oder Fertigbetonbauweise
erfolgen. Die Art der Ausführung wird durch die Planung
festgelegt. Die Vorgaben der Planung sind einzuhalten.
¬ Für die Montage der Schraubanker, muss eine Kernloch
mit einem Durchmesser von 8mm und einer Bohrtiefe
von 90mm vorgebohrt werden." „Die Schraubanker
müssen mit einem vorgegeben Anzugsdrehmoment von
40Nm festgezogen werden.
Benötigte Materialien: Fundament vor Ort, Betonfuß,
Schraubanker, Unterlegscheibe M10
