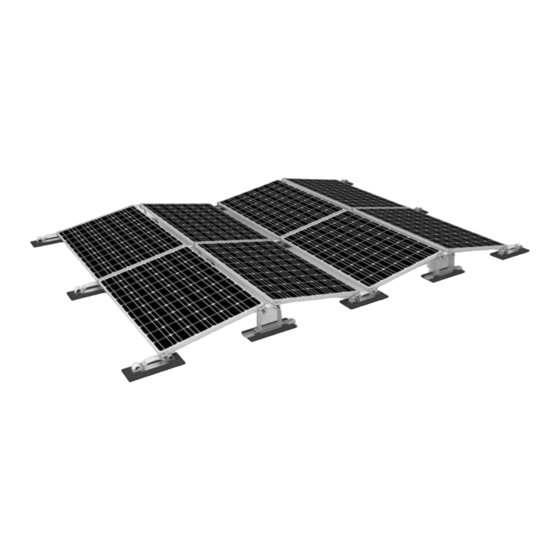

- Seite 1 Montagesysteme für Solaranlagen MONTAGEANLEITUNG D-Dome 2.0 System www.k2-systems.com...
-
Seite 2: Geprüfte Qualität - Mehrfach Zertifiziert
Benötigtes Material Montage Notizen GEPRÜFTE QUALITÄT – MEHRFACH ZERTIFIZIERT K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängige Stellen haben unsere Kompetenzen und Komponenten geprüft, bestätigt und zertifiziert. Unter www.k2-systems.com/de/technische-informationen finden Sie unsere Qualitäts und Produktzertifikate. - Seite 3 Werkzeugübersicht 6 mm 6 - 30 Nm 6 mm (4,5 - 22,2 lb-ft) ≥ 3,0 m ≥ 6,0 m...
-
Seite 4: Allgemeine Sicherheitshinweise
T Bei Missachtung unserer Allgemeinen Sicherheitshinweise sowie beim Ein- oder Anbau von Bauteilen des Wettbewerbs behält sich die K2 Systems GmbH den Haftungsausschluss vor. T Wenn alle Sicherheitshinweise beachtet werden und die Anlage sachgemäß installiert wird, besteht ein Produktgarantie-Anspruch von 12 Jahren! Bitte beachten Sie unsere Garantie-Bedingungen, welche einzu- sehen sind unter www.k2-systems.com/de/technische-informationen... -
Seite 5: Generell Gilt
Generell gilt Unter den folgenden Bedingungen kann das D-Dome 2.0 System standardmäßig ver- baut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems. -
Seite 6: Unerlässlich: Das Benötigte Material
Unerlässlich: Das benötigte Material Um das K2 Systems SpeedRail Montage-System montieren zu können, sind alle im Folgenden aufgelisteten Sys- temkomponenten zwingend erforderlich. Die Berechnung der Stückzahlen erfolgt anhand der jeweiligen Anfor- derung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich. Montageschiene K2 SpeedRail 22, 520 mm... - Seite 7 M K2 Einlegemutter mit Montageclip | 1001643 Material: Edelstahl und PA K2 Modulmittelklemme XS Set | Artikel-Nummer Set besteht aus: anlagenspezifisch T 1 Mittelklemme XS, Aluminium pressblank/ schwarz eloxiert T 1 Zylinderschraube mit Innensechskant M8, Edelstahl A2 T 1 MK2 Einlegemutter mit Montageclip, Edelstahl und PA T 1 Sicherungsscheibe S8, Edelstahl A2 K2 Universal-Modulendklemme OneEnd | 2002514...
- Seite 8 Montage Detail 1: Fugenbreite in Modulreihenrichung lichter Abstand zw. SpeedRail ABSTÄNDE IM D-DOME 2.0 SYSTEM: (A) Modulblock in Modulrichtung: max. 11 m (B) Modulblock in Schienenrichtung: max. 11 m (C) Fugenbreite entlang der Grundschiene: min. 20 mm (D) Fugenbreite zwischen Modulblöcken in Modulreihenrichtung: min.
-
Seite 9: D1000 2.0 Und Dome Sd 2.0 Vormontieren
D1000 2.0 UND DOME SD 2.0 VORMONTIEREN: Die Bautenschutzmatten mit der aluminiumka- schierten Seite (falls diese verwendet werden) nach unten verlegen. SpeedRail auf Bautenschutzmatten legen und über Rastnasen verbinden. MK2 Einlegemuttern in die Schienen legen und zur Arretierung um 90° im Uhrzeigersinn drehen. D-Dome 2.0 mit je zwei Zylinderkopfschrauben und zwei MK2 auf der SpeedRail fixieren. - Seite 10 Montage AUSLEGUNG Entsprechend alle Dome Komponenten auf den kurzen Schienen vormontieren und nach folgendem Schema auf dem Dach anbringen: T Zwei Seitenränder der Anlage einmessen und per Schnur/ Schlagschnur markieren. T Vormontierte Schienenstücke mit Dome Komponenten grob auf dem Dach verteilen T Erste Reihe an der Linie ausrichten T Von einer Seite ausgehend mit Hilfe der Module auf Anschlag montieren.
-
Seite 11: Module Auflegen Und Befestigen
MODULE AUFLEGEN UND BEFESTIGEN Module horizontal auf jeweils zwei D-Dome 2.0 und zwei Dome SD 2.0 mittig auflegen. Die Stege dienen als Anschlag. Ggf. die vormontierten Dome SDs samt Bautenschutzmatte bis zum Anschlag in Richtung Modul schieben. Achtung: Es dürfen nur Module mit einer Freigabe für die Klemmung an der kurzen Seite verwendet werden, siehe Punkt „GENERELL GILT“... -
Seite 12: Kabelmanager Aufstecken
Montage KABELMANAGER AUFSTECKEN Den K2 Solar Cable Manager zum Kreis schließen und an der Rückseite des Modulrahmens aufstecken. Anschließend die Kabel durch den Kabelbinder füh- ren. -
Seite 13: System Ballastieren
SYSTEM BALLASTIEREN In einigen Bereichen muss das System evtl. ballastiert werden. Bitte beachten Sie dazu die fol- gende Ballastierungstabelle. Unverbindliche Ballastierungsbeispiele max. Anzahl max. Anzahl Ballastierung mögliches Steinmaße Steine im Steine im Gewicht pro D-Dome 2.0 empfohlenes [cm]* D1000 2.0 Ballastierungs- eines Steins Aufständerung... -
Seite 14: Ballastierung Im D-Dome
Montage BALLASTIERUNG IM D-DOME 2.0 Ein bis zwei Ballastierungssteine in die Hohlkammer des D1000 2.0 legen. MONTAGE K2 SPEEDPORTER Jeweils zwei SpeedPorter mit einem Abstand, je nach Steingröße, auf die Schienen stecken und Ballast darauf legen. MONTAGE K2 PORTER Die Porter innerhalb eines Modulblocks gemäß der Zeichnung versetzt montieren und den Ballast dabei gleichmäßig verteilen. - Seite 15 K2 Porter zur Aussteifung können zum Zweck der Ballastreduzierung in den Eckbereichen eingesetzt werden. Diese sind gemäß der technischen Aus- legung immer an den drei äußeren Modulen zu positionieren.
- Seite 16 Notizen...
-
Seite 18: Montagesysteme Für Solaranlagen
VIELEN DANK, DASS SIE SICH FÜR EIN K2 MONTAGESYSTEM ENTSCHIEDEN HABEN. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: www.k2-systems.com/de/kontakt...
