K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 10

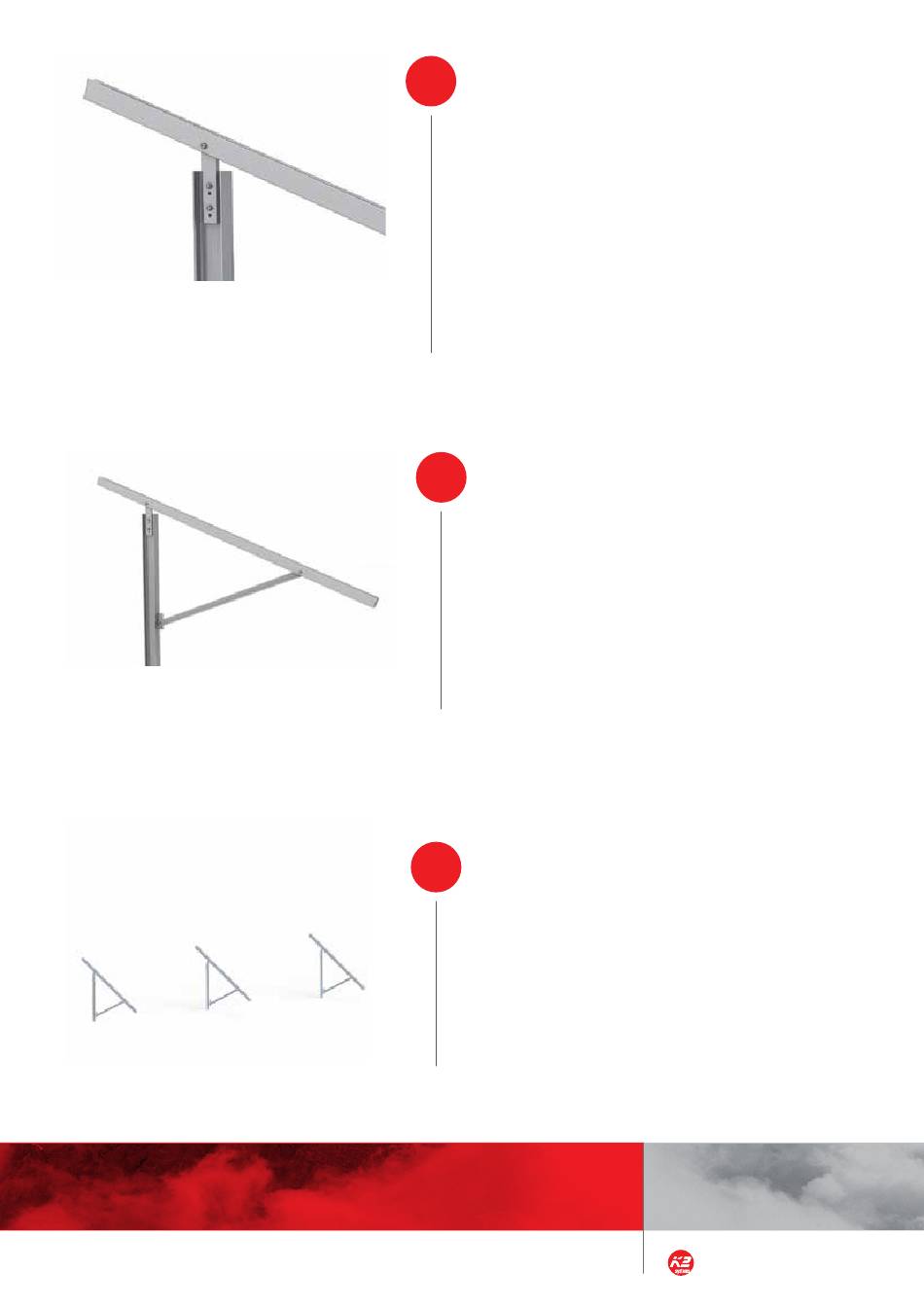

BEFESTIGUNG DES T-RACK 3.0 CROSSBAR
3
AUF DEM KOPF
von 11
Der Riegel wird mit einer Zylinderschraube mit Innensechs-
kant M10x55, Unterlegscheibe und Bundmutter mit Sperr-
verzahnung mit dem Kopf verschraubt.
Zusätzliche Information:
Die Schrauben werden in diesem Montageschritt noch nicht
mit dem endgültigen Drehmoment angezogen, sondern
lediglich fixiert.
Benötigte Materialien: Crossbar 3.0, Zylinderschraube mit
Innensechskant M10x55, Unterlegscheibe und Bundmutter
mit Sperrverzahnung
MONTAGE DER CROSSTIE 3.0
4
von 11
Die Strebe L mit zwei Zylinderschrauben mit Innensechskant
M10 Unterlegscheibe und Sperrzahnmuttern mit der ange-
schweißten Lasche am IPE 120 verschrauben.
Anzugsdrehmoment: 46 Nm
Benötigte Materialien: CrossTie 3.0, Zylinderschraube mit
Innensechskant M10x35 und M10x55, Unterlegscheibe,
Bundmutter mit Sperrverzahnung
AUSRICHTEN DER RACKS
5
von 11
Die Racks werden auf einer Linie ausgerichtet. Dabei
kann eine Richtschnur zur Hilfe genommen werden. Die
Höheneinstellung erfolgt durch die Bohrungen im
Rack-Kopf und IPE. Nach dem Ausrichten werden alle Ver-
schraubungen endgültig angezogen.
Anzugsdrehmoment: 46 Nm
Montage Freiland T-Rack 3.0
10 | 15
