- Seite 1 Wir unterstützen PV-Systeme SolidRail System Dachhaken Biberschwanz MONTAGEANLEITUNG k2-systems.com...
-
Seite 2: Inhaltsverzeichnis
· Landscape · Kabelmanagement Notizen Geprüfte Qualität – mehrfach zertifiziert K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängi- ge Stellen haben unsere Kompetenzen und Komponenten geprüft, bestä- tigt und zertifiziert. -
Seite 3: Werkzeugübersicht
Werkzeugübersicht 6 mm 15 mm 25 / 40 6 - 30 Nm 6 mm 15 mm (4,5 - 22,2 lb-ft) ≥ 3,0 m ≥ 6,0 m K2 App und Base – Digitale Tool Box K2 App K2 Base Kennen Sie schon unsere digitalen Services? Nutzen Sie jetzt unsere Jetzt loslegen und registrieren: K2 Roof Check App und halten Sie direkt beim Kunden oder am Projekt- standort erste wichtige Daten fest. -
Seite 4: Allgemeine Sicherheitshinweise
Insbesondere ist dabei zu se sowie beim Ein- oder Anbau von Bauteilen des Wett- beachten: bewerbs behält sich die K2 Systems GmbH den Haftungs- · Es ist Sicherheitskleidung zu tragen (v.a. Schutzhelm, ausschluss vor. Arbeitsschuhe und Handschuhe). -
Seite 5: Generell Gilt
Generell gilt Das Biberschwanz-Dachhaken System kann standardmäßig bei den meisten Wind- und Schneelasten einge- setzt werden. Zur Berechnung der Stützweiten empfehlen wir unser Bemessungstool K2 Base zu nutzen. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems. -
Seite 6: Komponenten

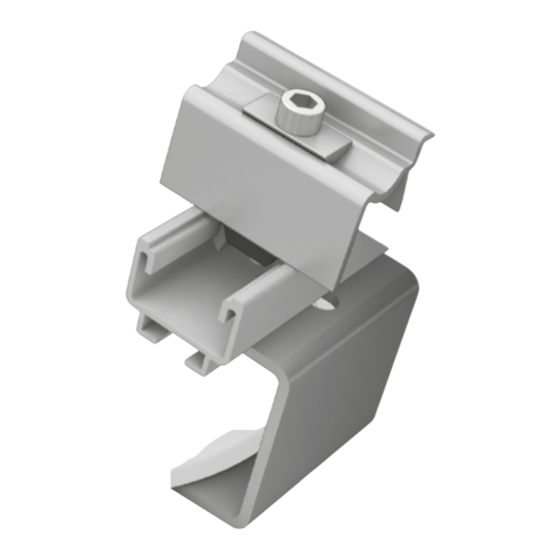

Komponenten Portrait-Montage... - Seite 7 Hammerkopf schraube Montageschiene zahnung M10 M10×30 SolidRail 2002514 / 2002589 Artikelnummer 2003071 / 2003072 Artikelnummer OneEnd universelle anlagenspezifisch! OneMid universelle anlagenspezifisch! Modul endklemme Modulendklemme Modulmittelklemme Modulmittelklemme XS Standard Artikelnummer anlagenspezifisch! Artikelnummer SolidRail Schienenver binder-Set anlagenspezifisch! SolidRail EndCap Optional 2002870 Cable Manager...
-
Seite 8: Zusatzartikel Landscape-Montage
Komponenten Zusatzartikel Landscape-Montage 1006041 Climber 36/48 Set Artikelnummer Optional: anlagenspezifisch! 2001976 / 2002404 SingleRail 36/50 SingleRail 36/50 Connector Set... -
Seite 9: Montage
Montage Portrait Dachhaken muss je nach Lattungshöhe ggf. unterlegt werden. - Seite 10 35 Nm 35 Nm...
- Seite 11 ≥ 50 mm 14 Nm 14 Nm...
-
Seite 12: Landscape
Montage Landscape 16 Nm... - Seite 13 16 Nm 4× Statisch tragende Funktion 2× Einfache Funktion...
-
Seite 14: Kabelmanagement
Kabelmanagement... -
Seite 15: Notizen
Notizen... -
Seite 16: Wir Unterstützen Pv-Systeme
Wir unterstützen PV-Systeme Vielen Dank, dass sie sich für ein K2 Montagesystem entschieden haben. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: www.k2-systems.com/de/kontakt...
