K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 25

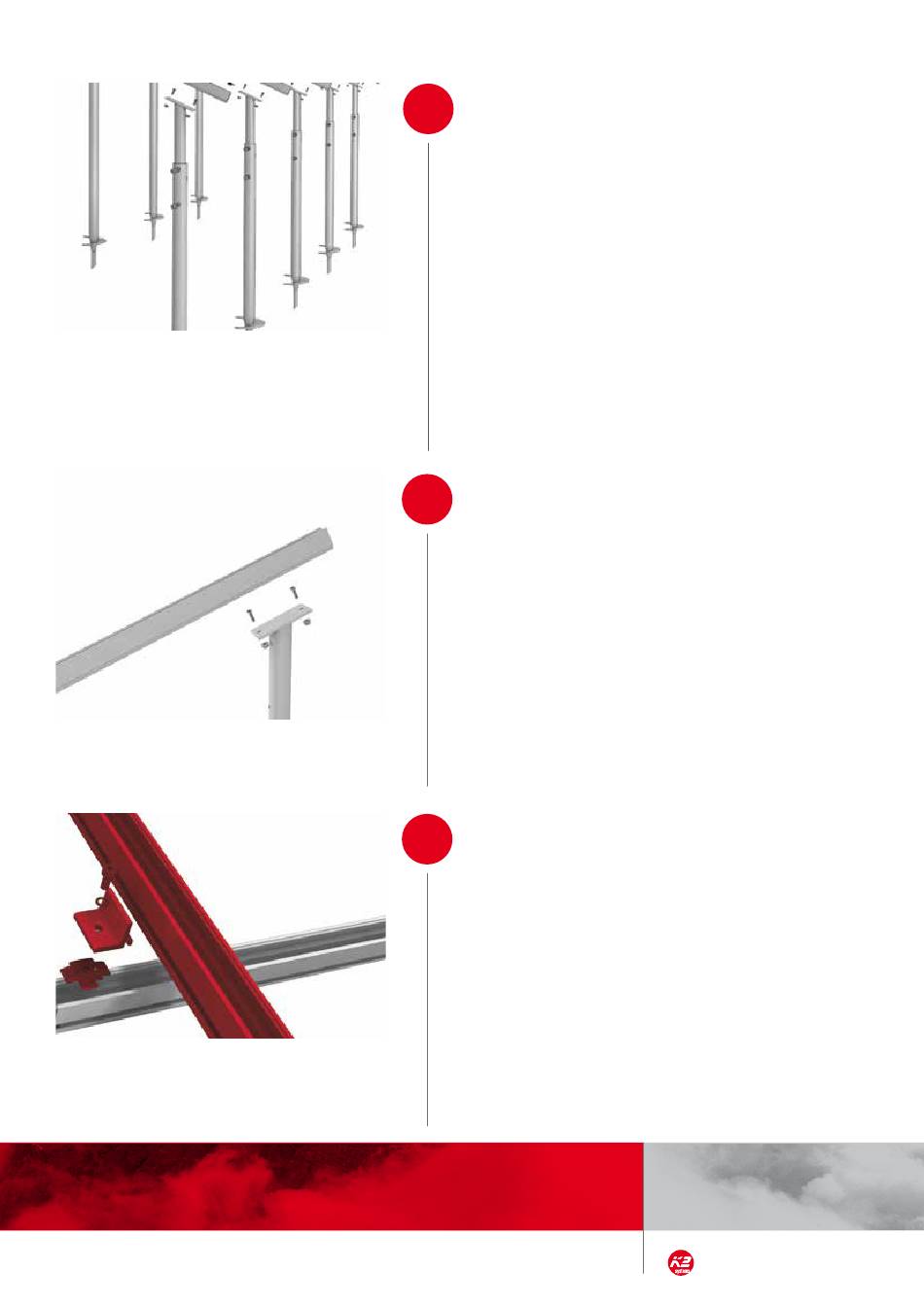

STÜTZENHÜLSEN BEFESTIGEN
2
von 8
Die Stützenhülsen werden in die eingedrehten Fundamente
gesteckt (Dreh-bzw. Betonfundament) und mit je zwei Sechs-
kantschrauben M16 x 35 befestigt.
Zusätzliche Information:
Die zwei Sechskantschrauben sollten gleichmäßig angezogen
werden. Das Anzugsdrehmoment beträgt 60 Nm.
Die durchschnittliche Höhe, des Adapterrohres über der
Oberkante des vorderen Drehfundaments, beträgt ca.
300mm.
Bodenunebenheiten von +/- 100mm werden mit der Stützen-
hülse ausgeglichen
Benötigte Materialien: Stützenhülse,
Sechskantschraube M16 x 35
MONTAGE DES OBERGURTES
3
von 8
Der Obergurt wird an jeder Stützenhülse mit 2 um
90°Grad entgegen des Uhrzeigersinns gedrehten Hammer-
kopfschrauben und 2 Sperrzahnmuttern befestigt.
Das Anzugsdrehmoment beträgt 32 Nm.
Zusätzliche Information: K2 empfiehlt die Vormontage der
Stützhülsen des ersten und letzten Obergurtes. Zur opti-
malen Ausrichtung sollte zwischen dem ersten und letzten
Obergurt eine Schnurr gespannt werden.
Benötigte Materialien: Obergurt, Hammerkopfschraube,
Sperrzahnmutter
MONTAGE DER MODULTRÄGERSCHIE-
4
NEN K2 CROSSRAIL 62 MIT K2 CLIMBER
von 8
Die K2 Modultragschienen werden quer auf die Rack-Träger
gelegt und jeweils mit zwei Climbern befestigt. Innen-
sechskantschrauben M8 und M K2 Einlegemuttern sind an
beiden Seitenflanken der Modultragschiene zu befestigen.
Das Anzugsdrehmoment beträgt 24 Nm
Zusätzliche Information: Zusätzlich gemäß dem Modulblatt
den Klemmenbereich für die verschiedenen Abstände der
Modultrageschiene ermitteln und einstellen.
Benötigte Materialien: K2 Schiene, M K2 Einlegemutter,
Climber, Innensechskantschraube DIN EN ISO 4762 M8 x 20
