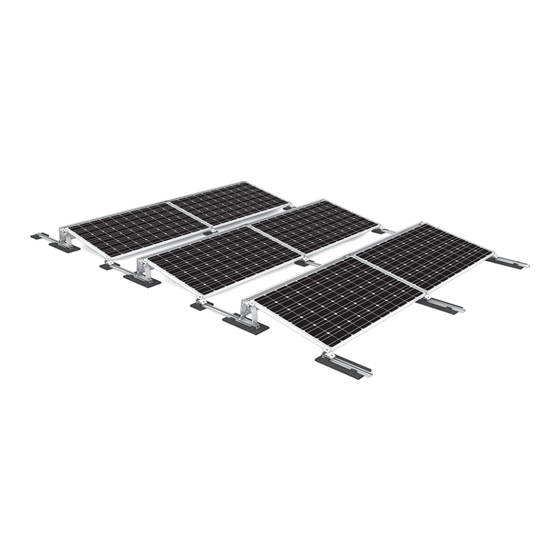

- Seite 1 Mounting systems for solar technology MONTAGEANLEITUNG S-DOME 2.0 SYSTEM...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS DAS UNTERNEHMEN SICHERHEITSBESTIMMUNGEN BENÖTIGTES MATERIAL BENÖTIGTES WERKZEUG MONTAGE Inhalt 2 | 21... -
Seite 3: Partner Mit System
Die Erfahrungen aus dem persönlichen Dialog mit unseren Kunden bilden die Grundlage für die permanente Optimierung unserer Produktpalette. Das Team von K2 Systems freut sich auf eine erfolgreiche Zusammenarbeit. GEPRÜFTE QUALITÄT – MEHRFACH ZERTIFIZIERT K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision. -
Seite 4: Allgemeine Sicherheitshinweise
Die Gewährleistung ist in soweit ausgeschlossen ¬ Bei Missachtung unserer Allgemeinen Sicherheitshinweise sowie beim Ein- oder Anbau von Bauteilen des Wettbewerbs behält sich die K2 Systems GmbH den Haftungsausschluss vor. ¬ Wenn alle Sicherheitshinweise beachtet werden und die Anlage sachgemäß installiert wird, besteht ein Produktgarantie-Anspruch von 12 Jahren! Bitte beachten Sie unsere Garantie-Bedingungen, welche einzusehen sind unter http://k2-systems.com/de/garantiebedingungen... -
Seite 5: Unerlässlich: Das Benötigte Material
UNERLÄSSLICH: DAS BENÖTIGTE MATERIAL Um das K2 Systems Montage-System S-Dome montieren zu können, sind alle im Folgenden aufgelisteten Sys- temkomponenten zwingend erforderlich. Die Berechnung der Stückzahlen erfolgt anhand der jeweiligen Anfor- derung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich. Montageschiene K2 SpeedRail 22; 880 mm... - Seite 6 K2 Dome SD 2.0 | 2001968 Breite: 65 mm Material: Aluminium EN AW-6063 T66 K2 Bautenschutzmatte Dome SD Alu | 2001739 160x180x18 mm Material: PUR-gebundenes Gummigranulat mit Alu-Triplex-Folie kaschiert | 2001740 Alternativ: K2 Bautenschutzmatte Dome SD 160x180x18 mm Material: PUR-gebundenes Gummigranulat unkaschiert Der jeweilige Einsatz einer kaschierten bzw.
-
Seite 7: Zusätzliches Material Für Ballastierung
K2 Unterlegscheibe 8,4x30x1,5 mm | 1000273 Material: Edelstahl A2 K2 Zylinderschraube mit Innensechskant | 1000085 M8x16 DIN EN ISO 4762 Material: Edelstahl A2, SW 6 mm K2 Windbreaker Dome S1000 | 1005843 Für Modullängen zwischen 1601 und 1700 mm Länge: 1700 mm Material: Aluminium Alternativ: K2 Windbreaker Dome S1000 1600mm | 2001119... -
Seite 8: Auf Einen Blick: Die Werkzeugübersicht
AUF EINEN BLICK: DIE WERKZEUGÜBERSICHT Montage-Systeme von K2 Systems sind für eine möglichst mühelose Montage optimiert. Lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im Lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: Drehmomentschlüssel SW 5 mm und 6 mm (SW= Schlüsselweite) -
Seite 9: Generell Gilt
¬ Es ist der Modulreihenabstand gemäß Planungsvorgabe K2 Systems zu beachten. ¬ Das K2 S-Dome 2.0 System ist für Module mit einer Rahmenhöhe von 30 - 50 mm geeignet. Rahmenlose Mo- dule können bei diesem System nicht verwendet werden. ¬... - Seite 10 III Fugenbreite zwischen Modulblöcken in Modulreihenrichtung: 140 mm, 210 oder 310 mm II Abstand zum Schienenende: II.1 (II.1) Festlagerseite min. 50 mm (II.2) Loslagerseite min. 100 mm (II.3) Loslagerseite mit angrenzender Komponente 140 mm Montage S-Dome 2.0 System 10 | 21...
- Seite 11 MONTAGE S-DOME 2.0 SYSTEM: SCHRITT FÜR SCHRITT DOME SD 2.0 UND S-DOME 1000 2.0 VORMONTIEREN: von 6 Die Bautenschutzmatten mit der aluminiumka- schierten Seite (falls diese verwendet werden) nach unten verlegen. SpeedRail auf Bautenschutzmatten legen und über Rastnasen verbinden. MK2 Einlegemuttern in die Schiene legen und zur Arretierung um 90°...
-
Seite 12: Auslegung
AUSLEGUNG von 6 Entsprechend alle Dome Komponenten auf den kurzen Schienen vormontieren und nach folgendem Schema auf dem Dach anbringen: ¬ Zwei Kanten einmessen. Ost oder West und Nord oder Süd ¬ Schnur spannen oder mit Schlagschnur anzeichnen ¬ Vormontierte Schienenstücke mit Dome Komponenten grob auf dem Dach verteilen ¬... - Seite 13 Nut des S1000 2.0 und des SD 2.0 legen und um 90 ° drehen. Klemmen an die Modulrahmen anlegen und fixieren. Anzugsdrehmoment: 14 Nm ¬ Nächste Reihe von Bezugslinie beginnend ansetzen ¬ Module immer auf Anschlag montieren ¬ Sitz der Klemmen beachten Montage S-Dome 2.0 System 13 | 21...
- Seite 14 Der Connector darf nicht mit Bal- last o.ä. überbaut werden. Die freie Beweglichkeit der Schraube im Langloch ist bei der Installation sicherzustellen. Benötigte Materialien: K2 SpeedRail, K2 Dome block connector CW Set Montage S-Dome 2.0 System 14 | 21...
- Seite 15 „Firste“ hinweg montiert werden. Der Connector darf nicht mit Ballast o.ä. überbaut werden. Die freie Beweglichkeit der Schraube im Langloch ist bei der Installation sicherzustellen. Benötigte Materialien: K2 SpeedRail, K2 Dome block connector RW Set Montage S-Dome 2.0 System 15 | 21...
-
Seite 16: Windbreaker Montieren
! Bei Überlappungen von zwei Windbreakern, diese so ausrichten, dass eine Schraube samt Unterleg- scheibe durch das Langloch verschraubt werden kann! ! Windbreaker am Ende einer Reihe nicht über die Reihe hinausstehen lassen! Anzugsdrehmoment: 16 Nm Montage S-Dome 2.0 System 16 | 21... - Seite 17 Sobald die Steingröße feststeht, unterstützen wir Sie gerne bei der Festlegung der optimalen Ballastierungs- bauteile. Tabelle Steine und Platten * Gewicht in kg Maße (LxBxH) in cm 10x10x10 20x10x8 Pfl astersteine 20x10x10 20x20x6 20x20x8 40x40x4 Gehwegplatten 40x40x5 50x50x4 * unverbindliche Richtwerte Montage S-Dome 2.0 System 17 | 21...
- Seite 18 Größe der gewählten Ballastierungssteine. Anzugsdrehmoment: 16 Nm An den vorderen Rändern jedes Modulfeldes soviel wie möglich des nötigen Ballastes pro Modul vor und den übrigen Teil möglichst unter diesem verteilen. Bautenschutzmatten entsprechend des Ballastschwer- punktes platzieren. Montage S-Dome 2.0 System 18 | 21...
- Seite 19 Ballastes pro Modul vor und den übrigen Teil möglichst unter diesem vertei- len. Bei Platzmangel soviel wie möglich unter dem Mo- dul und den übrigen Teil dahinter. Bautenschutzmatten entsprechend des Ballast- schwerpunktes platzieren. Montage S-Dome 2.0 System 19 | 21...
- Seite 20 VIELEN DANK, DASS SIE SICH FÜR EIN K2 MONTAGE-SYSTEM Fertig! ENTSCHIEDEN HABEN. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: https://k2-systems.com/de/kontakt...
-
Seite 21: Service-Hotline
Mounting systems for solar technology Montageanleitung S-Dome 2.0 | D3 | 0816 | Änderungen vorbehalten SERVICE-HOTLINE Produktabbildungen sind beispielhafte Abbildungen und können vom Original abweichen. +49 (0)7159 42059-0 Info@k2-systems.de...
