K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 36

N-RACK SYSTEM MONO
¬ K2 N-Rack System Mono für Betonfundamente
¬ montagefreundlich durch aufeinander abgestimmte Komponenten und
Bausatz-System (KIT)
¬ optimiert für die K2 Medium und Alpin Schienen
¬ statisch berechnet für unterschiedliche Länder Europas
¬ sehr attraktives Preis-/Leistungsverhältnis
Technische Daten
Einsatzbereich Freiland
Bodenbeschaffenheit nahezu alle Bodenklassen
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung 2 x horizontal/ 3 x vertikal
Material Aluminium (EN AW-6063 T66), verzinkter Stahl
Verbindungselemente Schrauben Edelstahl A2-70
Gewicht/m 2 Modulfläche -
Berechnungsgrundlagen gemäß Eurocode 9 – Bemessung
Grundlagen Statik und Konstruktion von Aluminiumtragwerken; Lastannahme
nach DIN 1055 / Eurocode 1
Spannweite 1,4 - 3 Meter
Rack, Ankerplatte, Bohrschrauben, Mittel- und Endklem-
Systemkomponenten
men Set, Windverband, M K2

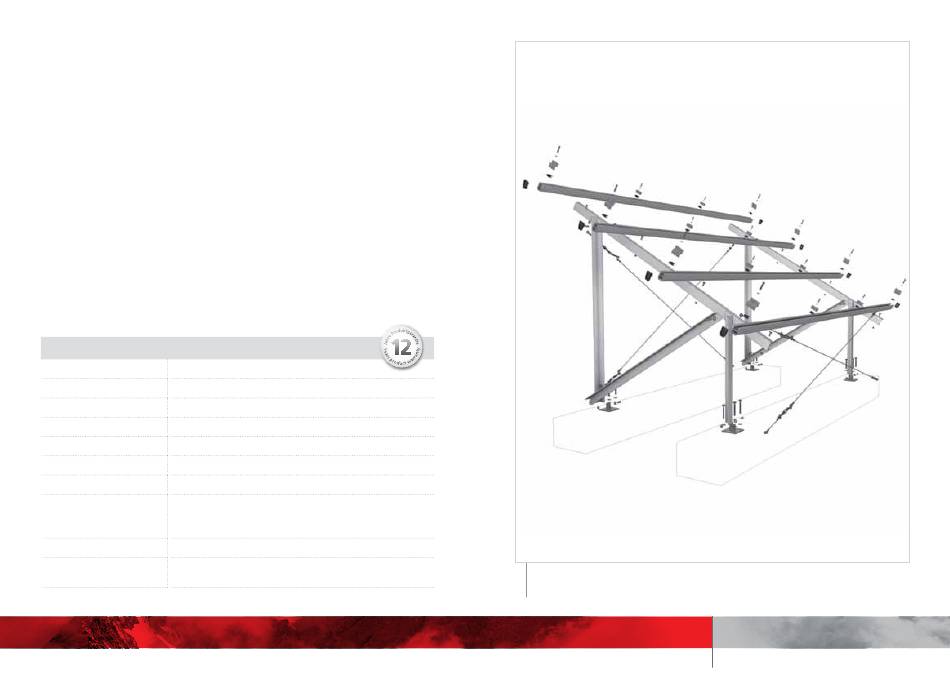

Explosionszeichnung - N-Rack System Mono
