Inhaltszusammenfassung für K2 Systems MiniRail MC Set

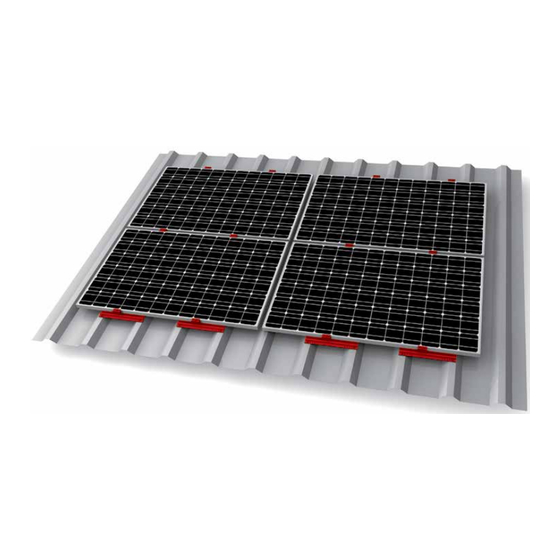

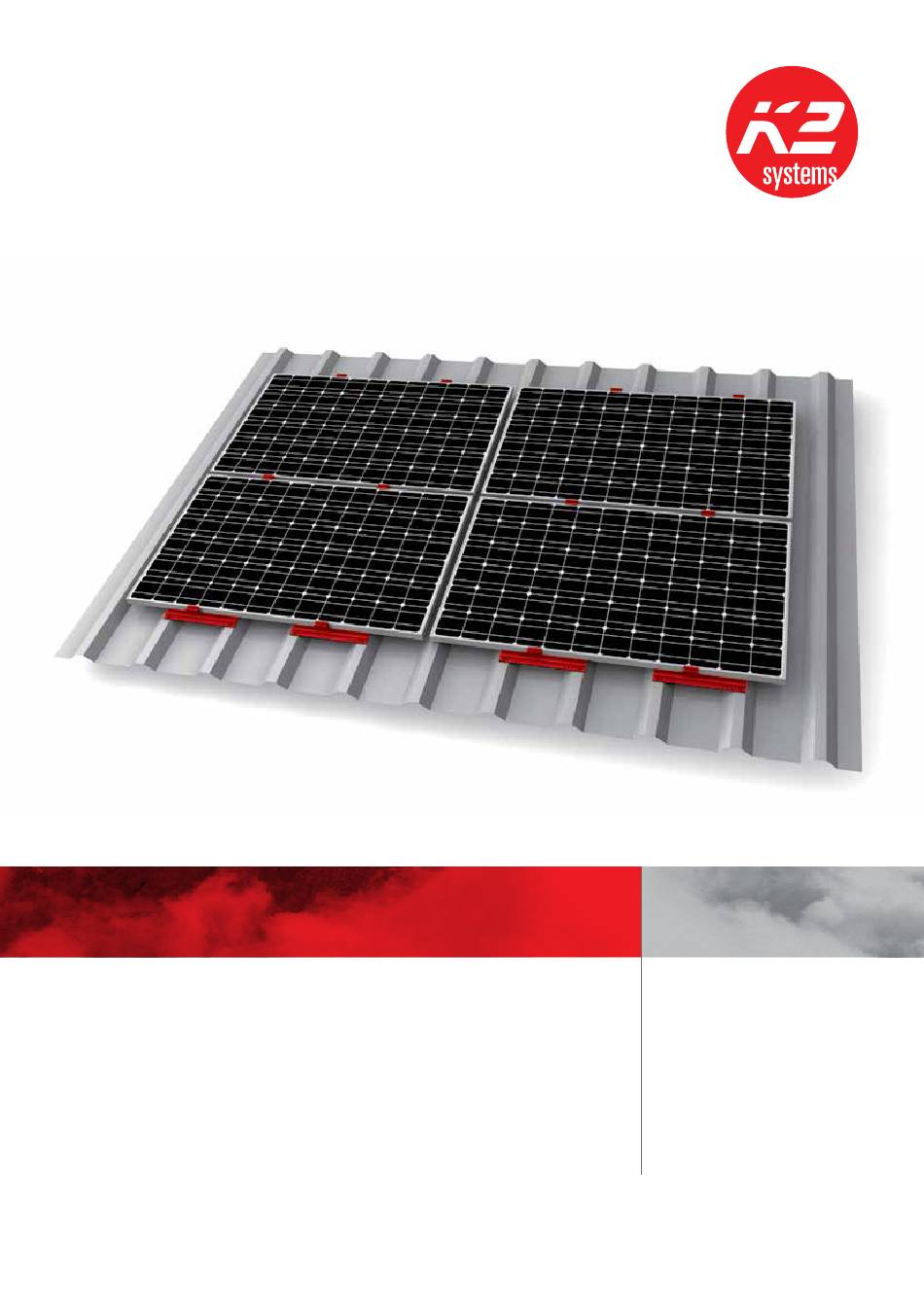

- Seite 1 Mounting systems for solar technology Montageanleitung MiniRail SySteM...
- Seite 2 InhaltsverzeIchnIs inHaltsverzeicHnis Das unterneHMen sicHerHeitsBestiMMungen BenÖtigtes Material BenÖtigtes WerKzeug Montage inhalt 2 | 17...
- Seite 3 Dialog mit unseren Kunden bilden die grundlage für die permanente optimierung unserer Produktpalette. Das team von K2 systems freut sich auf eine erfolgreiche zusammenarbeit. GePrÜFte QUalItÄt – vIerFach zertIFIzIert K2 systems steht für sichere verbindung, höchste Qualität und Präzision.
- Seite 4 Die gewährleistung ist in soweit ausgeschlossen ¬ Bei Missachtung unserer allgemeinen sicherheitshinweise sowie beim ein- oder anbau von Bauteilen des Wettbewerbs behält sich die K2 systems gmbH den Haftungsausschluss vor. ¬ Wenn alle sicherheitshinweise beachtet werden und die anlage sachgemäß installiert wird, besteht ein Produktgarantie-anspruch von 12 Jahren! Bitte beachten sie unsere garantie-Bedingungen, welche einzusehen sind unter www.k2-systems.com/downloads/produktinformationen.html.
- Seite 5 UnerlÄsslIch: Das benötIGte materIal um das K2 systems Montage-system Minirail montieren zu können, sind alle im Folgenden aufgelisteten systemkomponenten zwingend erforderlich. Die Berechnung der stückzahlen erfolgt anhand der jeweiligen anforderung. Die aufgeführte artikelnummer erleichtert den artikelabgleich. K2 Minirail Mc set...
- Seite 6 DIe WerkzeUGÜbersIcht Montage-systeme von K2 systems sind für eine möglichst mühelose Montage optimiert. lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: akkuschrauber Mit aufsatz für sW 6 (für innenseckskant) und sW 8 (für außensechs- kant) (sW: schlüsselweite)
- Seite 7 Generell Gilt: ¬ Die erdung muss bauseits hergestellt werden (ggf. Blitzschutzklemme verwenden). ¬ Die allgemeinen Montagevorschriften sind unbedingt einzuhalten. Diese finden sie unter: http://www.k2-systems.com/downloads/produktinformationen.html zugangsdaten für unseren Kundenbereich erhalten sie, falls noch nicht vorhanden, gegen anfrage. ¬ sollte das trapezblech mit Kalotten befestigt sein, bitte keinesfalls die Minirails auf die Kalotten schrauben! ¬...
- Seite 8 Generell Gilt: Bei folgenden standardbedingungen ist das Minirail system ohne Prüfung von K2 systems einsetzbar: ¬ ab einer trapezblechstärke von 0,5 mm (bei s235 nach Din en 10025-1) bzw. ab 0,8 mm bei aluminium (bei einer zugfestigkeit von 195 n/mm²) ¬...
- Seite 9 bestanDteIle set mInIraIl M8 innensechs- kantschraube. Durch Festziehen oder lösen der Bohrungen zur schraube ist die verschraubung Klemme in der ePDM auf trapezblech Höhe einstellbar. Minirail Dichtband Führungsschiene für Miniclamp Miniclamp Mc Miniclamp ec (Mittelklemme) (endklemme) immer im set enthalten: Miniclamp ec set mit endklemme selbstschneidenden Blechschraube mit Dichtscheibe 6,0 x 25...
- Seite 10 allGemeIne montaGehInWeIse FÜr DIe PortraIt UnD lanDscaPe montaGe: Die Miniclamp bitte keinesfalls unmittelbar am schienenende montieren. Min. 20 mm abstand ab der Miniclamp zum schienenrand hin einhalten. Die Miniclamp muss zusätzlich immer zwischen den beiden selbstschneidenden Blechschrauben montiert werden. (Dadurch erhöht sich gegebenenfalls der randabstand der Klemme) Klemme muss innerhalb der verschraubung sitzen Klemme muss mindestens 20 mm...
- Seite 11 mInIraIl system montaGe PortraIt: schrItt FÜr schrItt einMeSSen deR ScHiene Bei PoRtRait-Montage von 4 (Bei landscape Modulmontage bitte zu schritt 1b auf seite 14 springen) ¬ um eine korrektes ausrichten und einmessen der un- tersten schienenreihe zu gewährleisten, empfehlen wir die verwendung einer schlagschnur.
- Seite 12 MiniclaMP ec BefeStigen von 4 Die Miniclamp ec wird seitlich in die Minirail schiene eingeschoben. Die Miniclamp ec kann um 90° gedreht werden. Wenn die Miniclamp ec richtig ausgerichtet und an den Modulrahmen geschoben wurde, wird sie mit Hilfe der M8 schraube mit 14 nm angezogen. Module gemäß Herstellerangaben und Klemmbereich auf den Monta- geschienen befestigen.
- Seite 13 ansIcht Des montIerten systems PortraIt-montaGe Montage Minirail 13 | 17...
- Seite 14 mInIraIl system montaGe lanDscaPe: schrItt FÜr schrItt einMeSSen deR ScHiene Bei landScaPe-Montage von 5 ¬ um eine korrektes ausrichten und einmessen der un- tersten schienenreihe zu gewährleisten, empfehlen wir die verwendung einer schlagschnur. ¬ Der horizontale abstand X des Funktionsbereiches der schienen zueinander richtet sich, bei der landscape Montage, nach dem Klemmbereich der Module.
- Seite 15 einMeSSen deR ScHienen Mit K2 SPaceR von 5 Wenn der K2 spacer korrekt eingestellt ist, wird er an eine der unteren schienen angelegt und definiert so die Position der nächsten horizontal verlaufenden schienenreihe. nun können die weiteren schienen der reihe wie in den allgemeinen Montagehinweisen beschrieben befestigt.
- Seite 16 HaBen. systeme von K2 systems sind schnell und einfach zu montieren. Wir hoffen, diese anleitung hat ihnen dabei geholfen. Für anregungen, Fragen oder verbesserungsvorschläge stehen wir ihnen gerne zur verfügung. Wir freuen uns auf ihren anruf unter der Service-Hotline +49 (0) 7152-3560-0 es gilt deutsches recht unter ausschluss des un-Kaufrechtes.
- Seite 17 Mounting systems for solar technology K2 systems gmbH everest solar systems, llc riedwiesenstraße 13 - 17 3809 ocean ranch Blvd. 71229 leonberg suite 111 germany oceanside, ca 92056 tel +49 (0) 7152 - 3560 - 0 Fax +49 (0) 7152 - 3560 - 179 tel +1.760.301.5300...
