Modulzwischenräume Fixieren; Thermische Trennung - K2 Systems SolidRail Montageanleitung

8
Modulzwischenräume fixieren

Thermische Trennung

9
≥ 130mm
≥ 30mm

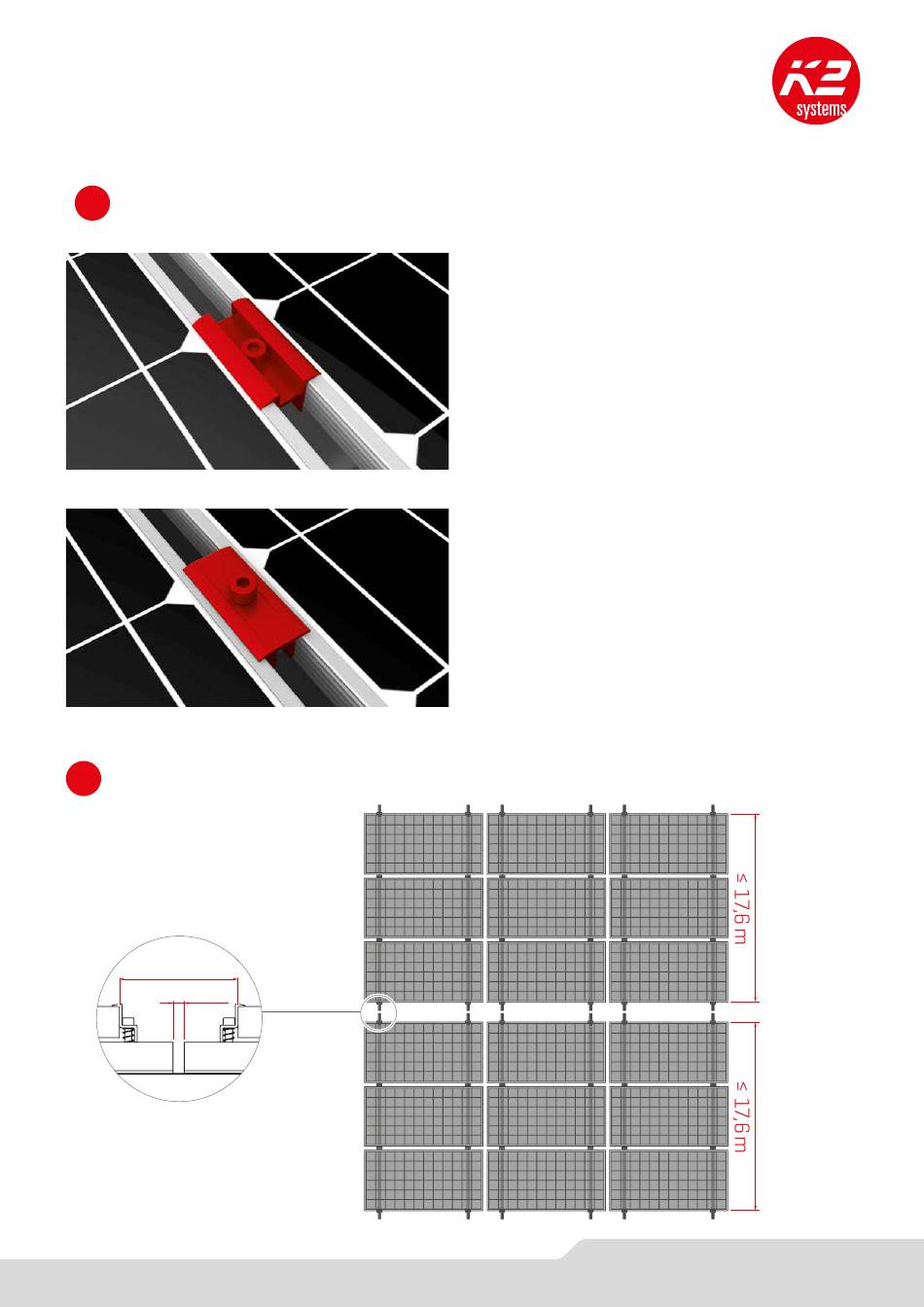

Fixieren mit OneMid Universalmittelklemmen: Zwischen
zwei Modulen jeweils zwei OneMid Universalmittelklemmen
verwenden. Dazu den Stance der Klemmen in die Schie-
nennut einklicken. Klemmen an die Modulrahmen anlegen
und fixieren. Befestigungsrichtlinien der Modulhersteller
beachten! Anzugsdrehmoment 14 Nm
Benötigte Materialien: OneMid Universal Modulmittelklemmen
Alternativ: Fixieren mit XS Modulmittelklemme: Zwischen
zwei Modulen jeweils zwei XS Modulmittelklemmen verwen-
den, welche mit Zylinderschrauben mit Innensechskant M8
in den M K2 Einlegemuttern zu verschrauben sind.
Anzugsdrehmoment 14 Nm
Benötigte Materialien: Modulmittelklemme XS Set
