K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 9

T-RACK 3.0 SYSTEM MONTAGE: SCHRITT FÜR SCHRITT

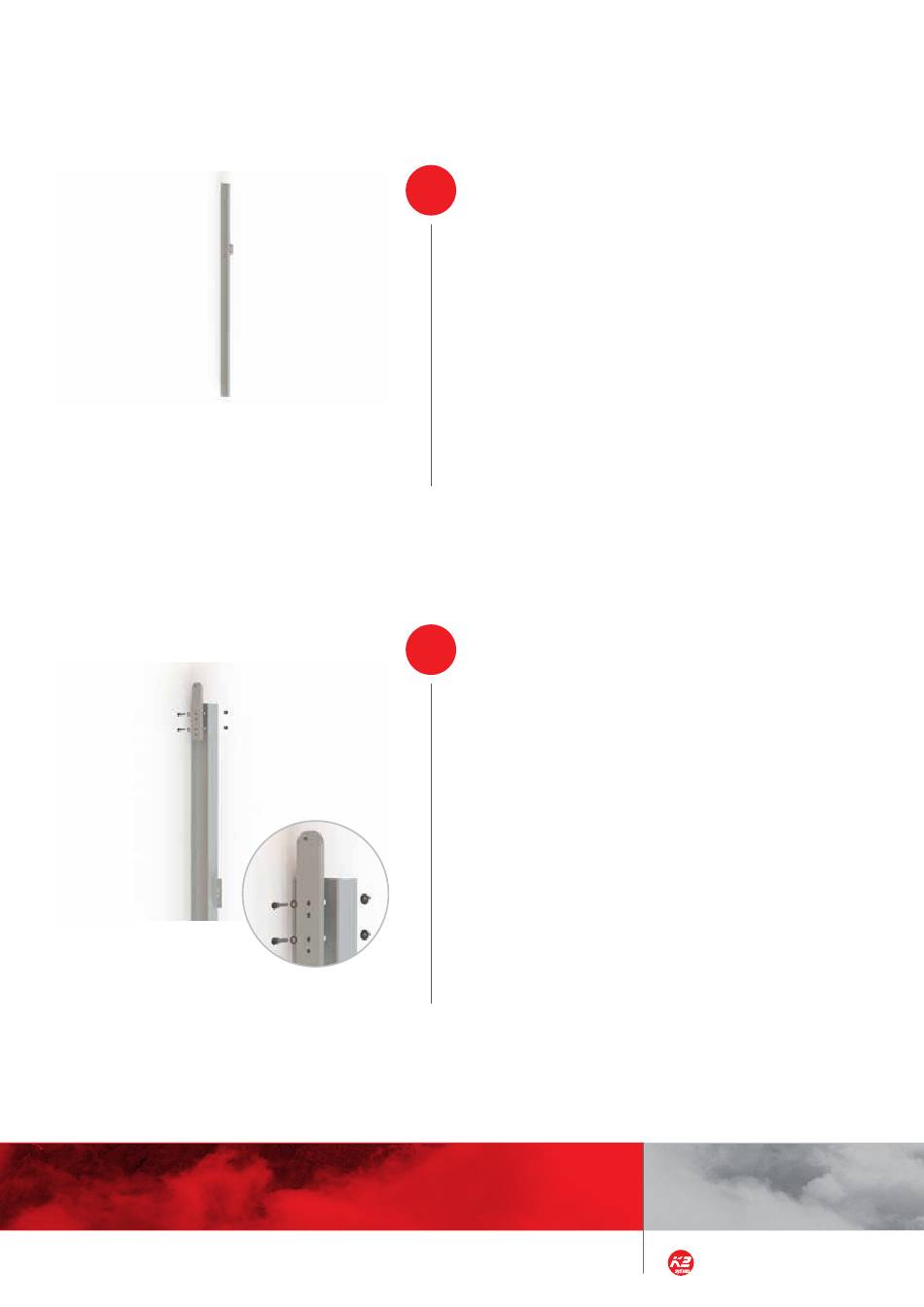

EINRAMMEN DER PFOSTEN
1
von 11
Das zu bebauende Gelände ist zu Beginn der Gründungsar-
beiten einzumessen, um die korrekte Position der Ramm-
pfosten zu bestimmen. Die Rammpfosten werden mit einem
geeigneten Rammgerät gemäß Gründungsplan bis zur
geplanten Tiefe in den Grund eingerammt.
Zusätzliche Information:
Ober- und Unterseite der Rammpfosten beachten. Laschen-
position (Vorderseite) beachten. Das Rammgerät muss für
die Gegebenheiten des Baugrundstückes geeignet sein und
benötigt eine der Pfostengeometrie entsprechende Matrize.
Benötigte Materialien: Rammpfosten IPE 120
MONTAGE DER RACK-KÖPFE
2
von 11
Die Rack-Köpfe werden auf die gerammten Pfosten aufge-
setzt. Die Verschraubung erfolgt mit 2zwei Zylinderschrau-
ben mit Innensechskant M10, zwei Unterlegscheiben und
Sperrzahnmuttern.
Zusätzliche Information:
Die Schrauben werden in diesem Montageschritt noch nicht
mit dem endgültigen Drehmoment angezogen, sondern le-
diglich fixiert. Position der oberen Bohrung in der Rundung
(nach hinten) beachten. Falls der Kopf vormontiert bestellt
wurde, erfolgt der Einbau gemäß den folgenden Montage-
schritten.
Benötigte Materialien: T-Rack Head 3.0, Zylinderschraube
mit Innensechskant M10x35, Bundmutter mit Sperrverzah-
nung M10, Unterlegscheiben
Montage Freiland T-Rack 3.0
9 | 15
