K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 20

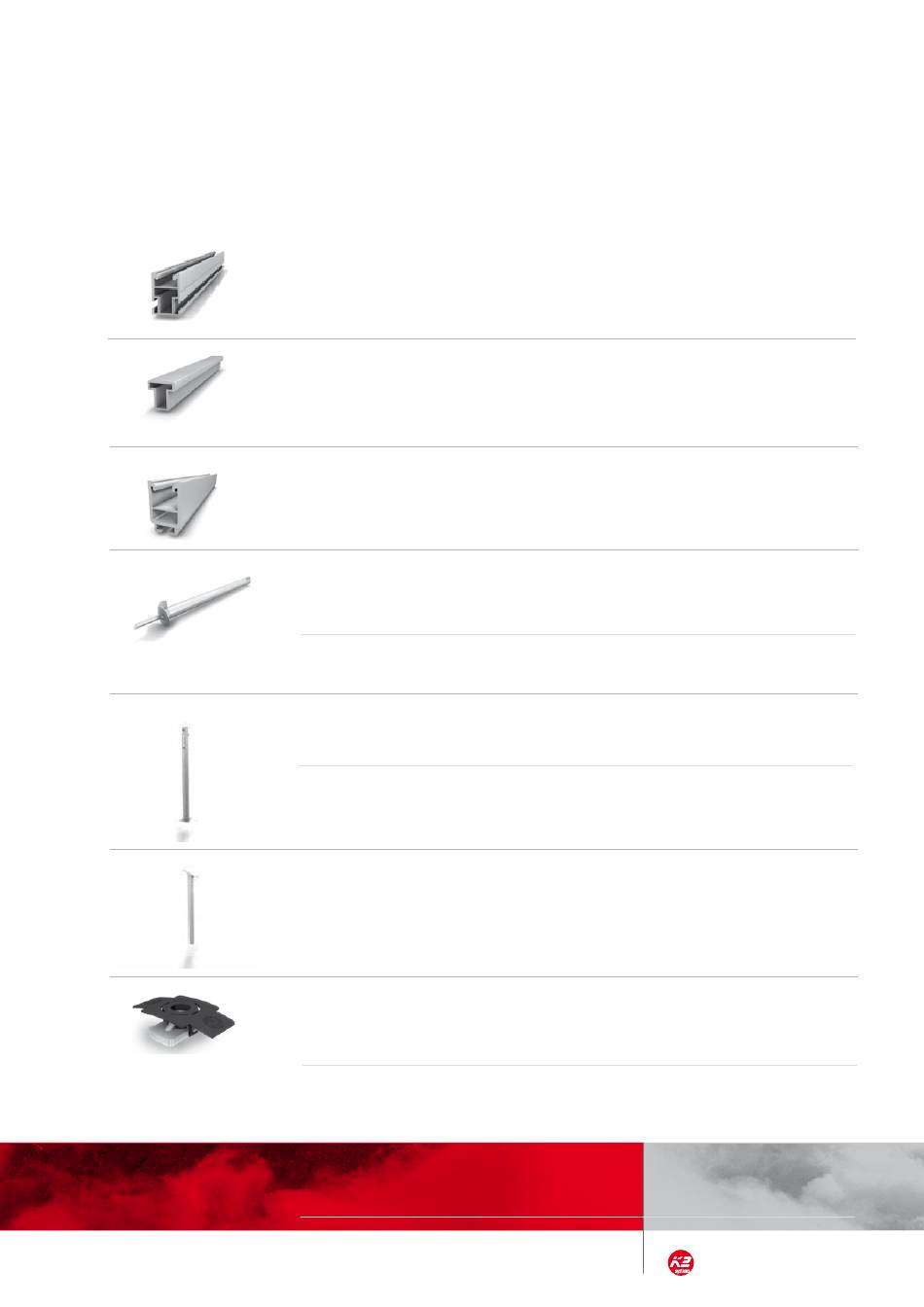

UNERLÄSSLICH: DAS BENÖTIGTE MATERIAL
Um das K2 Systems Montage-System Freiland A-Rack Box mit Beton- bzw Drehfundament montieren zu können,
sind alle im Folgenden aufgelisteten Systemkomponenten zwingend erforderlich. Die Berechnung der Stückzah-
len erfolgt anhand der jeweiligen Anforderung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich.
Montageschiene CrossRail 62
Material: Aluminium EN AW-6063 T66
Schienenverbinder CrossRail 62
Material: Aluminium EN AW-6063 T66
Obergurt SolidRail Alpin 60
Material: Aluminium EN AW-6063 T66
Drehfundament
Material: verzinkter Stahl
Drehfundament hinten: Gesamtlänge 1950 mm
Drehfundament vorne: Gesamtlänge 1550 mm
Adapterfuß für Betonfundament
Material: verzinkter Stahl
Adapterfuß Beton hinten: Gesamtlänge 1200mm
Adapterfuß Beton vorne: Gesamtlänge 400mm
Stützenhülse
Material: verzinkter Stahl
M K2 Einlegemutter
Material: Edelstahl 1.4301, PA
Alternativ dazu kann ebenfalls eine Einlegemutter aus verzinktem
Stahl verwendet werden.
Benötigtes Material
| Artikel-Nummer
anlagenspezifisch
| 1004158
| Artikel-Nummer
anlagenspezifisch
| Artikel-Nummer
anlagenspezifisch
| Artikel-Nummer
anlagenspezifisch
| Artikel-Nummer
anlagenspezifisch
| 1001643
5 | 13
