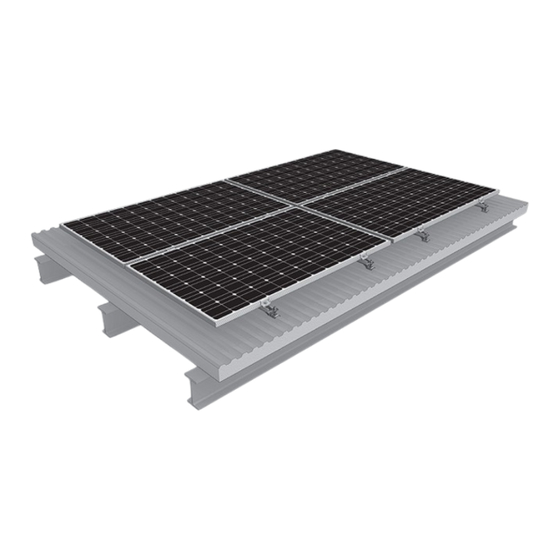

- Seite 1 Mounting systems for solar technology MONTAGEANLEITUNG AUFDACHSYSTEM SOLARBEFESTIGER...
- Seite 2 INHALTSVERZEICHNIS INHALTSVERZEICHNIS DAS UNTERNEHMEN SICHERHEITSBESTIMMUNGEN BENÖTIGTES MATERIAL BENÖTIGTES WERKZEUG MONTAGE Inhalt 2 | 16...
- Seite 3 Das Team von K2 Systems freut sich auf eine erfolgreiche Zusammenarbeit. GEPRÜFTE QUALITÄT – MEHRFACH ZERTIFIZIERT K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängige Stellen haben unsere Kompetenzen und Komponenten geprüft, bestätigt und zertifiziert.
-
Seite 4: Allgemeine Sicherheitshinweise
Die Gewährleistung ist in soweit ausgeschlossen ¬ Bei Missachtung unserer Allgemeinen Sicherheitshinweise sowie beim Ein- oder Anbau von Bauteilen des Wettbewerbs behält sich die K2 Systems GmbH den Haftungsausschluss vor. ¬ Wenn alle Sicherheitshinweise beachtet werden und die Anlage sachgemäß installiert wird, besteht ein Produktgarantie-Anspruch von 12 Jahren! Bitte beachten Sie unsere Garantie-Bedingungen, welche einzusehen sind unter www.k2-systems.com/downloads/produktinformationen.html. - Seite 5 UNERLÄSSLICH: DAS BENÖTIGTE MATERIAL Um das K2 Systems Montage-System Solarbefestiger montieren zu können, sind alle im Folgenden aufgeliste- ten Systemkomponenten zwingend erforderlich. Die Berechnung der Stückzahlen erfolgt anhand der jeweiligen Anforderung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich. Solarbefestiger mit Kalotte für Stahl...
- Seite 6 Hammerkopfschraube M 10 x 25 | 1000571 Material: Edelstahl, Kopfform 28/15 Sperrzahnmutter M10 | 1000042 Material: Edelstahl, SW: 15 mm ZUSÄTZLICHES MATERIAL FÜR KREUZVERBUND Montageschiene SingleRail | Artikel-Nummer anlagenspezifi sch Material: Aluminium Alternativ: Montageschiene CrossRail | Artikel-Nummer anlagenspezifi sch Material: Aluminium K2 Climber 36/48 Set | 1006041 Set besteht aus:...
- Seite 7 AUF EINEN BLICK: DIE WERKZEUGÜBERSICHT Montage-Systeme von K2 Systems sind für eine möglichst mühelose Montage optimiert. Lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im Lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: Akkuschrauber Mit Aufsatz für HW 5, 6 Drehmomentschlüssel...
- Seite 8 Faserzementprofilen hergestellt. Gewindestift M10 x Lg A2 mit Innensechskantantrieb HW5 Sicherungsmutter DIN 985 M10 Unterlegscheibe M10 Sechskantmutter M10 Gewinde M10 x 50 Dichtscheibe Dichtscheibe FZD A2 Kalotte E16 Dichtschraube JZ3 - 8,0 x L Montage Aufdachsystem Solarbefestiger 8 | 16...
- Seite 9 AUFDACHSYSTEM SOLARBEFESTIGER MONTAGE: SCHRITT FÜR SCHRITT VORBOHRUNG STAHL-/ALUPROFIL AUF STAHL UNTERKONSTRUKTION von 10 Einmessen der Schraubenabstände laut Statik bzw. K2 Base. Pfettenposition überprüfen und vorbohren durch die Profiltafeln in die Pfetten. Metallprofile: Die Vorbohrdurchmesser in die Profiltafel aus Metall =...
- Seite 10 Der Solarbefestiger wird durch die Kalotte in die Vorboh- rung eingesetzt und anschlagsorientiert eingeschraubt. Zusätzliche Information: Der Solarbefestiger wird nicht über Drehmoment ange- zogen, die Dichtung soll leicht komprimiert werden und vollflächig aufliegen. Benötigte Materialien: Solarbefestiger Montage Aufdachsystem Solarbefestiger 10 | 16...
- Seite 11 Sicherungsmutter montieren. Die Höhe des Adapterbleches wird über die beiden Muttern festgelegt. Solarbefestiger dabei mit Hilfe des Innensechskantschlüssels vor Verdrehen sichern. Nach korrektem Einstellen beider Muttern, kontern und fest anziehen. Benötigte Materialien: Adapterblech, Unterlegscheibe, Sperrzahnmutter Montage Aufdachsystem Solarbefestiger 11 | 16...
- Seite 12 Klemmen an die Modulrahmen anlegen und fixieren. Modu- lendklemmen keinesfalls unmittelbar am Schienenstoß oder Schienenende montieren! (Abstand: min. 60 mm ab Modulrahmenkante). Befestigungsrichtlinien der Modulhersteller beachten! Anzugsdrehmoment 14 Nm Benötigte Materialien: OneEnd Universal Modulendklem- Montage Aufdachsystem Solarbefestiger 12 | 16...
- Seite 13 M8 in den M K2 Einlegemuttern zu verschrauben sind. Anzugsdrehmoment 14 Nm Benötigte Materialien: Modulmittelklemme XS Set BESONDERHEITEN BEI DER MONTAGE von 10 Zusätzliche Information: ¬ Mittel- oder Endklemmen sind am Schienenstoß oder Schienenende unbedingt zu vermeiden! Montage Aufdachsystem Solarbefestiger 13 | 16...
- Seite 14 Die obere Schienenlage im Kreuzverbund wird mit Hilfe von M K2 und Climber an der gewünschten Stelle in entspre- chendem Abstand montiert. Anzugsdrehmoment 16 Nm. Benötigte Materialien: CrossRail, Climber, M K2, Zylinder- kopfschraube M8x25, Sicherungsscheibe Montage Aufdachsystem Solarbefestiger 14 | 16...
- Seite 15 Fertig! ENTSCHIEDEN HABEN. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Wir freuen uns auf Ihren Anruf unter der...
-
Seite 16: Service-Hotline
Mounting systems for solar technology SERVICE - HOTLINE Montageanleitung Solarbefestiger | D5 | 1217 | Änderungen vorbehalten Produktabbildungen sind beispielhafte Abbildungen und können vom Original abweichen. +49 (0)7159 42059- 0 Info@k2-systems.de...
