T-RACK SYSTEM 2.12
¬ Das neue K2 T-Rack System 2.12 mit Rammfundament
¬ Zeitsparendes System mit geringem Montageaufwand durch Vormontage
¬ Hohe Flexibilität in der Anlagengestaltung bei geringer Rammtiefe
¬ Für die meisten Bodentypen geeignet
¬ Statisch optimiert durch Windkanaltest von führenden Bauwerksaerodynamikern
¬ Sehr attraktives Preis-/Leistungsverhältnis
¬ Optimiert für die K2 CrossRail Schienenfamilie
¬ System mit 20°, 25° und 30° Neigungswinkel
(unterschiedliche Neigungswinkel auf Anfrage)
¬ Einfache und komfortable Höhenverstellbarkeit
Technische Daten
Einsatzbereich Freiland
Bodenbeschaffenheit nahezu alle Bodenklassen
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung 2 x vertikal | 3 x horizontal
Material Aluminium (EN AW-6063 T66), verzinkter Stahl
Verbindungselemente Edelstahl A2-70, verzinkter Stahl
Gewicht/m 2 Modulfläche ohne Modul ca. 10,1 kg
Berechnungsgrundlagen gemäß Eurocode 9 - Bemessung
und Konstruktion von Aluminiumtragwerken, Lastannah-
Grundlagen Statik me nach DIN EN 1991 (Eurocode 1), Statischer Nachweis
gemäß DIN 18800 - Bemessung und Konstruktion von
Stahlbauten
Spannweite bis zu 2,5 m
IPE 100/120, K2 T-Rack Head, K2 CrossRail 48 und 62,
Systemkomponenten L-Bracket, K2 Pivot Bracket, K2 Cross-Tie, Mittel- und
Endklemmen Set, M K2

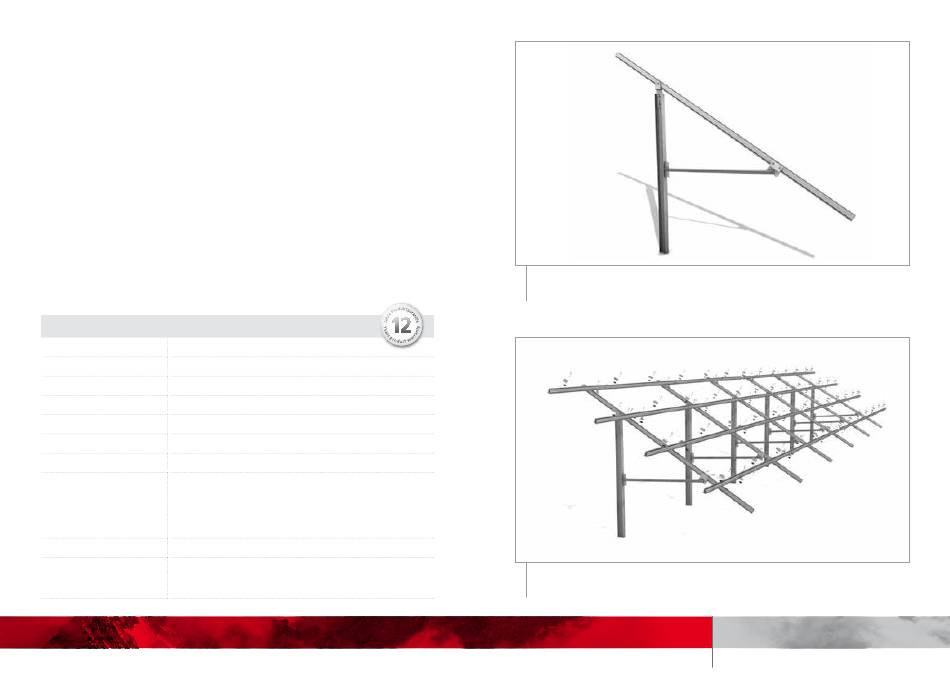

Detail Abbildung - T-Rack System 2.12
Explosionszeichnung - T-Rack System 2.12
