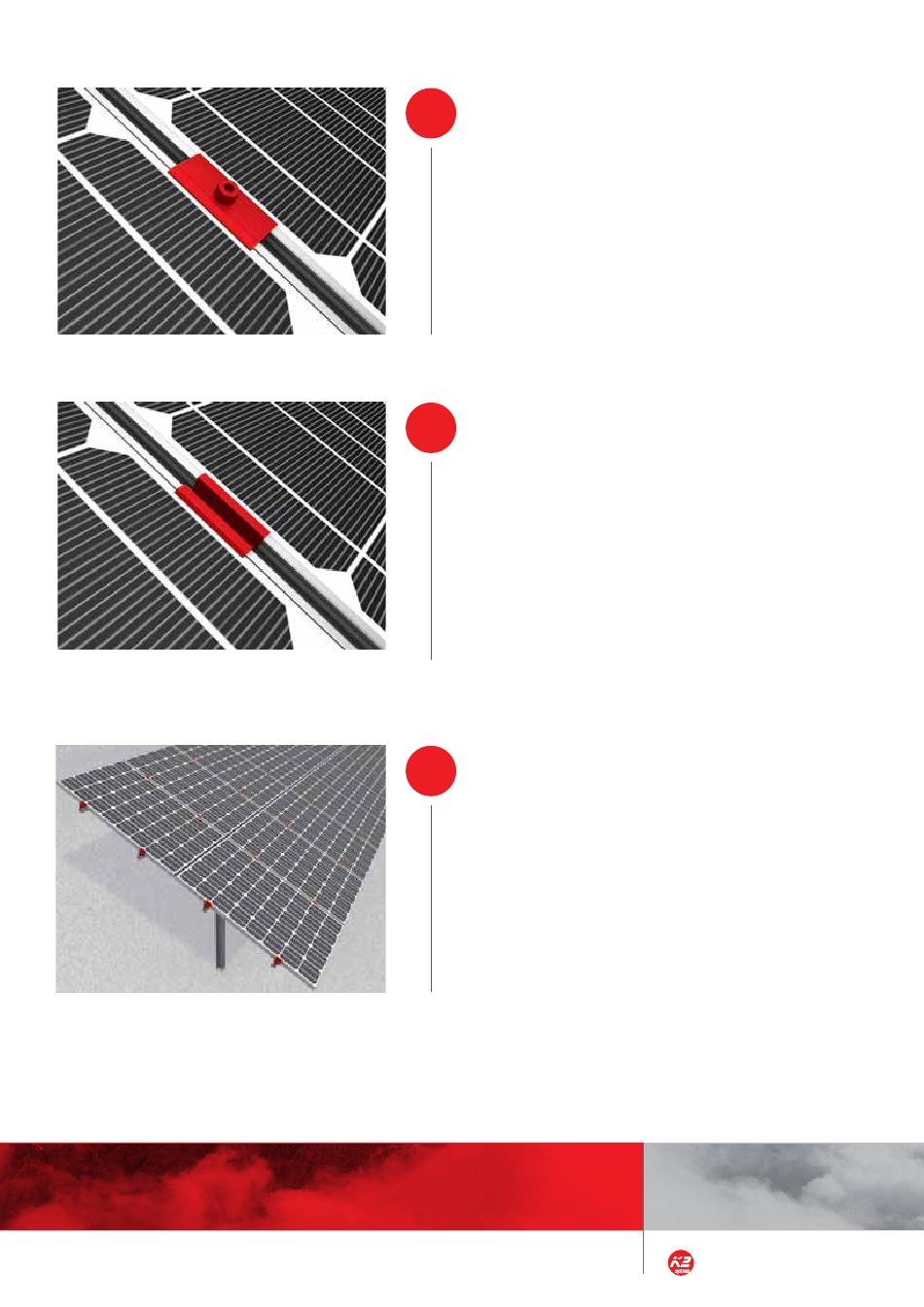

MODUL-ZWISCHENRÄUME FIXIEREN
10a
von 11
Zwischen zwei Modulen jeweils zwei XS Modulmittelklem-
men verwenden, welche ebenfalls mit Zylinderschrauben
mit Innensechskant M8 in den M K2 Einlegemuttern zu
verschrauben sind.
Bei der XS Modulmittelklemme werden längere Schrauben
benötigt als bei der Modulmittelklemme Standard.
Anzugsdrehmoment 14 Nm
Benötigte Materialien: Modulmittelklemme XS Set
10b
von 11
Fixieren mit Modulmittelklemme Standard
Zwischen zwei Modulen jeweils zwei Modulmittelklemmen
Standard verwenden, welche ebenfalls mit Zylinderschrau-
ben mit Innensechskant M8 in den M K2 Einlegemuttern
zu verschrauben sind.
Anzugsdrehmoment: 14 Nm
Benötigte Materialien: Modulmittelklemme Standard Set
BESONDERHEITEN BEI DER MONTAGE
11
von 11
¬ M K2 Einlegemutternan Stoßverbindungen der Schie-
nen sind unbedingt zu vermeiden!
¬ Modulmittel- oder Endklemmen keinesfalls unmittelbar
auf dem Schienenstoß oder Schienenende montieren!
Wichtig: Thermische Cuts dürfen nicht mit Modulen über-
baut werden.
