K2 Systems T-RACK 3.0 SYSTEM Montageanleitung Seite 11

MONTAGE K2 MODULTRAGSCHIENEN MIT
6
CLIMBER
von 11

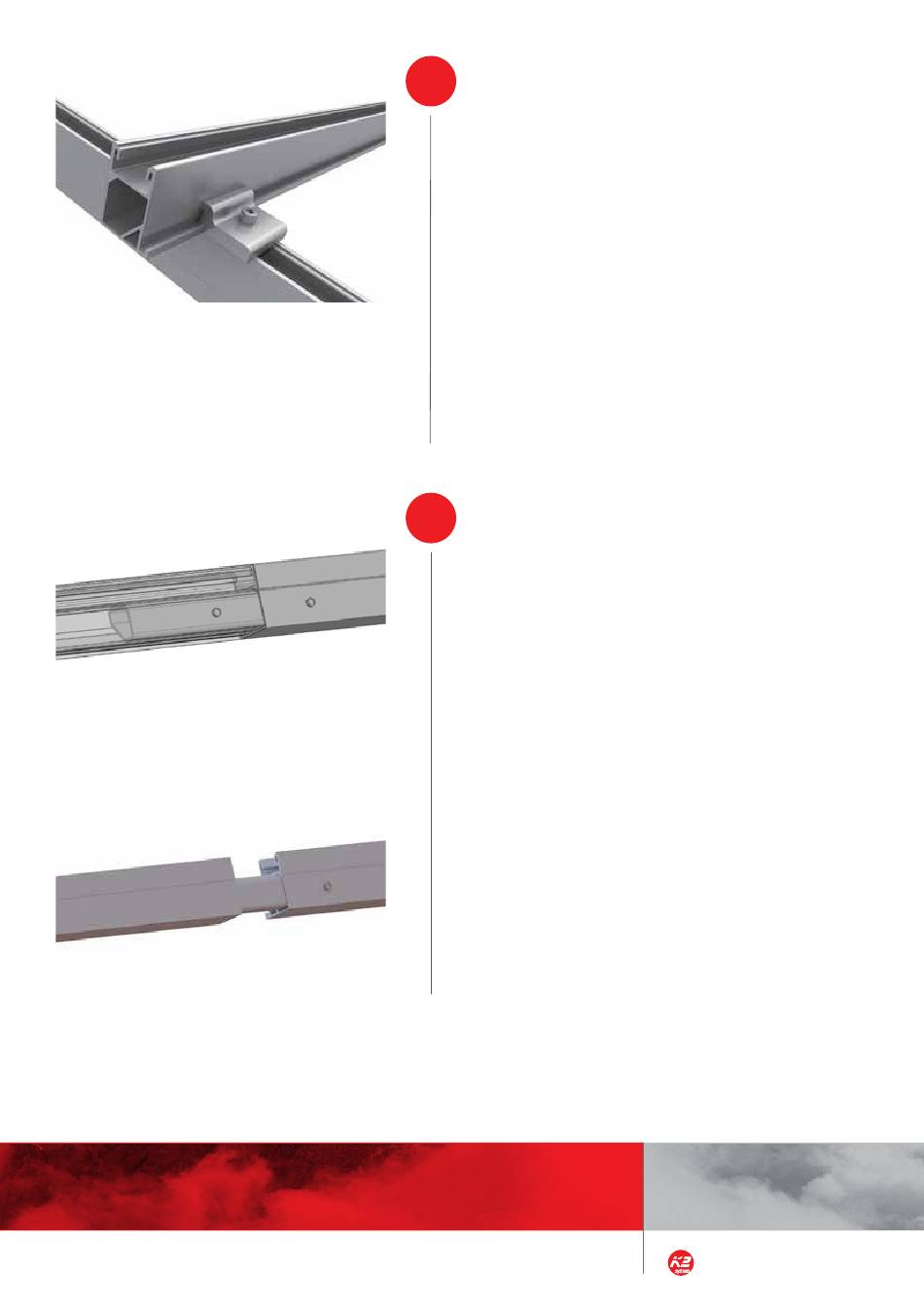

Die geplanten K2 Modultragschienen werden quer auf die
Rack-Träger gelegt und jeweils einem Climber, Zylinder-
schraube mit Innensechskant M8, Sicherungsscheibe und M
K2 Einlegemutter an der Unterseite der Modultragschiene
verschraubt.
Anzugsdrehmoment: 24 Nm
Zusätzliche Information:
Zum Einstellen der Abstände sind Schablonen für eine
schnellere Montage zu empfehlen.
Die Positionen der Schienen sind den Planungsunterlagen zu
entnehmen.
Benötigte Materialien: K2 Modultrageschiene, Climber 3.0
Set
SCHIENENVERBINDER MONTIEREN
7
von 11
Schienenverbinder für die K2 Modultrageschiene mit zwei
Bohrschrauben an der Oberseite montieren. Dazu Schienen
auf Stoß verlegen.
Bei der Verbindung zweier K2 Schienen wird der Verbinder
bis zur Hälfte in die dafür vorgesehene Hohlkammer des
ersten Profils eingeführt und mit je einer Bohrschrauben auf
der Oberseite befestigt. Die Bohrschrauben sind auf der
Seitenfläche der Profile anzusetzen. Das Anzugsdrehmo-
ment auf Anschlag. Danach wird die zweite K2 Montage-
schiene über den Verbinder geschoben. Wenn sich beide
Schienen berühren wird auch das zweite Profil mit dem
Verbinder verschraubt.
Thermischer Cut von 60 mm gemäß Planungsunterlagen
beachten! Hier wird der Schienenverbinder nur auf einer
Seite mit einer Schrauben fixiert.
Zusätzliche Information:
Verbinder muss sich gemäß Projektierung im Momenten-
nulldurchgang befinden.
Benötigte Materialien: Schienenverbinder-Set
Montage Freiland T-Rack 3.0
