N-RACK SYSTEM
¬ K2 N-Rack System für Dreh- und Betonfundamente
¬ montagefreundlich durch aufeinander abgestimmte Komponenten
¬ optimiert für die K2 SolidRail und K2CrossRail Montageschienenfamilien
¬ auch für schwierige Bodenklassen (z.B. Konversion- und, Deponieflächen) einsetzbar
¬ für schwierige Geländeneigungen inklusive Ost-West-Ausgleich (bis zu 20°)
¬ individuelle Planung und Statik für jede Anlage
¬ sehr attraktives Preis- Leistungsverhältnis
¬ von führenden Bauwerksaerodynamikern getestet
¬ modulare Bauweise ermöglicht jede Anlagengröße
Technische Daten
Einsatzbereich Freiland
Bodenbeschaffenheit nahezu alle Bodenklassen
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung vertikal/horizontal
Material Aluminium (EN AW-6063 T66), verzinkter Stahl
Verbindungselemente Schrauben Edelstahl A2-70
Gewicht/m 2 Modulfläche 7,1 kg
Berechnungsgrundlagen gemäß Eurocode 9 – Bemessung
Grundlagen Statik und Konstruktion von Aluminiumtragwerken; Lastannahme
nach DIN 1055 / Eurocode 1
Spannweite 3 - 4 m
Systemkomponenten individuelle Plannung

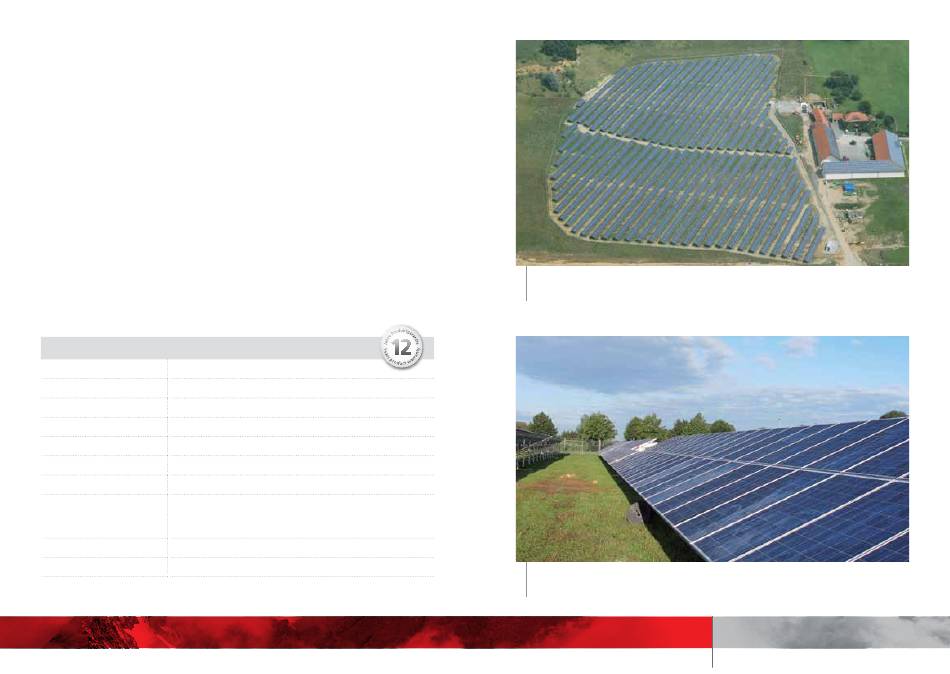

Novatech | Mallersdorf-Pfaffenberg - Deutschland
Anlage: 3,463 MW | N-Rack System Drehfundament
Krannich | Domsühl - Deutschland
Anlage: 1 MW | N-Rack System Drehfundament
