Montage de la poignée en T sur le XS-JET-80-GRABO
5
Montage de la poignée en T sur le XS-JET-80-GRABO
•
En option, une poignée en T peut être montée sur le XS-JET-80-GRABO pour déplacer des
objets lourds rapidement et à faible hauteur au-dessus du sol.
5.1

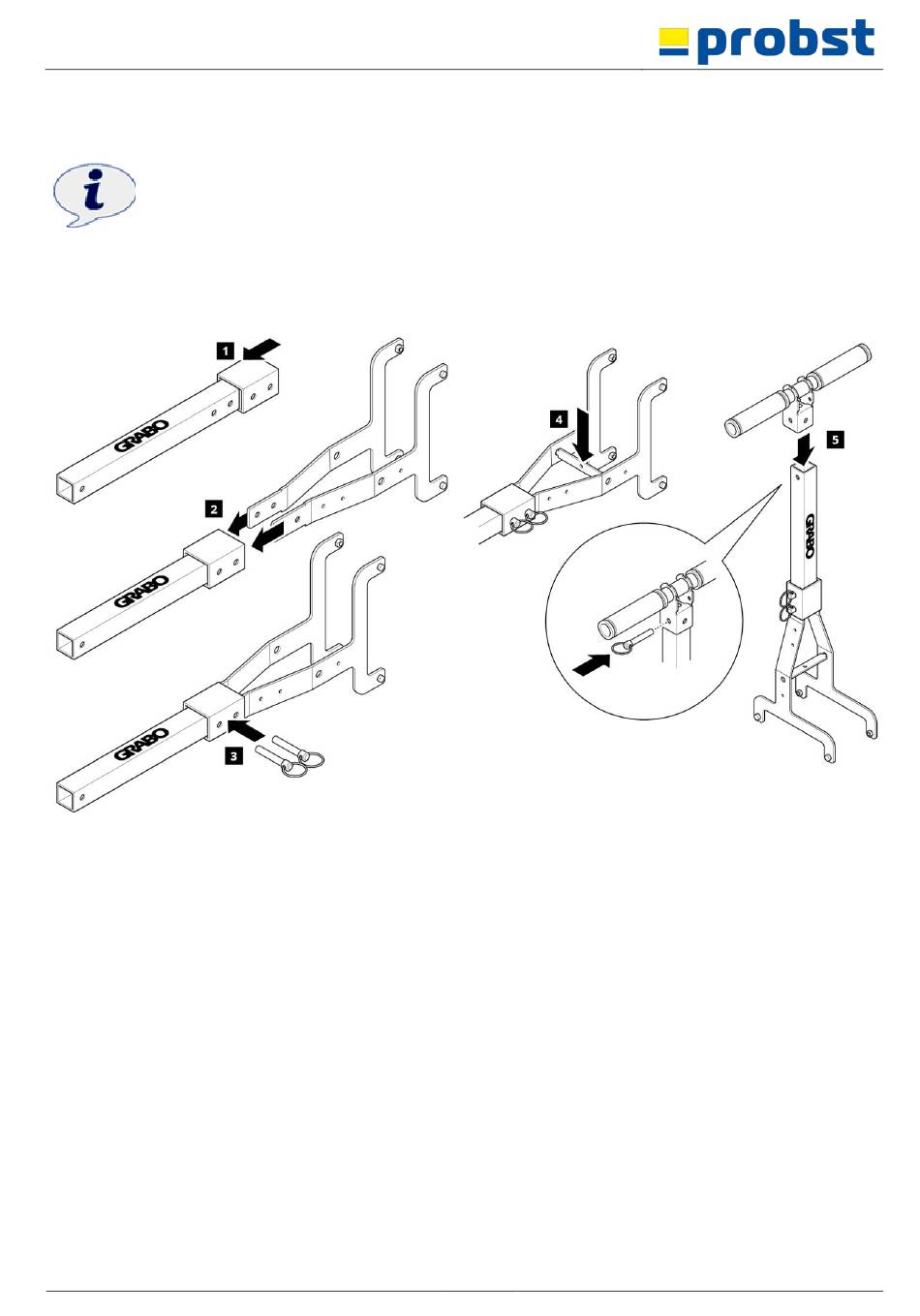

Assemblage de la poignée en T
Pousser le support de rallonge sur la pièce de rallonge de manière à ce que les trous de perçage se
①
superposent.
Glisser les deux suspensions d'appareil entre le support de rallonge et la pièce de rallonge. Veiller à ce
②
que les écrous des points de fixation soient à l'intérieur.
La sécurité est assurée en faisant passer les longues goupilles de verrouillage (x2) dans les trous des
③
suspensions de l'appareil, du support de la rallonge et de la pièce de rallonge.
④
Insérer la pièce d'écartement dans les trous entre les deux suspensions de l'appareil.
⑤
Pousser la pièce en T sur la pièce de rallonge et la fixer avec la goupille de verrouillage courte.
58500018
17 / 20
FR
