Montaje del mango en T en el XS-JET-80-GRABO
5
Montaje del mango en T en el XS-JET-80-GRABO
•
Se puede acoplar un asa en T opcional al XS-JET-80-GRABO para mover objetos pesados
rápidamente y a poca altura del suelo.
5.1
Montaje de la empuñadura en T
①

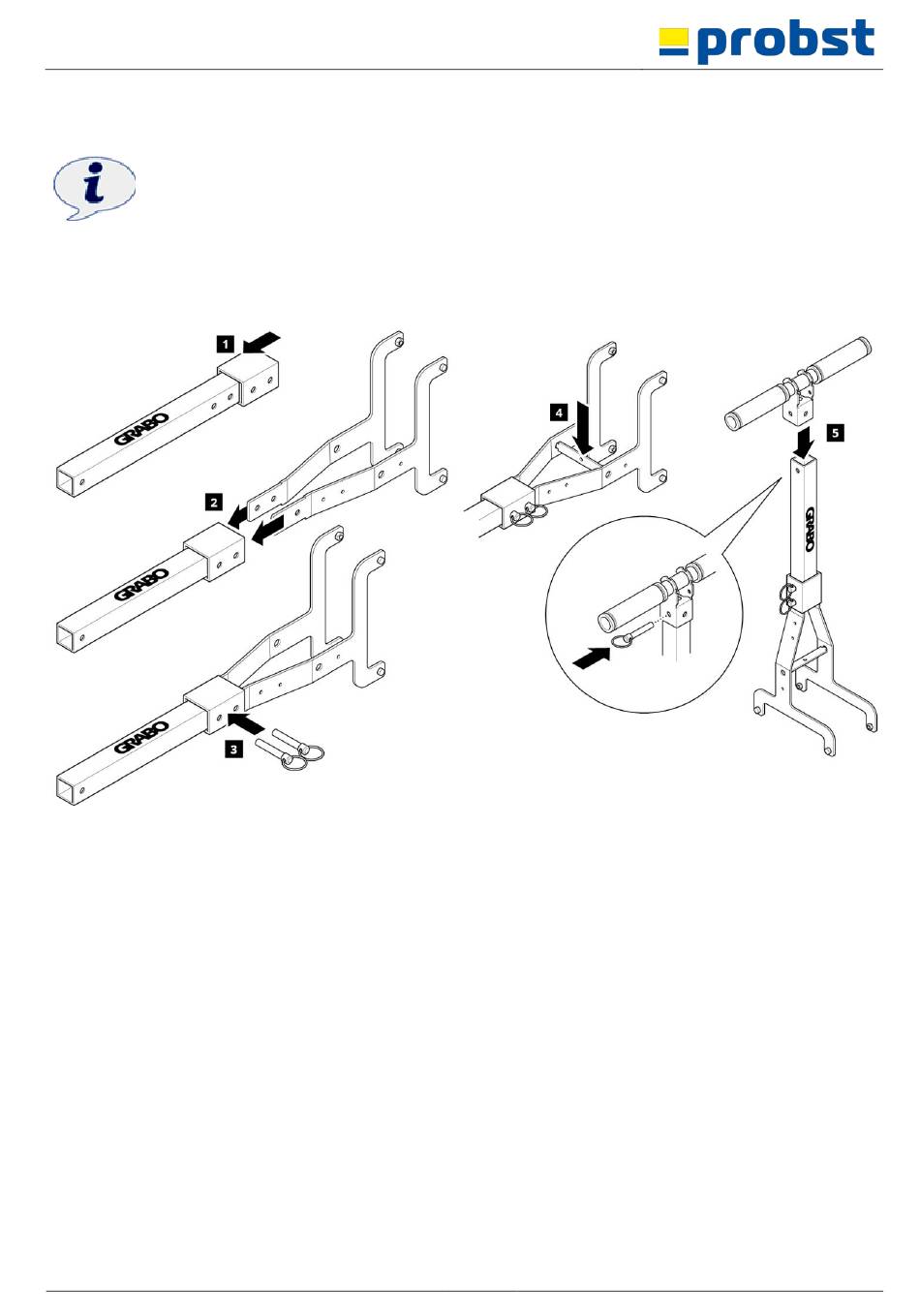

Deslice el soporte de extensión sobre la pieza de extensión de modo que los orificios queden alineados.
Deslice las dos suspensiones del aparato entre el soporte de prolongación y la pieza de prolongación.
②
Asegúrese de que las tuercas de los puntos de fijación están en el interior.
El dispositivo se fija introduciendo los pasadores de bloqueo largos (x2) a través de los orificios de las
③
suspensiones del dispositivo, el soporte de extensión y la pieza de extensión.
④
Inserte el espaciador en los orificios entre los dos soportes del aparato.
⑤
Empuje la pieza en T sobre la pieza de prolongación y fíjela con el pasador de bloqueo corto.
