- Seite 1 Betriebsanleitung Operating Instructions Instructions d'emploi Bedrijfshandleiding SG-80-PGL2 53100380 DE/GB/FR//NL...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Seite 5 Betriebsanleitung Original Betriebsanleitung Mechanischer Scherengreifer SG SG-80-PGL2 53100380...
-
Seite 6: Inhaltsverzeichnis
Störungsbeseitigung ............................ 25 Reparaturen ..............................25 Prüfungspflicht ............................. 26 Hinweis zum Typenschild ..........................27 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 27 Entsorgung / Recycling von Geräten und Maschinen ..................27 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100380... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 30.05.2022................(Eric Wilhelm, Geschäftsführer) 3 / 27... -
Seite 8: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 9: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 29040210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 50 mm 29040204 80 mm 29040213 30 mm 29040212 50 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040211 80 mm 29040216 30 mm Greifgüter niemals außermittig aufnehmen (stets im 29040215 50 mm... -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 29040227 30 mm Das manuelle Führen des Gerätes ist nur an den roten Handgriffen 29040226 50 mm erlaubt. 29040225 80 mm Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den 29040665 30 mm Sicherheitsvorschriften gelesen und verstanden haben. -
Seite 11: Unfallschutz
Sicherheit Unfallschutz • Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. • Vorsicht bei Gewitter – Gefahr durch Blitzschlag! Je nach Intensität des Gewitters gegebenenfalls die Arbeit mit dem Geräte einstellen. • Arbeitsbereich ausreichend beleuchten. • Vorsicht bei nassen, angefrorenen, vereisten und verschmutzten Baustoffen! Es besteht die Gefahr des Herausrutschens des Greifgutes. -
Seite 12: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 13: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Dieses Gerät ist ausschließlich geeignet zum Greifen und Transportieren von vertikal, scheibenweise umreiften Baustoffpaketen, wie z.B. Pflastersteine, Bordsteine und dergleichen, in Verbindung mit einem Trägergerät (z.B. Bagger). Wird das Gerät im Hochbau, in Verbindung mit einem Hochbaukran eingesetzt, muss ein Sicherheitsschutznetz unter dem Greifgut befestigt werden! (siehe Kapitel „Bedienung“). - Seite 14 Allgemeines Es dürfen nur Steinelemente mit parallelen und ebenen Greifflächen gegriffen werden! Ansonsten besteht Abrutschgefahr! NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw.
-
Seite 15: Übersicht Und Aufbau

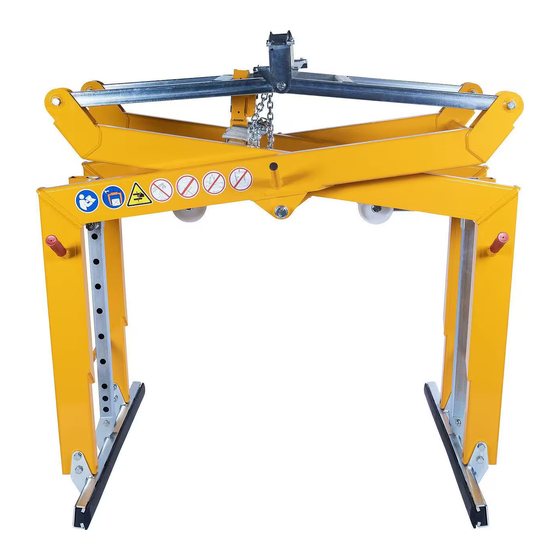

Befestigung für Trägergerät 4. Handgriff Gummigreifbacken 6. Höhenverstellbare Auflage Wechselautomatik mit Schaltverzögerung Technische Daten Greifbereich W Eintauchtiefe E Backenlänge L Tragfähigkeit (WLL) Eigengewicht SG-80-PGL2 400 - 1.100 mm 800 mm 1.200 mm 1.800 kg 230 kg 11 / 27 53100380... -
Seite 16: Zubehör
Aufhängeadapter AH-A zum Betrieb SG-40-UK in Kombination mit ET-D/B 43100442 Sicherheitsschutznetz SSN für die Anwendung der SG Zange am Hochbaukran SSN - 1,2/1,4,/0,9 für SG-40-UK 1,800 (4,000) 45200010 SSN - 1,5/1,3/1,0 für SG-60, SG-60-PGL2, SG-80-PGL2, SG-80- 2,000 (4,400) 45200061 MAXI, SG-80-MAXI-PGL2, SG-100-PGL2 12 / 27 53100380... -
Seite 17: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 18: Einstecktaschen (Optional)
Installation 4.1.4 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 19: Einstellungen
Einstellungen Einstellungen Einstellung der Eintauchtiefe • Höhenverstellbare Auflage (1) mit einer Hand festhalten und anschließend Federriegel (2) um 180° umlegen. • Höhenverstellbare Auflage (1) (beide horizontal parallel) entsprechend der Greifguthöhe anpassen und Federriegel (2) wieder in Ursprungsposition bringen und in Verstelllöcher einrasten. •... -
Seite 20: Bedienung
Bedienung Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... - Seite 21 Bedienung Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • Gerät ist durch das Trägergerät • Gerät wird auf das Greifgut abgesetzt •...
-
Seite 22: Verwendung Des Sicherheitsschutznetzes Ssn
Die Benutzung des Gerätes (SG) im Hochbau ohne Sicherheitsschutznetz ist verboten! Lebensgefahr! Sicherheitsschutznetz lässt sich an den Handgriffen, welche zur Führung des Gerätes dienen, einhängen (siehe ). SG mit Schutznetz Sicherheitsschutznetze Typ: Verwendung für: Bestell-Nr.: SSN-1,2/1,4/0,9 SG-40-UK 4520.0010 SSN-1,5/1,3/1,0 SG-60(-PGL2), SG-80-PGL2, SG-80-MAXI-PGL2, 4520.0061 SG-100-PGL2 18 / 27 53100380... -
Seite 23: Installation Netzhalterung (Optional)
Bedienung Installation Netzhalterung (optional) Sollte die Befestigung des Netzes an den Handgriffen nicht möglich oder nicht erwünscht sein, kann das Gerät mit zusätzlicher Netzhalterung ausgestattet werden. Typ: Bestell-Nr.: 4 Stück Netzhalterung für SG-60, SG-80, SG-100 4310.0965 1.) Alle 4 Netzhaltungen jeweils seitlich am Gerät einhaken. 2.) Netzhalterungen relativ weit außen am Gerät (SG) (siehe Abb. -
Seite 24: Begrenzungskette Und Wechselautomatik
Bedienung 3.) Befestigungsschrauben von Hand anziehen. 4.) Befestigungsschrauben mit entsprechendem Gabelschlüssel festziehen. Abb. 4 Abb. 5 5.) Kontermutter mit entsprechendem Gabelschlüssel 6.) Netzhalterung ist nun einsatzbereit→ Abb. 7 festziehen. Abb. 6 Abb. 7 Begrenzungskette und Wechselautomatik 6.4.1 Begrenzungskette Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der Wechselautomatik (1) und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht komplett schließen können (Minimal-Öffnungsbereich). - Seite 25 Bedienung • Daher muss nach einem solchen Beanspruchungsfall die Begrenzungskette (siehe 2 in Abb.A) und ihre Befestigungsschrauben (siehe A1 und A2 in Abb. A) unbedingt ausgetauscht werden, sowie die Rotationsbremse an der Wechselautomatik (Abb. E) auf korrekte Funktion überprüft werden (siehe Abb.
- Seite 26 Bedienung Abb. D Abb. C 22 / 27 53100380...
-
Seite 27: Wechselautomatik
Bedienung 6.4.2 Wechselautomatik Die Wechselautomatik mit Schaltverzögerung (1) verhindert ein Auslösen der Wechselautomatik und somit ein unbeabsichtigtes Schließen des Gerätes (SG) ohne gegriffenes Greifgut. Ursache für unbeabsichtigtes Schließen wären Hüpfbewegungen des Gerätes (SG), verursacht durch zu schnelles Fahren mit dem Trägergerät (z.B. Bagger) über unebenes Gelände. Zu schnelles Fahren über unebenes Gelände mit dem Gerät (mit und ohne Greifgut/Last) ist verboten! Wechselautomatik mit Schaltverzögerung... -
Seite 28: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 29: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend auf die zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 30: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 31: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... -
Seite 32: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 117 ÖW max. (hängend) / (hanging) ~ 1145 Tragfähigkeit / Working Load Limit WLL: 1800 kg / 3960 Eigengewicht / Dead Weight: kg / Product Name: Scissor Grab SG-80-PGL2 © all rights reserved conform to ISO 16016 Datum Name Benennung Scherengreifer SG-80-PGL2 mit Erst. 19.5.2014 Ralf.Northe...
- Seite 120 40110042 siehe separate Liste see separate list 40110228 siehe separate Liste see separate list 20530022 20530039 © all rights reserved conform to ISO 16016 20530047 Datum Name Benennung Wechselautomatik WA-S/S Erst. 29.6.2009 Dietrich.Pannier Gepr. mit Schaltverzögerung 22.1.2016 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E40110226 Zust.
- Seite 123 20200036 26010006 43100776 © all rights reserved conform to ISO 16016 Datum Name Benennung Führung mit Rotationsbremse und Erst. 27.2.2014 Ralf.Northe Gepr. Gewindestift montiert für WA-S/S 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110384 Zust. Urspr. Ers. f. Ers. d.
- Seite 125 A53100204+415 SG-60(-PGL2) A53100200+380 SG-80(-PGL2) A53100387+416 SG-80-MAXI(-PGL2) A53100284 SG-100-PGL2 29040217 29040056 29040714 29040217 P 27.03.2018_V5 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
