6. Bedienelement

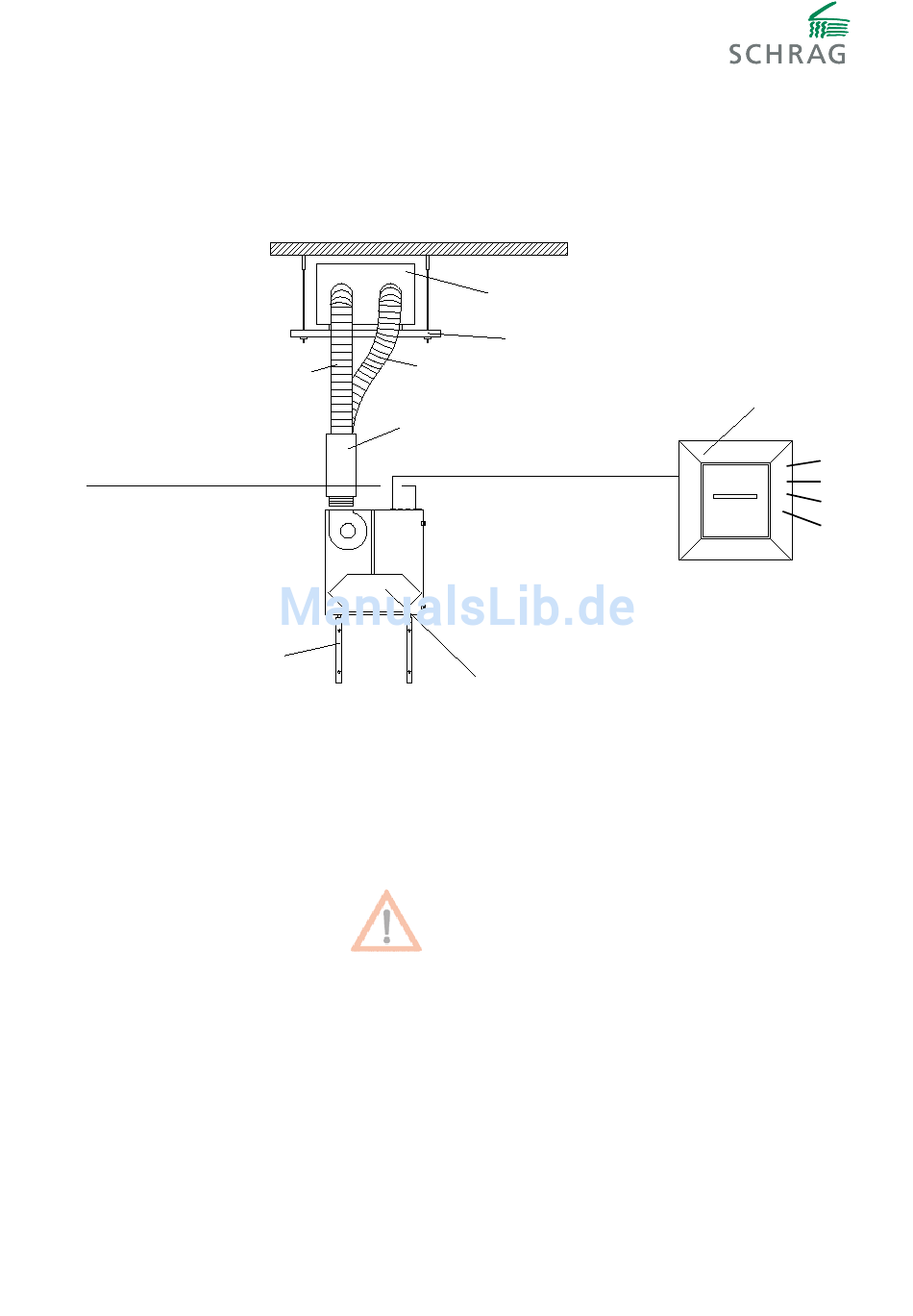

Anschlussschema mit Standard-Bedienteil
Die Bedienung des Lüftungsgerätes RecoverySmart mit SB erfolgt über das unten abgebildete Bedienteil
Abluft
Netzzuleitung
3-poliges Netzkabel
1,8 lfdm. mit Stecker
(Lieferumfang:
SCHRAG GmbH)
Wandbefestigung
Das Gerät wird steckerfertig
geliefert. Am Gerät befindet
sich ein Schalter zum Ein- und
Ausschalten des Gerätes. Über
das Standard-Bedienteil (Artikel-
Nr.: C 4902) werden die 4 Stufen
geschaltet.
Die Einstellungen ergeben sich
aus der Größe des Gebäudes
und den daraus resultierenden
erforderlichen Luftwechseln.
Verteiler-Sammler-Kombination
Deckenbefestigung
Zuluft
Schalldämpfer
Zuleitung Taster
(ST)YJY 4x0,6
Telefonkabel
(Lieferumfang
bauseits)
RecoverySmart mit SB C 4900
Gerät fertig montiert
Achtung:
A l l e e l e k t r i s c h e n
Anschlüsse müssen
unter Beachtung der
geltenden Vorschriften vom
Elektriker durchgeführt werden.
Bedienteil
Taster C 4902
2
Bild 6.1
Stufe 4
Stufe 3
Stufe 2
Stufe 1
5
