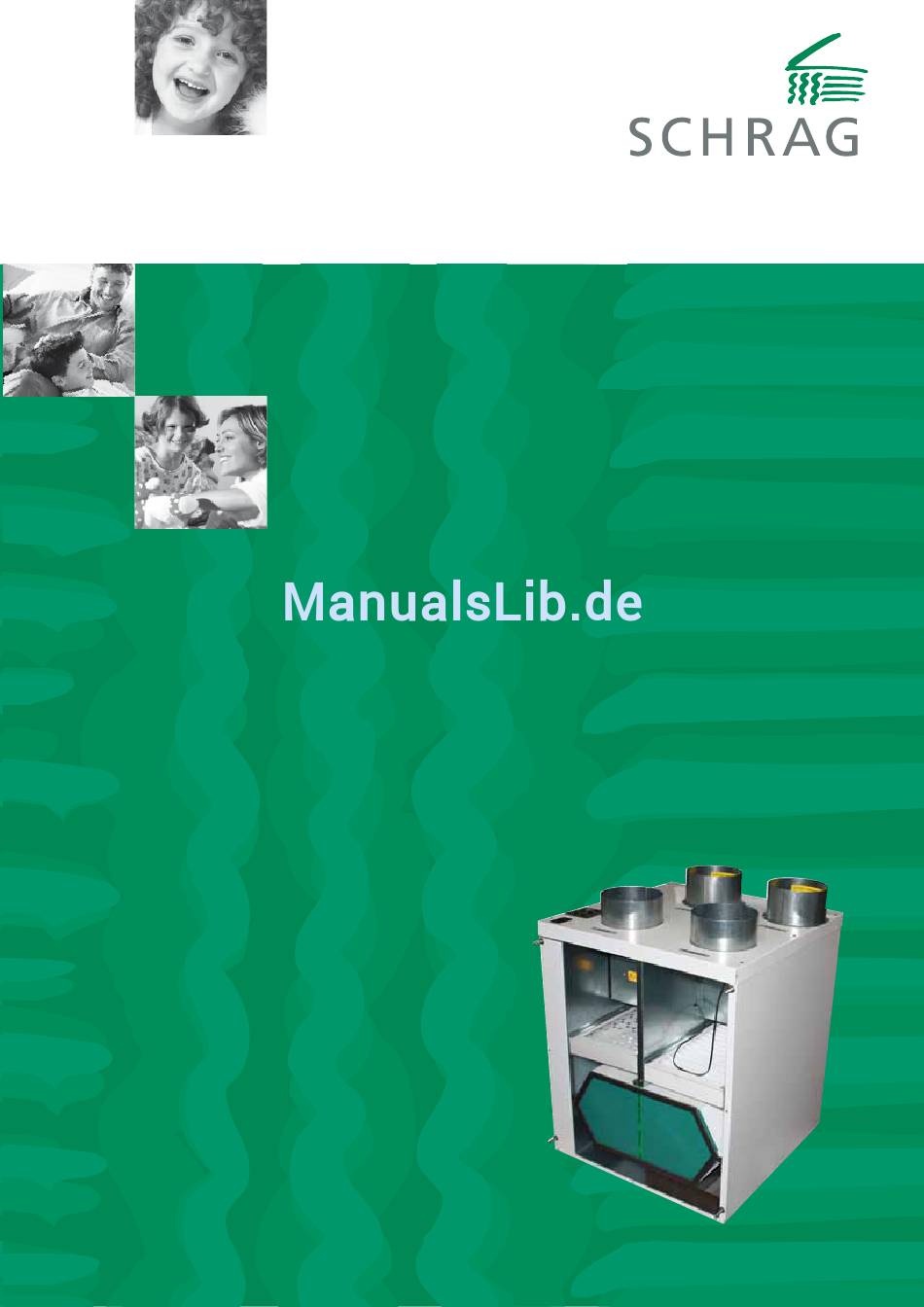

- Seite 1 a i r M o d u l ® K o m f o r t l ü f t u n g K a c h e l o f e n - H e i z e i n s ä t z e Aufstell- und Bedienungsanleitung Kontrollierte Wohnungslüftung...
-
Seite 2: Inhaltsverzeichnis
12. Technische Daten 13. Schaltpläne 13.1 Übersichtsplan Recovery Smart mit SB 13.2 Anschlussplan RecoverySmart mit SB BEDIENUNGSLANLEITUNG 14. Wartung 14.1 Gerätereinigung 14.2 Elektro-Luftfilter 14.3 Reinigung der Austritte 15. Problem: Unerwünschter Feuchteanfall 16. Übergabeprotokoll 17. Notizen 18. Allgemeine Geschäftsbedingungen unter www.schrag.de/download/sonstiges... -
Seite 3: Vorwort
1. Vorwort Die Aufstell- und Bedienungsanleitung soll Ihnen, der Einbaufirma, helfen, das SCHRAG Lüftungsgerät RecoverySmart mit Sommerbypass (SB) und Wärmerückgewinnung in einem optimalen und voll funktionsfähigen Zustand zu montieren, zu bedienen und zu erhalten. Aus diesem Grund ist es ratsam, diese Anleitung aufmerksam durchzulesen, bevor Sie irgendwelche Arbeiten oder Einstellungen am Gerät vornehmen. -
Seite 4: Vorschriften Und Sicherheitshinweise
Wichtiger Hinweis: Ein ordnungsgemäßer Betrieb der mit unserem Lüftungsgerät RecoverySmart errichteten Lüftungsanlage ist nur dann gegeben, wenn vorhandene Verbrennungsluftleitungen, sowie Abgasanlagen von raumluftabhängigen Feuerstätten absperrbar ausgeführt sind. 3. Vorschriften und Sicherheitshinweise Bei der Konstruktion und Ausführung des Wohnungslüftungsgerätes wurden alle entsprechenden EG-Richhtlinien, DIN- und VDE-Vorschriften eingehalten. -
Seite 5: Funktionsprinzip
4. Funktionsprinzip Das Gerät wird zentral im Gebäude (in der Wohnung) installiert. Die Außenluft wird über ein Außenluftgitter angesaugt und anschließend gefiltert. In der Grundversion werden Zu- und Abluft über die Geräteanschlüsse mit einem sternförmigen Verteilsystem zu den jeweiligen Räumen geleitet. Die Abluft wird den Nassräumen (Küche, Bad, WC) entnommen und frische, vorgewärmte Zuluft über die Wärmerückgewinnung in die Wohnräume (Wohnzimmer, Kinderzimmer, Schlafzimmer) eingebracht. -
Seite 6: Geräteaufbau
5. Geräteaufbau 1.) Gehäuse: Korrosionsbeständiges Metallgehäuse ausgeführt im doppelwandigen, schall- und wärmeisolierten „Sandwichaufbau“. 2.) Außenluft-Anschlussstutzen ( ∅ 160 mm) 3.) Zuluft-Anschlussstutzen ( ∅ 160 mm) 4.) Abluft-Anschlussstutzen ( ∅ 160 mm) 5.) Fortluft-Anschlussstutzen ( ∅ 160 mm) 6.) Abluftfilter: Filterklasse G 4 7.) Wärmetauscher: Gegenstrom-Plattenwärmetauscher aus Kunststoff (Polystyrol). -
Seite 7: Bedienelement
Stufe 2 3-poliges Netzkabel Telefonkabel Stufe 1 1,8 lfdm. mit Stecker (Lieferumfang (Lieferumfang: bauseits) SCHRAG GmbH) Wandbefestigung RecoverySmart mit SB C 4900 Gerät fertig montiert Bild 6.1 Das Gerät wird steckerfertig Achtung: geliefert. Am Gerät befindet A l l e e l e k t r i s c h e n sich ein Schalter zum Ein- und Anschlüsse müssen... -
Seite 8: Beschreibung Der Funktionen
7. Beschreibung der Funktionen 7.1 Allgemeiner Aufbau 7.1.3. Handelsüblicher Unterputz- Taster mit 24 V DC und LED- 7.1 .1 Ansteuerung der Ventilatoren Anzeige Die benötigte Luftleistung für die Ventilatoren Durch Betätigung des Tasters werden die einzelnen ergibt sich aus der Größe des Gebäudes und dem Stufen geschaltet. -
Seite 9: Einstellung Der Luftleistung
7.1.4 Einstellung der Luftleistung 6.1.2 Einstellung der Luftleistung An den Potentiometern P1 – P3 der Steuerplatine werden die Volumenströme eingestellt. Zu- und An den Potentiometern P1 – P6 der Interface-Platine werden die Volumenströme für Grund-, Bedarfs- und Abluftvolumenstrom werden für jede Stufe zusammen eingestellt. (Vgl. Anschlüsse auf Platine im Elektro- Intensivlüftung eingestellt. - Seite 10 Einige ausgewählte Sollwerteinstellungen können nachfolgender Tabelle entnommen werden: Zuluft [V] Abluft [V] Volumenstrom [m³/h] Sollwerteinstellung Stufe 1 - Feuchteschutz (FL) Sollwerteinstellung Stufe 2 - Reduzierte Lüftung (RL) Sollwerteinstellung Stufe 3 - Nennlüftung (NL) Sollwerteinstellung Stufe 4 - Intensivlüftung (IL) 10,0 10,0 Auf Stufe 4 sind die Ventilatoren im Lüftungsgerät unter Berücksichtigung entsprechender Druck-...
-
Seite 11: Steuerung Sommbypass
7.2 Steuerung Sommerbypass Für den Sommerbypass können folgende 3 Folgende Bedingungen müssen zum Öffnen der Betriebsarten gewählt werden: Bypassklappe gegeben sein: Bypass EIN - Die Temperatur der Außenluft muss um 3 Grad kleiner sein als die Temperatur der Abluft. Bypass AUS Bypass AUTOMATIK - Die Temperatur der Außenluft muss größer 12°C sein. -
Seite 12: Strategie Für Geräte Mit Vorheizregister (335 W Heizleistung)
7.3.2 Strategie für Geräte mit Vorheizregister erfolgen. Um zu gewährleisten, dass das Kondensat (335 W Heizleistung) ganzjährig kontrolliert und störungsfrei abfließt Modus „Passivhaus“ (vgl. "Pass" auf Platine) ist der Kondensatablauf frostfrei zu halten. Ist dies aufgrund des Aufstellungsortes (bei Kaltdach gesteckt (Jumper senkrecht angeordnet). -
Seite 13: Bedienteil Mit 3-Stufenschalter Mit Einstellbarem Nachlauf
7.5.2 Bedienteil mit 3-Stufenschalter mit einstellbarem Nachlauf Artikel-Nr.: C 7401 Bedieneinheit für Aufputz-Montage, KWL-Steuerung 3-stufig • Direkt an Ventcontrol anschliessbar • Schaltreihenfolge: 1...2...3...1 (mit jedem Drücken des Tasters eine Stufe weiter) • Anzeige der Lüftungsstufe mit Leuchtdioden • Nachlauf einstellbar: 30 Minuten, 2 Stunden, 8 Stunden, unendlich •... -
Seite 14: Hygro-Box Für Aufputz-Montage, Lüftungssteuerung 3-Stufig
7.5.3 Hygro-Box für Aufputz-Montage, Lüftungssteuerung 3-stufig Artikel-Nr.: C 7410 Der Hygrostat „Hygro-Box“ ist für den mehrstufigen Betrieb von Lüftungsanlagen geeignet. Der Hygrostat wird mittels Dreidraht- leitung an die Lüftungssteuerung angeschlossen. Es kann zwi- schen drei verschiedenen Ansprechbereichen gewählt werden. Die Bereiche werden durch das Setzen des entsprechenden Jumpers gewählt: •... -
Seite 15: Raumluftmonitor Komfortlüftungs-Steuerung
7.5.4 CO -Raumluftmonitor Komfortlüftungs-Steuerung Artikel-Nr.: C 7407 Geräte- Ansicht (70x70mm) Lufteintritt über seitliche Schlitze Montage im Wohnzimmer Aufputz oder über Elektrodose Vollautomatische Steuerung für Komfortlüftung • CO2-Konzentration als Indikator für Raumluftbelastung • Kompatibel zu diversen marktgängigen Komfortlüftungsgeräten • Energieersparnis dank bedarfsgerechter Lüftung •... -
Seite 16: Automatischer Betrieb
Automatischer Betrieb Komfortlüftung (Drehknopf auf Stufe Auto Fan Control) Gesteuert über CO -Gehalt der Raumluft Automatischer Betrieb (Überdrehen des Ponti bis blauer Indikator leuchtet Gut (grün) Luftqualität -Gehalt Raumluft < 1000 ppm Komfortlüftung auf Stufe (entspricht Stellung Nacht) Automatischer Betrieb (Überdrehen des Ponti bis blauer Indikator leuchtet) Mittel (orange) Luftqualität... -
Seite 17: Manueller Betrieb
Manueller Betrieb Komfortlüftung (Drehknopf auf Stufe 1, 2 oder 3) Manueller Betrieb Komfortlüftung auf Stufe (entspricht Stellung Nacht) Luftqualität gut (grün) -Gehalt Raumluft < 1000 ppm Manueller Betrieb Komfortlüftung auf Stufe (entspricht Stellung Tag) Luftqualität mittel (orange) -Gehalt Raumluft 1000 ... 1500 ppm Manueller Betrieb Komfortlüftung auf Stufe (entspricht Stellung Party) -
Seite 18: Bedienteil Air-Intelligence Raumklimazentrale, Komfortlüftungssteuerung 3-Stufig Co
7.5.5 Bedienteil Air-Intelligence Montagehinweis Raumklimazentrale, Komfortlüftungssteuerung 3-stufig CO -gesteuert Artikel-Nr.: C 7408 -Steuerung AIR-Intelligence Raumklimazentrale, Komfortlüf- tungssteuerung 3-stufig -gesteuert Die Komfortlüftungssteuerung für gehobene Ansprüche Die Komfortlüftung wird proportional zur Raumluftqualität in 3 Stufen geregelt. Aufputz- Gehäuse mit integriertem Nach Wunsch des Benutzers kann die Vollgrafische LCD-Anzeige CO2-Fühler Lüftungsautomatik übersteuert werden... -
Seite 19: Aufstellanleitung
Wandschränke Befestigungen zu wählen. Bild 8.1.1 8.2 Einbaulage Zur vereinfachten und fachgerechten Aufstellung ist ein Geräteständersatz im SCHRAG-Programm enthalten. Zur Befestigung sind die Geräteständer mit den beigelegten Befestigungsschrauben in die Löcher auf der Unterseite des Gehäuses zu schrauben. Um eine geregelte und sichere Kondensatabfuhr zu gewährleisten ist am Ablauf ein Siphon... -
Seite 20: Befestigungssätze
Für die Bodenaufstellung des Lüftungsgerätes, ebenso wie für die Verteiler-Sammler-Kombination, sind Gerätefüße erhältlich. Für die Wandmontage bzw. die Deckenbefestigung der Verteiler-Sammler- Kombination sind im SCHRAG-Lieferprogramm ebenfalls Befestigungssätze enthalten. Diese bestehen aus lackierten Metallrahmen. Zur akustischen Entkopplung sind bei der Boden- und Wandmontage als auch bei der Deckenaufhängung der Verteiler-Sammler-Kombination Gummipuffer bzw. -
Seite 21: Wandbefestigungssatz Für Recoverysmart
8.3.1 Wandbefestigungssatz für RecoverySmart Bild 8.3.1 8.3.2 Montagebeispiele Verteiler-Sammler-Kombination Bild 8.3.2 Bild 8.3.3... - Seite 22 Bei der Wand- bzw. Deckenmontage der Verteiler-Sammler-Kombination sind die beiden mitgelieferten Auflagewinkel entsprechend dem Bild 8.3.4 am Gehäuse anzuschrauben. Benötigte Blechschrauben (4,2 x 9,5 mm ) sind dem Montagesatz beigelegt. Bei der Installation ist darauf zu achten, dass die Verteiler-Sammler- Kombination mit den Auflagewinkel auf den Gummipuffern aufliegt.
-
Seite 23: Elektroanschluss
Als Netzanschluss zum Gerät dient ein 3-poliges 9. Montage Netzkabel (1,8 lfdm) mit Stecker, das im Lieferumfang der SCHRAG GmbH enthalten ist. Bauseits ist eine 9.1 Montagebeschreibung Steckdose zu setzen, die mit 16 A abgesichert Achten Sie bei der Montage der Lüftungsanlage werden muß. - Seite 24 Zur Verlegung von Leitungen in Beton oder Das Lüftungsgehäuse, sowie die ange- Estrich empfehlen sich verzinkte Stahlblech- schlossene Verteiler-Sammler-Kombination Kanäle (100 x 50 mm) aus dem SCHRAG- ist so aufzustellen, dass alle Zu- und Abluftlei- Lieferprogramm. Auch bei dieser Leitungs- tungen knickfrei verlegt sind.
-
Seite 25: Explosionszeichnung
9.2 Explosionszeichnung Bild 8.1.1... - Seite 26 Pos. Artikel Bestellnummer Außenluftgitter C 4496 Flexibler Isolierschlauch, Aluminium ∅ 160 mm A 11339 Lüftungsgerät RecoverySmart mit Sommerbypass C 4900 Kondensatablauf 3/4" mit angeschlossenem Siphon C 4163 Anschluss an Siphon: 1/2" Schalldämpfer A 11327 Verteiler-Sammler-Kombination C 4350 Anschluss-Stutzen ∅ 80 mm 31.213 Anschluss-Stutzen ∅...
-
Seite 27: Luftverteilung
„Schwitzwasser“ gefährdeten Bereichen ist hierzu In kondensatbehafteten Bereichen bietet sich für die isoliertes Leitungsmaterial zu verwenden! Isolierung flexible Aluminium-Isolierleitungen, die ebenfalls im SCHRAG-Lieferprogramm enthalten Die Verbindung zwischen Lüftungsgerät und Verteiler- sind, an: Sammler-Kombination wird ebenfalls über flexible Leitungen ausgeführt. Um eventuell unterschiedliche Flexibler Isolier-Schlauch, Anschlussgrößen miteinander zu verbinden, stehen... -
Seite 28: Anschlüsse Verteiler-Sammler-Kombination
10.3 Anschlüsse Verteiler-Sammler- Die KVR‘s erfüllen folgende Aufgaben: Kombination Je nach eingesetztem KVR wird der Luft- Keiner der Anschluss-Stutzen wird an der Verteiler- volumenstrom unabhängig von der Stufen- Sammler-Kombination montiert geliefert. Dadurch einstellung (Normal- bzw. Spitzenbetrieb) des kann der Installateur die günstigsten Anschlüsse an Gerätes konstant gehalten. -
Seite 29: Luftaustritt
10.4 Luftaustritte 10.5 Schalldämpfer Die Abluftgitter sind aus Kunststoff hergestellt. Der Geräuschpegel an den Auslässen und Abluft- Im Gitter ist ein Abluftfilter eingesetzt, der zur anschlüssen sind sehr niedrig. Trotzdem ist es Reinigung entfernt werden kann. bei Bedarf möglich, sie durch Einsetzen von Die Manschetten mit Rasterbefestigung Schalldämpfern in der Luftleitung zu reduzieren. -
Seite 30: Einsetzen Des Konstantvolumenreglers (Kvr)
10.5.1 Leitungsanbindungen an Verteiler-Sammler-Kombination 10.5.2 Einsetzen des Konstantvolumenstromreglers (KVR) Beim Einbau des KVRs ist darauf zu achten, dass die Anströmlöcher in Luftströmungsrichtung gerichtet sind. Abluftseite Zuluftseite Leitung 1 (in der Regel Küche) ohne Einsatz des Leitung 3 (in der Regel Wohnen) ohne Einsatz des KVR. -
Seite 31: Zusatzoptionen
11. Zusatzoptionen einer Rohrzange unbedingt gegengehalten 11.1 Elektro-Luftfilter werden, da sonst bei zu hohem Drehmoment eine Der Elektro-Luftfilter (Filterklasse F7) wird bei Beschädigung des Wärmetauschers auftreten kann Bestellung in der Verteiler-Sammler-Kombination (Bild 11.2.1). (Best.-Nr.: A 11323) integriert. Der elektrische Anschluss erfolgt über ein separates Netzteil (Bestell- Die Verbindungen sind abzudichten. - Seite 32 Temperaturregelung Die Zulufttemperatur-Regelung erfolgt bauseits über ein Thermostatventil (Best.-Nr.: A 11321) in Ver- bindung mit einem Fernfühler, welcher hinter dem Nachheizregister (in Strömungsrichtung) angeordnet ist. Für die Montage des Fernfühlers sind am Wärme- tauscher Befestigungslöcher vorgesehen. Bei der Montage ist die Halterung des Fernfühlers mit den mitgelieferten Schrauben in die Befestigungs- löcher anzuschrauben.
-
Seite 33: Technische Daten
12. Technische Daten RecoverySmart mit Sommerbypass Bestell-Nr. C 4900 Gewicht 63 kg Geräteabmessungen L x B x H 610 x 585 x 685 mm Anschlussstutzen ∅ 160 mm Luftleistung Zuluft Abluft Externe Pressung Stufe 1 - Feuchteschutz (FL) 110 m³/h 110 m³/h 100 Pa 150 Pa... -
Seite 34: Schaltpläne
13. Elektro-Schaltpläne 13.1 Übersichtsplan RecoverySmart mit SB... -
Seite 35: Anschlussplan Recoverysmart Mit Sb
13.2 Anschlussplan RecoverySmart mit SB Bild 13.2.1... -
Seite 36: Bedienungslanleitung
L u ftf ilter richt en s ich n ac h tauscher ist insbesonders auf anzuziehen. der vorhandenen Luftqualität. Verschmutzungen zwischen den SCHRAG empfiehlt die Luftfilter einzelnen Lamellen zu achten. Vor der erneuten Inbetriebnahme alle 6 Monate zu reinigen bzw. des Lüftungsgerätes ist der auszutauschen. -
Seite 37: Elektro-Luftfilter
14.2 Elektro-Luftfilter Der Elektro-Luftfilter ist als Sonderzubehör in der separaten Verteiler-Sammler-Kombination integriert. Die Wartungsintervalle entsprechen den Intervallen der Luftfilter im Lüftungsgerät. Reinigung bzw. Austausch des Filtervlies Unterbrechen Sie die Stromzufuhr zum Filter. Entfernen Sie den Filter. Klappen Sie die 4 Verschlüsse der Ecken wie abgebildet nach oben. -
Seite 38: Problem: Unerwünschter Feuchteanfall
15. Problem: Unerwünschter Feuchteanfall in Lüftungsgeräten und deren Kanalsystem, bei Lüftungsanlagen die nicht ständig in Betrieb sind Zum besseren Verständnis im Umgang mit Anlagen zur Kontrollierten Wohnungslüftung haben wir die folgenden Informationen zusammengestellt. Sie sollen dabei helfen, eventuell auftretende Schäden an den Lüftungsanlagen bei unsachgemäßer Installation und Handhabung zu vermeiden. -
Seite 39: Übergabeprotokoll
16. Übergabeprotokoll SCHRAG Lüftungsgerät mit Wärmerückgewinnung RecoverySmart Hiermit wird bestätigt, dass durch die Einbaufirma ..............................................................................im Gebäude des Gebrauchsnehmers ..................................................ein SCHRAG Lüftungsgerät mit Wärmerückgewinnung vom Typ: RecoverySmart mit Sommerbypass Serien-Nr.: ........Baujahr: ........eingebaut wurde. Der Einbau erfolgte nach den derzeit gültigen technischen Richtlinien. - Seite 40 K o m f o r t l ü f t u n g K a c h e l o f e n - H e i z e i n s ä t z e E-Mail: info@schrag.de Internet: www.schrag.de Postanschrift: SCHRAG GmbH Hauptstraße 118...
