7.5.3 Hygro-Box für Aufputz-Montage,
Lüftungssteuerung 3-stufig
Artikel-Nr.: C 7410
•
0-55% r.LF = Stufe1, 55-65% r.LF = Stufe 2, >65% r.LF = Stufe 3
•
0-65% r.LF = Stufe1, 65-75% r.LF = Stufe 2, >75% r.LF = Stufe 3
•
0-75% r.LF = Stufe1, 75-85% r.LF = Stufe 2, >85% r.LF = Stufe 3
Bei fehlendem Jumper ist der mittlere Bereich aktiv.
Technische Daten Hygro-Box
Abmessungen:
Betriebsspannung:
Stromaufnahme:
Genauigkeit der Ansprechschwellen:
Hysterese der Ansprechschwellen:
Ausgangsspannung Stufe 1:
Ausgangsspannung Stufe 2:
Ausgangsspannung Stufe 3:
Genauigkeit der Ausgangsspannung:
Betriebsbedingungen:
Umgebungstemperatur:
Rel. Luftfeuchtigkeit:
Im Sinne der technischen Weiterentwicklung können diese Angaben jederzeit geändert bzw. ergänzt werden.
Techn. Änderungen vorbehalten.

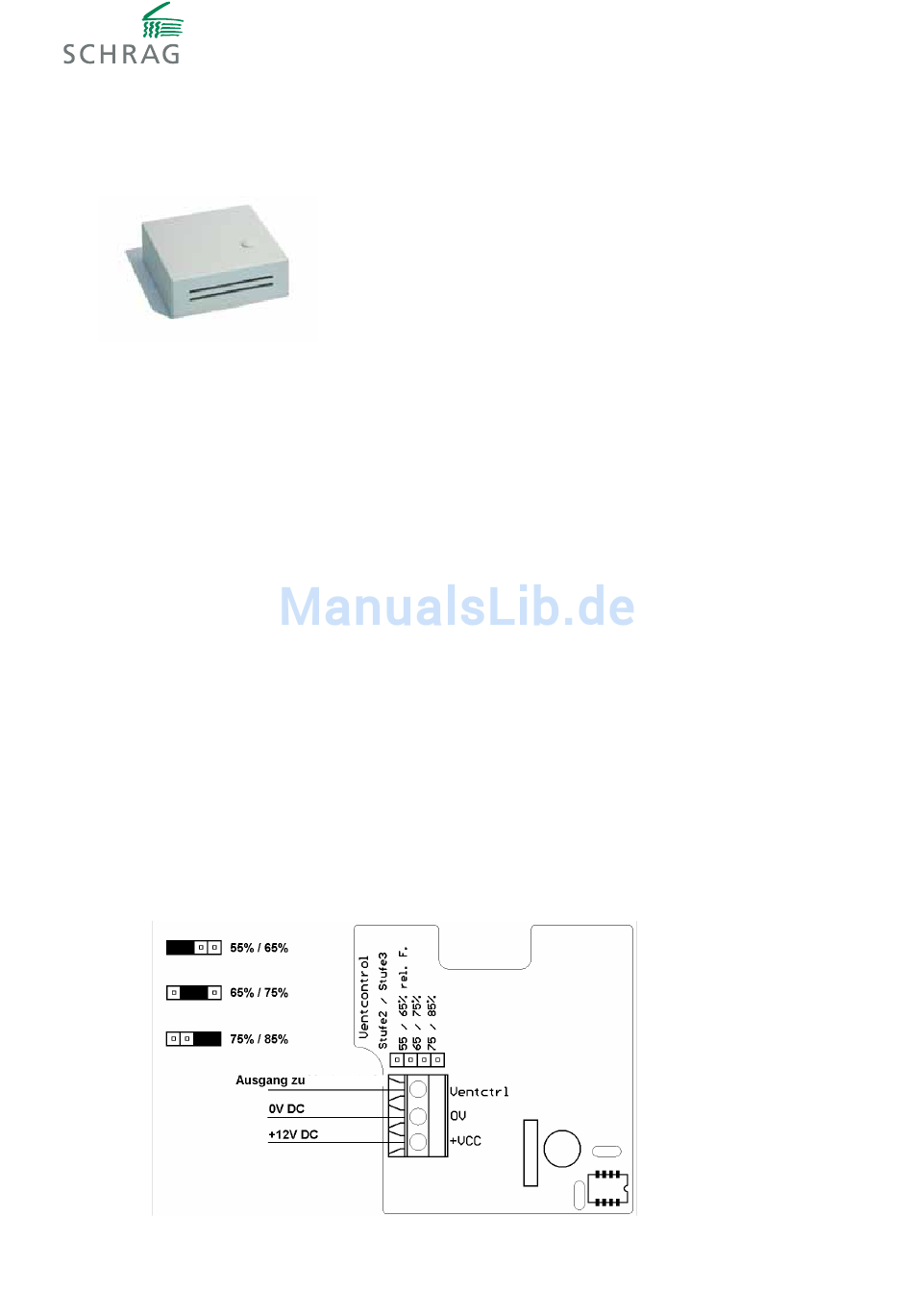

Anschlussbild / Jumper-Stellungen
12
Der Hygrostat „Hygro-Box" ist für den mehrstufigen Betrieb von
Lüftungsanlagen geeignet. Der Hygrostat wird mittels Dreidraht-
leitung an die Lüftungssteuerung angeschlossen. Es kann zwi-
schen drei verschiedenen Ansprechbereichen gewählt werden.
Die Bereiche werden durch das Setzen des entsprechenden
Jumpers gewählt:
71x71x26mm
8 .. 15V DC
max. 25 mA
+/- 3% rel. Luftfeuchtigkeit
5% rel. Luftfeuschtigkeit
0.38 Vdc, Ri = 3.6 KOhm
1.59 Vdc, Ri = 15 KOhm
4.20 Vdc, Ri = 3.6 Kohm
+/- 2.5%
5 – 40 o C
0 - 95% (nicht kondensierend)
