8.3 Befestigungssätze
Für die Bodenaufstellung des Lüftungsgerätes, ebenso wie für die Verteiler-Sammler-Kombination,
sind Gerätefüße erhältlich. Für die Wandmontage bzw. die Deckenbefestigung der Verteiler-Sammler-
Kombination sind im SCHRAG-Lieferprogramm ebenfalls Befestigungssätze enthalten. Diese bestehen
aus lackierten Metallrahmen. Zur akustischen Entkopplung sind bei der Boden- und Wandmontage als auch
bei der Deckenaufhängung der Verteiler-Sammler-Kombination Gummipuffer bzw. Moosgummiunterlagen
vorzusehen.
Geräteständersatz (Bodengerät)
Wandkonsole RecoverySmart
Verteilerständersatz (Bodengerät)
Wandkonsole Verteiler-Sammler-Kombination
Deckenaufhängung Verteiler-Sammler-Kombination
Die Befestigung erfolgt entsprechend den folgenden Montagebeispielen.
18

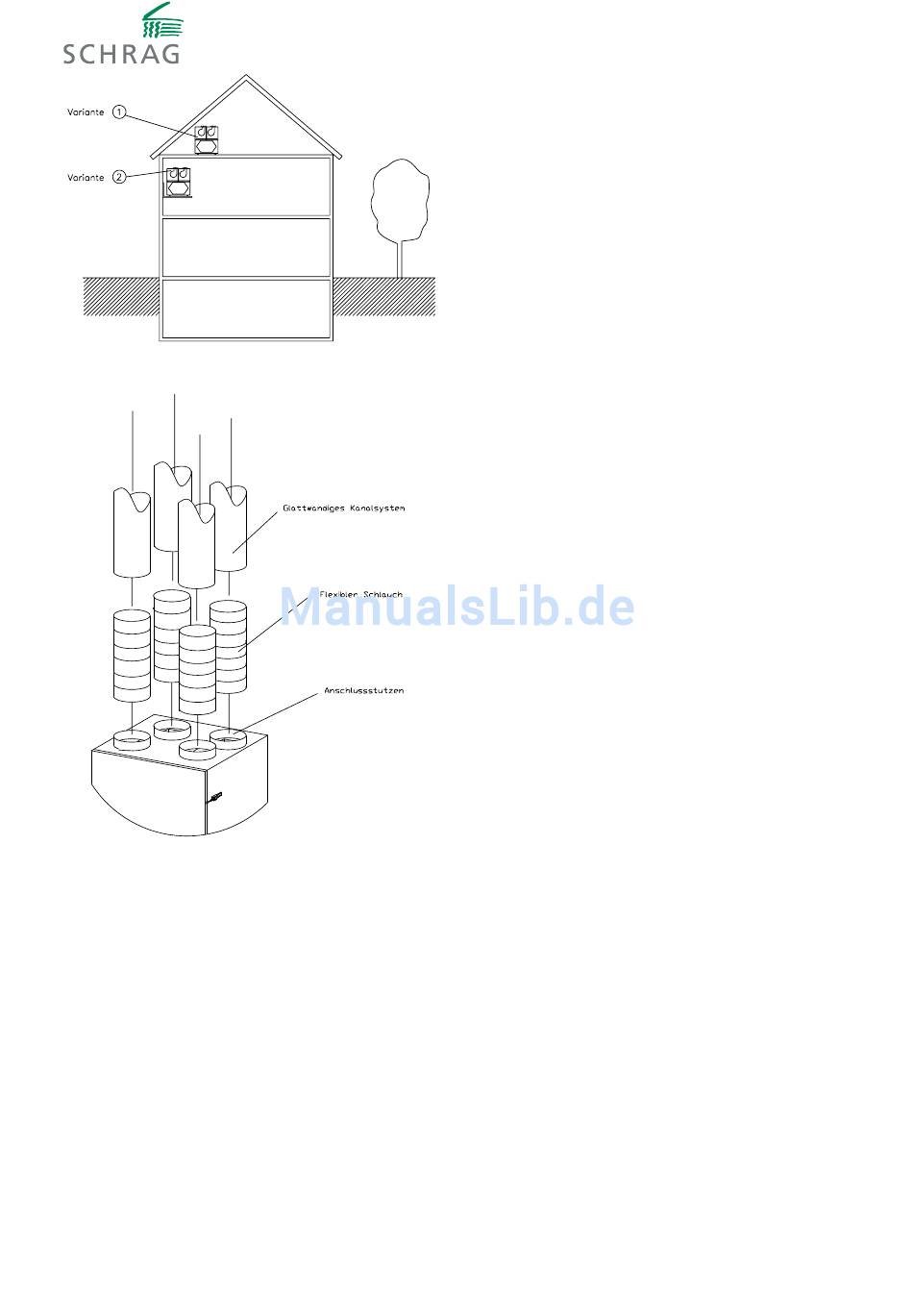

Bei Wandmontage (Bild 8.2.2, Variante 2) über
eine Konsole oder bei der Bodenmontage
(Bild 8.2.2, Variante 1) ist eine Schwingungs-
dämpfung bauseits z.B. über Moosgummi-
unterlagen bzw. Gummipuffer vorzusehen.
Zur Installation des Lüftungsgerätes sind im
SCHRAG-Lüftungsprogramm unterschiedliche
Befestigungssätze erhältlich.
Bild 8.2.2
Zur schwingungsentkoppelten Montage der
Anschlussleitungen wird flexibles Leitungsmaterial
∅ 160 mm empfohlen.
Zur Vermeidung von unnötigen Druckverlusten sollte
möglichst früh nach der flexiblen Anbindung auf
glattwandiges Kanalmaterial übergegangen werden
(Bild 8.2.3).
Beim Einbau des Lüftungsgerätes ist darauf zu
achten, dass für Reinigungs- und Wartungs-
arbeiten ein Mindestmaß vor der Revisionsseite
von 50 cm freigehalten wird.
Ebenso ist über dem Gerät ein Mindestmaß von
40 cm freizuhalten.
Abhängig von den baulichen Gegebenheiten ist
ein zentraler Gerätestandort zu wählen, bei dem
sich kurze und strömungsgünstige Leitungs-
führungen ergeben.
Bild 8.2.3
Best.-Nr.:
Best.-Nr.:
Best.-Nr.:
Best.-Nr.:
Best.-Nr.:
C 7364
C 7395
C 7364
C 4355
C 4360
