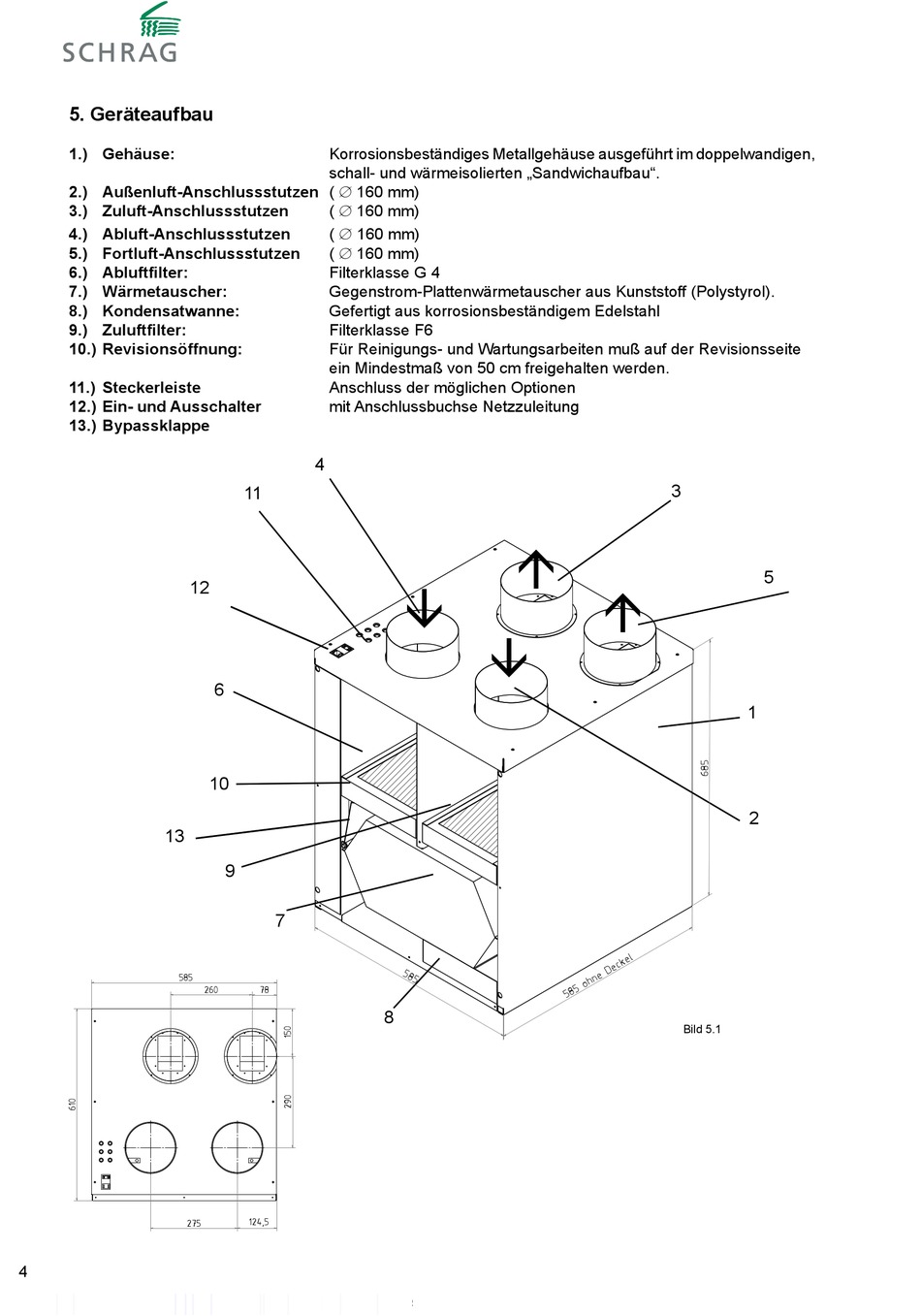

5. Geräteaufbau
1.) Gehäuse:
2.) Außenluft-Anschlussstutzen ( ∅ 160 mm)
3.) Zuluft-Anschlussstutzen
4.) Abluft-Anschlussstutzen
5.) Fortluft-Anschlussstutzen
6.) Abluftfilter:
7.) Wärmetauscher:
8.) Kondensatwanne:
9.) Zuluftfilter:
10.) Revisionsöffnung:
11.) Steckerleiste
12.) Ein- und Ausschalter
13.) Bypassklappe
13
585
275
4
Korrosionsbeständiges Metallgehäuse ausgeführt im doppelwandigen,
schall- und wärmeisolierten „Sandwichaufbau".
( ∅ 160 mm)
( ∅ 160 mm)
( ∅ 160 mm)
Filterklasse G 4
Gegenstrom-Plattenwärmetauscher aus Kunststoff (Polystyrol).
Gefertigt aus korrosionsbeständigem Edelstahl
Filterklasse F6
Für Reinigungs- und Wartungsarbeiten muß auf der Revisionsseite
ein Mindestmaß von 50 cm freigehalten werden.
Anschluss der möglichen Optionen
mit Anschlussbuchse Netzzuleitung
4
11
12
6
10
9
7
260
78
124,5
â
â
8
3
5
1
2
Bild 5.1
