10.3 Anschlüsse Verteiler-Sammler-
Kombination
Keiner der Anschluss-Stutzen wird an der Verteiler-
Sammler-Kombination montiert geliefert. Dadurch
kann der Installateur die günstigsten Anschlüsse an
der Verteiler-Sammler-Kombination zum Einsetzen
der Anschluss-Stutzen für die flexiblen Luftleitungen
wählen. Die Aussparungen an der Verteiler-Sammler-
Kombination sind bei der Auslieferung mit einer
Isolierung verschlossen. Die Isolierung wird bei
der Montage entsprechend den Anschluss-Stutzen
mit einem Messer ausgeschnitten. Anschließend
kann der Anschluss-Stutzen ∅ 80 mm mit der
Bayonettseite in die Öffnung eingedreht werden. Alle
Anschluss-Stutzen besitzen außen ein Befestigungs-
gewinde mit 16 mm Steigung, wodurch eine rasche
Befestigung durch eine halbe Drehung der fexiblen
Luftleitung auf dem Anschluss-Stutzen möglich ist.
Zu- und abluftseitig sind an der Verteiler-Sammler-
Kombination jeweils 8 Anschlüsse vorhanden.
Zuluftseitig stehen je 4 Anschlüsse seitlich und
4 Anschlüsse an der Stirnseite zur Verfügung.
Abluftseitig sind seitlich 6 Aussparungen und an der
Stirnseite 2 Aussparungen angebracht.
Wichtig: Es sind flexible Luftleitungen mit
Rechtsgewinde vorzusehen.
Bei den Anschluss-Stutzen für die ''Zulufträume''
werden die Konstantvolumenstromregler (KVR)
direkt an der Verteiler-Sammler-Kombination
eingesetzt. Die KVR's für die Entlüftung aus den
Ablufträumen werden im Abluftventil eingesetzt.
Um die Funktionsweise der KVR's sicherzustellen,
ist beim Einbau darauf zu achten, dass die Anström-
löcher in Luftströmungsrichtung gerichtet sind.
26
Die KVR's erfüllen folgende Aufgaben:
-
Je nach eingesetztem KVR wird der Luft-
volumenstrom unabhängig von der Stufen-
einstellung (Normal- bzw. Spitzenbetrieb) des
Gerätes konstant gehalten.
-
Die unterschiedlichen Druckverluste der Luft-
leitungen auszugleichen und so jede Nach-
regelung der Anlage zu vermeiden.
Die Luftmenge reguliert sich je nach eingesetztem
Konstantvolumenstromregler auf 15 m³/h, 25 m³/h,
30 m³/h oder 40 m³/h ein.
In Räumen, in denen eine Schaltung Normal- auf
Spitzenbetrieb („Partylüftung") gefordert wird,
kommen anstelle der KVR`s Anschluss-Stutzen mit
Selbstverstärker-Membrane zum Einsatz. Diese
Anschluss-Stutzen werden sowohl zu- als auch ab-
luftseitig direkt an der Verteiler-Sammler-Kombi-
nation montiert.

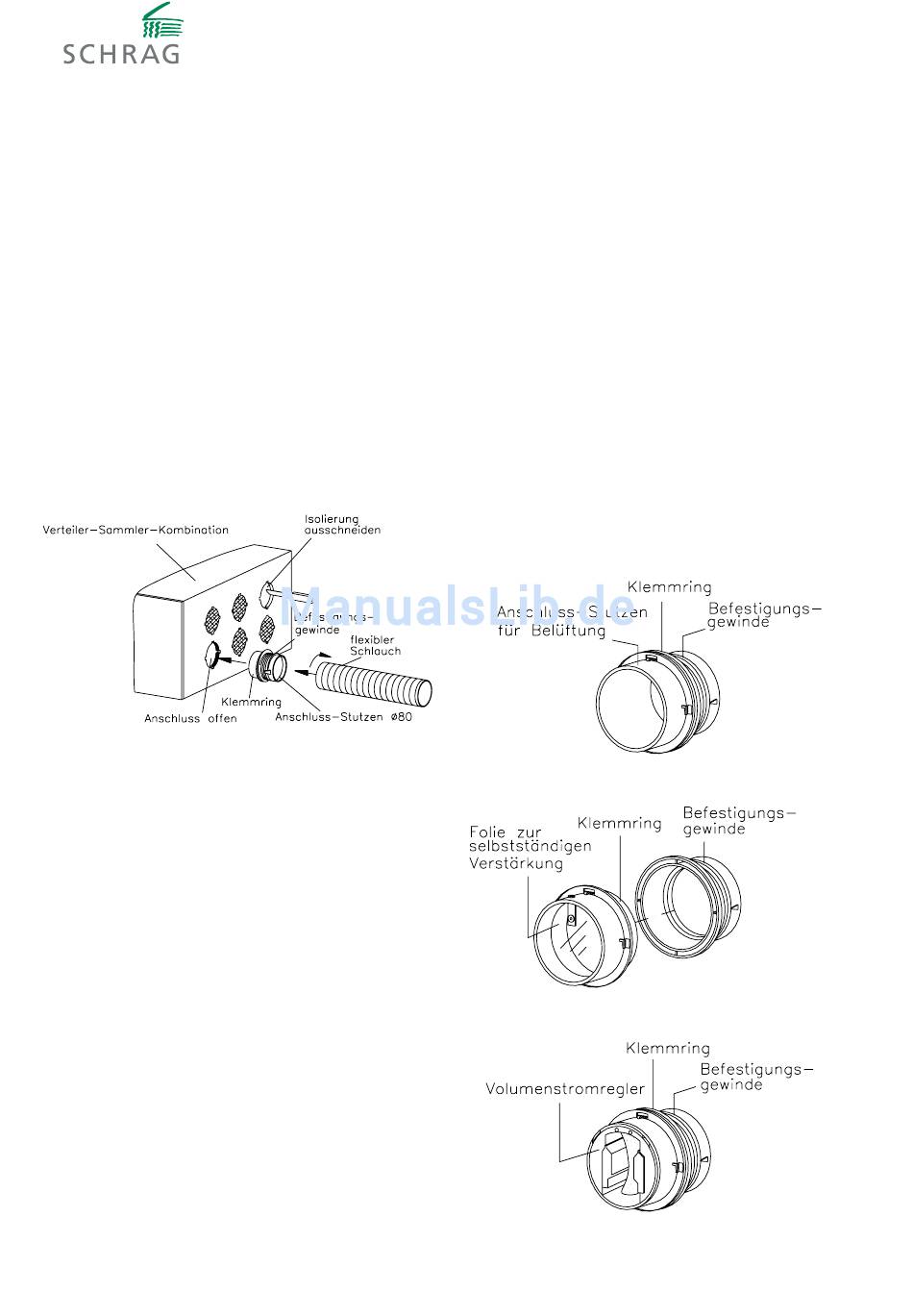

Bild 10.3.1
Bild 10.3.2
