Inhaltszusammenfassung für HT Instruments F3000U

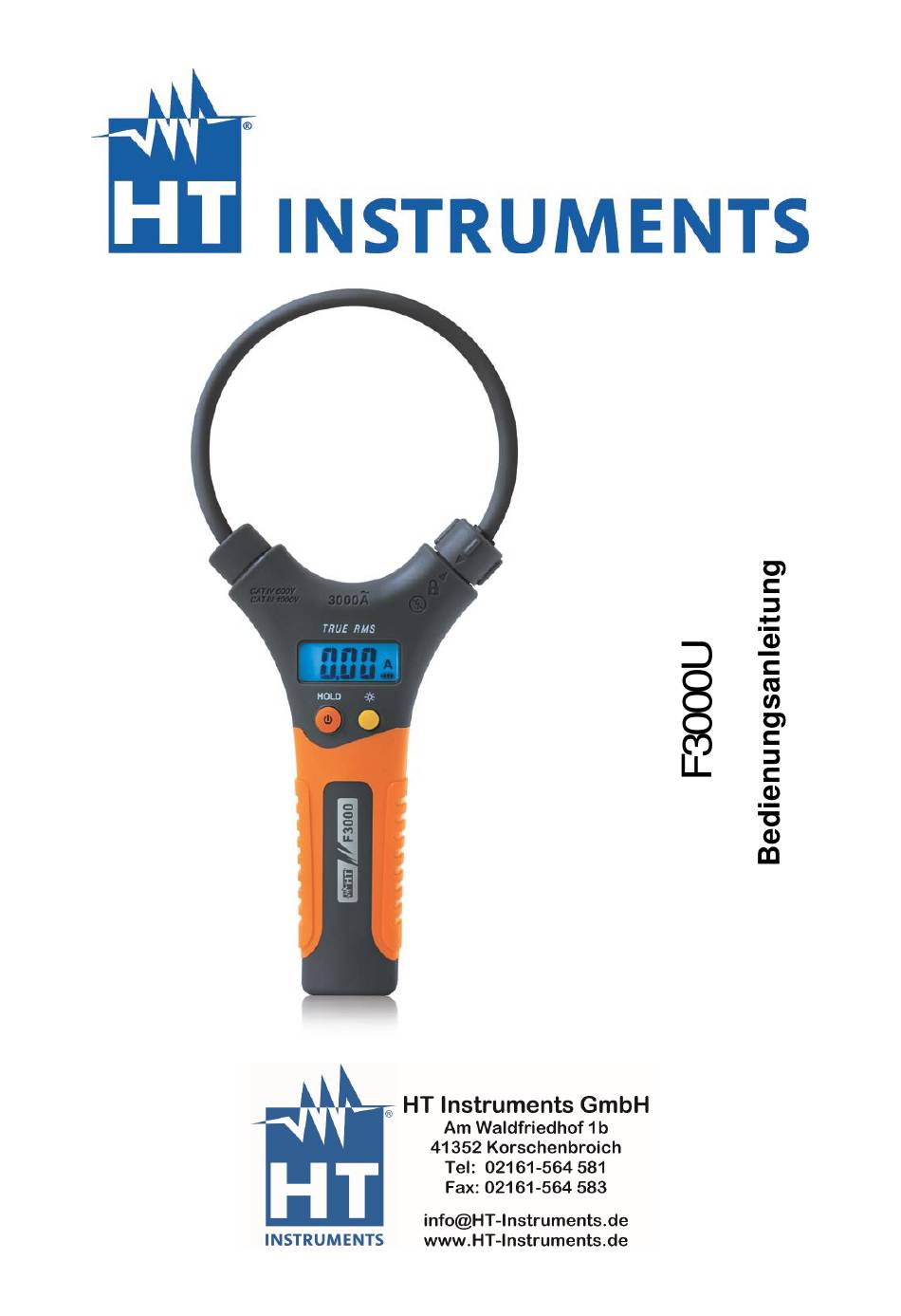

- Seite 1 Copyright HT 2017 Version DE 1.00 - 24/04/2017...
-
Seite 2: Inhaltsverzeichnis
F3000U Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 VORBEREITUNG ZUM GEBRAUCH ................4 3.1. Vorbereitende Prüfung..................... 4 3.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
F3000U 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
F3000U • Messen Sie keine Stromkreise, die die spezifizierten Spannungs- oder Stromgrenzen überschreiten. • Prüfen Sie, ob die Batterien korrekt installiert sind. • 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für... -
Seite 5: Allgemeine Beschreibung

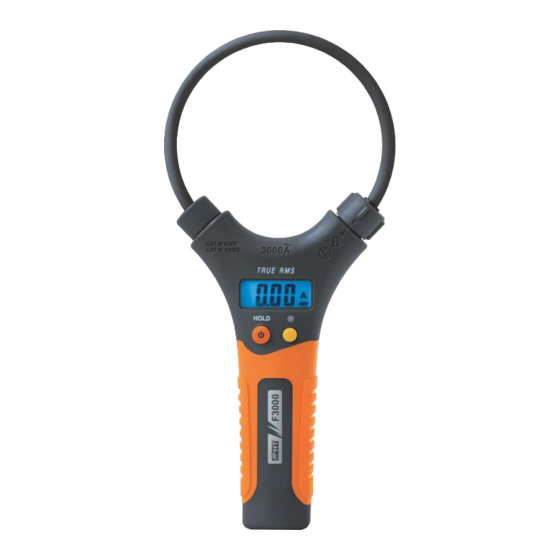

Fall sind die Transienten-Belastungen variabel; aus diesem Grund erfordert die Norm, dass die Transientenfestigkeit des Geräts dem Benutzer bekannt sein muss. 2. ALLGEMEINE BESCHREIBUNG Die Strommesszange F3000U hat die folgenden Eigenschaften: • Messung von AC TRMS Strom bis 3000A • Ausgangssignal für die Verwendung und Anschluss an ein digitales Multimeter •... -
Seite 6: Nomenklatur
F3000U 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Öffnende flexible Zange 2. Anschluss zur Öffnung / Schließung der flexiblen Zange 3. Wahlschalter Messbereiche 4. LED Anzeige Gerät eingeschaltet/leere Batterien (ON/OFF) Taste 6. Sicherheitsstecker für Verbindung mit einem Multimeter 7. Ausgangskabel Abb. -
Seite 7: Öffnung/Schließung Der Flexiblen Zange
F3000U 4.3. ÖFFNUNG/SCHLIEßUNG DER FLEXIBLEN ZANGE ACHTUNG • Um die Messgerätegenauigkeits-Spezifikationen zu erreichen, legen Sie den Leiter möglichst immer ins Zentrum der Zangenöffnung (siehe Fig. 2). • Wenn Sie das Gerät mit/von offen liegenden Leitern verbinden/abtrennen, falls es nicht möglich sein sollte, Spannung abzutrennen, treffen Sie entsprechende Sicherheitsmaßnahmen (z.B. -
Seite 8: Anweisungen Zum Gebrauch
” 6. Drücken Sie die RANGE Taste auf dem Multimeter zur Auswahl desselben Bereiches, der an der F3000U eingestellt ist. Der Wert erscheint im Display für 2 Sekunden. 7. Öffnen Sie den flexiblen Stromwandler und umschließen Sie damit den Phasenleiter (siehe Fig. -
Seite 9: Messung Von Ac Strom Zusammen Mit Multimeter Ht64
5. Drücken Sie die F2(MODE) Taste auf dem Multimeter zur Auswahl der Messung. “ ” 6. Drücken sie die RANGE Taste auf dem Multimeter zur Auswahl desselben Bereiches, der an der F3000U eingestellt ist. Dieser Wert erscheint an der oberen linken Ecke des Displays. DE - 8... - Seite 10 F3000U 7. Öffnen Sie den flexiblen Stromwandler und umschließen Sie damit den Phasenleiter (siehe Fig. 4). Der Stromwert in A erscheint auf dem Display des Multimeters. DE - 9...
-
Seite 11: Wartung Und Pflege
F3000U 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten niemals technischen Grenzwerte dieser Bedienungsanleitung angegeben sind bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. -
Seite 12: Lebensende
F3000U 6.4. LEBENSENDE ACHTUNG: Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile fachgemäß und getrennt voneinander entsorgt werden müssen. 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als [%Ablesung + mV] bei Temperatur 23°C±5°C, <80%RH... -
Seite 13: Zubehör
F3000U Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Niederspannungsgeräte 2014/35/EU (LVD) und Richtlinie EMC 2014/30/EU. Dieses Produkt ist konform im Sinne der Europäischen Richtlinie 2011/65/EU (RoHS) und der Europäischen Richtlinie 2012/19/EU (WEEE). 7.3. ZUBEHÖR 7.3.1. Standard-Lieferumfang • Transporttasche •...
