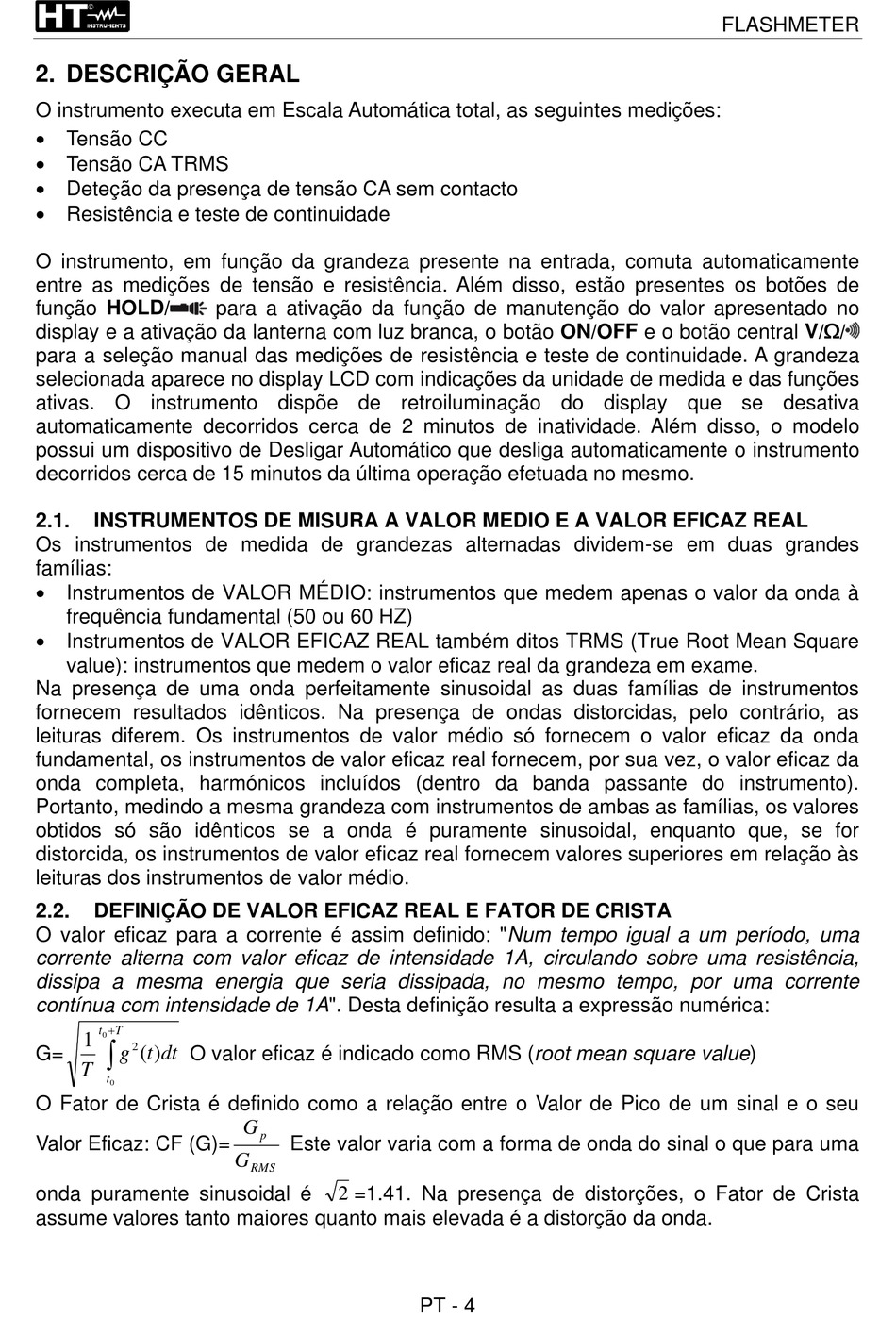

2. DESCRIÇÃO GERAL
O instrumento executa em Escala Automática total, as seguintes medições:
• Tensão CC
• Tensão CA TRMS
• Deteção da presença de tensão CA sem contacto
• Resistência e teste de continuidade
O instrumento, em função da grandeza presente na entrada, comuta automaticamente
entre as medições de tensão e resistência. Além disso, estão presentes os botões de
função HOLD/
display e a ativação da lanterna com luz branca, o botão ON/OFF e o botão central V/Ω/
para a seleção manual das medições de resistência e teste de continuidade. A grandeza
selecionada aparece no display LCD com indicações da unidade de medida e das funções
ativas. O instrumento dispõe de retroiluminação do display que se desativa
automaticamente decorridos cerca de 2 minutos de inatividade. Além disso, o modelo
possui um dispositivo de Desligar Automático que desliga automaticamente o instrumento
decorridos cerca de 15 minutos da última operação efetuada no mesmo.
2.1.
INSTRUMENTOS DE MISURA A VALOR MEDIO E A VALOR EFICAZ REAL
Os instrumentos de medida de grandezas alternadas dividem-se em duas grandes
famílias:
• Instrumentos de VALOR MÉDIO: instrumentos que medem apenas o valor da onda à
frequência fundamental (50 ou 60 HZ)
• Instrumentos de VALOR EFICAZ REAL também ditos TRMS (True Root Mean Square
value): instrumentos que medem o valor eficaz real da grandeza em exame.
Na presença de uma onda perfeitamente sinusoidal as duas famílias de instrumentos
fornecem resultados idênticos. Na presença de ondas distorcidas, pelo contrário, as
leituras diferem. Os instrumentos de valor médio só fornecem o valor eficaz da onda
fundamental, os instrumentos de valor eficaz real fornecem, por sua vez, o valor eficaz da
onda completa, harmónicos incluídos (dentro da banda passante do instrumento).
Portanto, medindo a mesma grandeza com instrumentos de ambas as famílias, os valores
obtidos só são idênticos se a onda é puramente sinusoidal, enquanto que, se for
distorcida, os instrumentos de valor eficaz real fornecem valores superiores em relação às
leituras dos instrumentos de valor médio.
2.2.
DEFINIÇÃO DE VALOR EFICAZ REAL E FATOR DE CRISTA
O valor eficaz para a corrente é assim definido: "Num tempo igual a um período, uma
corrente alterna com valor eficaz de intensidade 1A, circulando sobre uma resistência,
dissipa a mesma energia que seria dissipada, no mesmo tempo, por uma corrente
contínua com intensidade de 1A". Desta definição resulta a expressão numérica:
+T
t
1
0
2
G=
g
) (
t
dt
O valor eficaz é indicado como RMS (root mean square value)
T
t
0
O Fator de Crista é definido como a relação entre o Valor de Pico de um sinal e o seu
Valor Eficaz: CF (G)=
onda puramente sinusoidal é
assume valores tanto maiores quanto mais elevada é a distorção da onda.
para a ativação da função de manutenção do valor apresentado no
Este valor varia com a forma de onda do sinal o que para uma
2 =1.41. Na presença de distorções, o Fator de Crista
PT - 4
