5.4. TESTE DE CONTINUIDADE
Antes de efetuar uma medição de resistência, verificar se o circuito em
exame não está a ser alimentado e se existirem condensadores, os
mesmos estão descarregados.

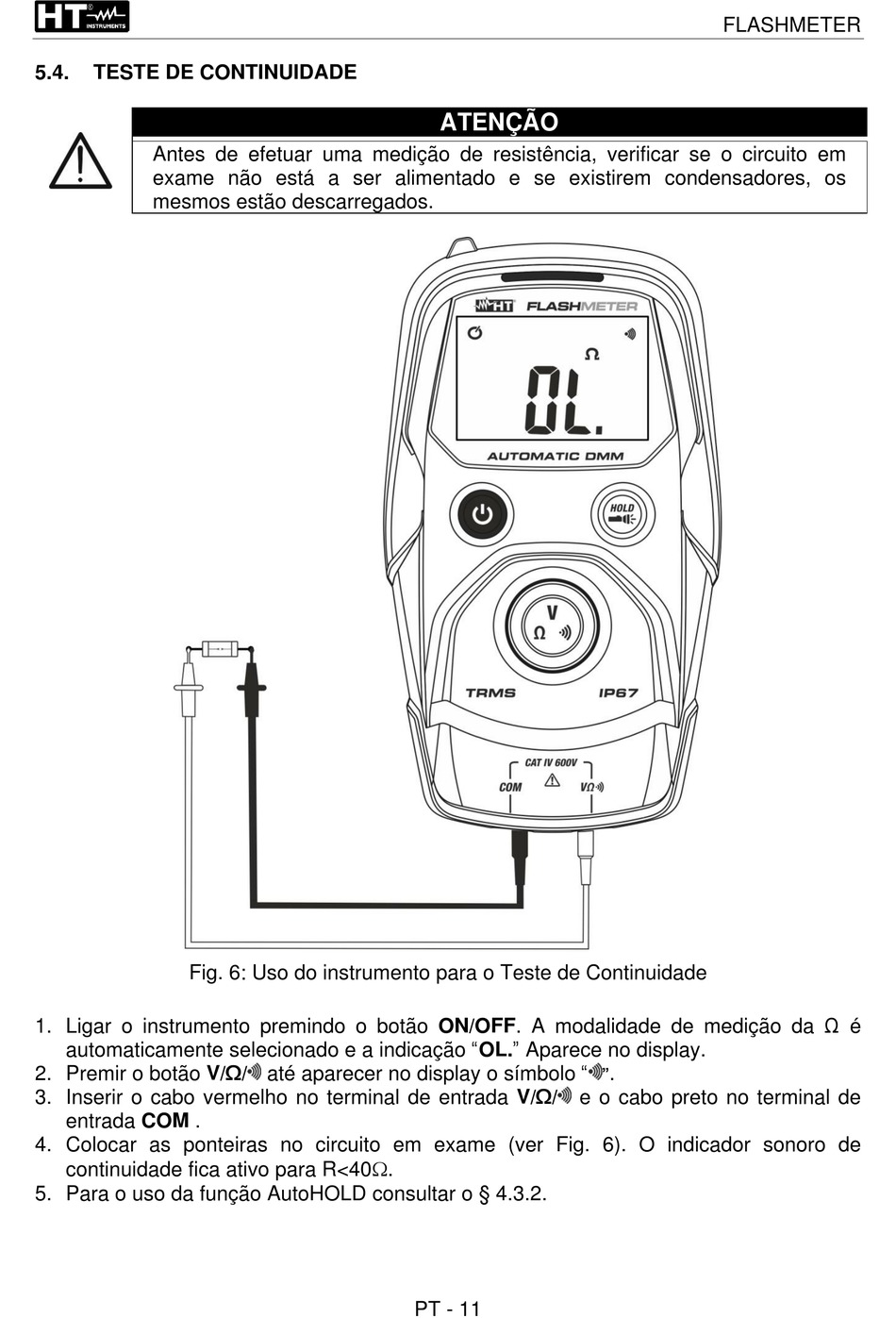

Fig. 6: Uso do instrumento para o Teste de Continuidade
1. Ligar o instrumento premindo o botão ON/OFF. A modalidade de medição da Ω é
automaticamente selecionado e a indicação "OL." Aparece no display.
2. Premir o botão V/Ω/ até aparecer no display o símbolo "
3. Inserir o cabo vermelho no terminal de entrada V/Ω/
entrada COM .
4. Colocar as ponteiras no circuito em exame (ver Fig. 6). O indicador sonoro de
continuidade fica ativo para R<40.
5. Para o uso da função AutoHOLD consultar o § 4.3.2.
ATENÇÃO
e o cabo preto no terminal de
PT - 11
