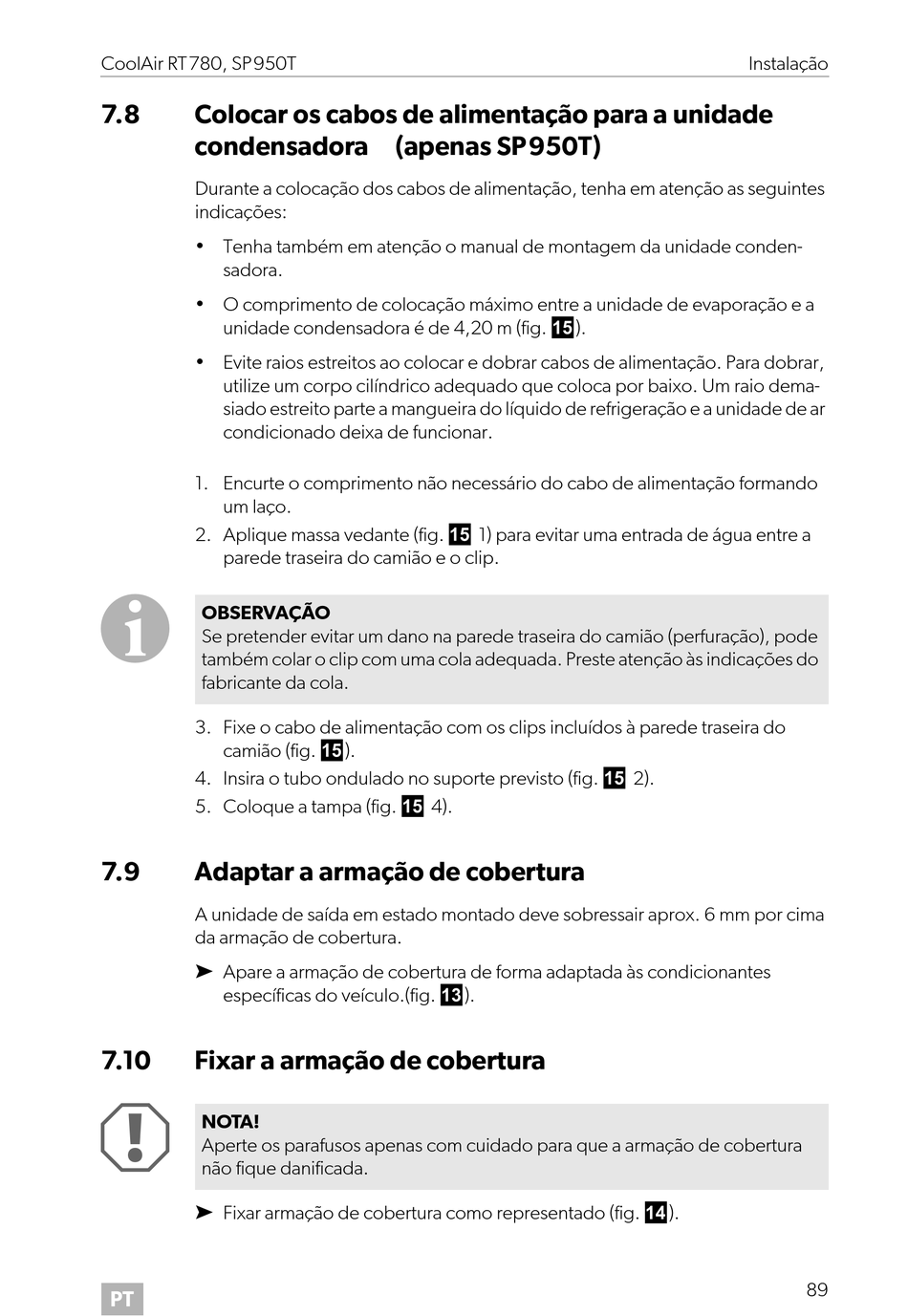

CoolAir RT780, SP950T
7.8 Colocar os cabos de alimentação para a unidade
condensadora (apenas SP950T)
Durante a colocação dos cabos de alimentação, tenha em atenção as seguintes
indicações:
• Tenha também em atenção o manual de montagem da unidade conden-
sadora.
• O comprimento de colocação máximo entre a unidade de evaporação e a
unidade condensadora é de 4,20 m (fig. e).
• Evite raios estreitos ao colocar e dobrar cabos de alimentação. Para dobrar,
utilize um corpo cilíndrico adequado que coloca por baixo. Um raio dema-
siado estreito parte a mangueira do líquido de refrigeração e a unidade de ar
condicionado deixa de funcionar.
1. Encurte o comprimento não necessário do cabo de alimentação formando
um laço.
2. Aplique massa vedante (fig. e 1) para evitar uma entrada de água entre a
parede traseira do camião e o clip.
I
OBSERVAÇÃO
Se pretender evitar um dano na parede traseira do camião (perfuração), pode
também colar o clip com uma cola adequada. Preste atenção às indicações do
fabricante da cola.
3. Fixe o cabo de alimentação com os clips incluídos à parede traseira do
camião (fig. e).
4. Insira o tubo ondulado no suporte previsto (fig. e 2).
5. Coloque a tampa (fig. e 4).
7.9 Adaptar a armação de cobertura
A unidade de saída em estado montado deve sobressair aprox. 6 mm por cima
da armação de cobertura.
➤ Apare a armação de cobertura de forma adaptada às condicionantes
específicas do veículo.(fig. c).
7.10 Fixar a armação de cobertura
A
NOTA!
Aperte os parafusos apenas com cuidado para que a armação de cobertura
não fique danificada.
➤ Fixar armação de cobertura como representado (fig. d).
PT
Instalação
89
