Installasjon

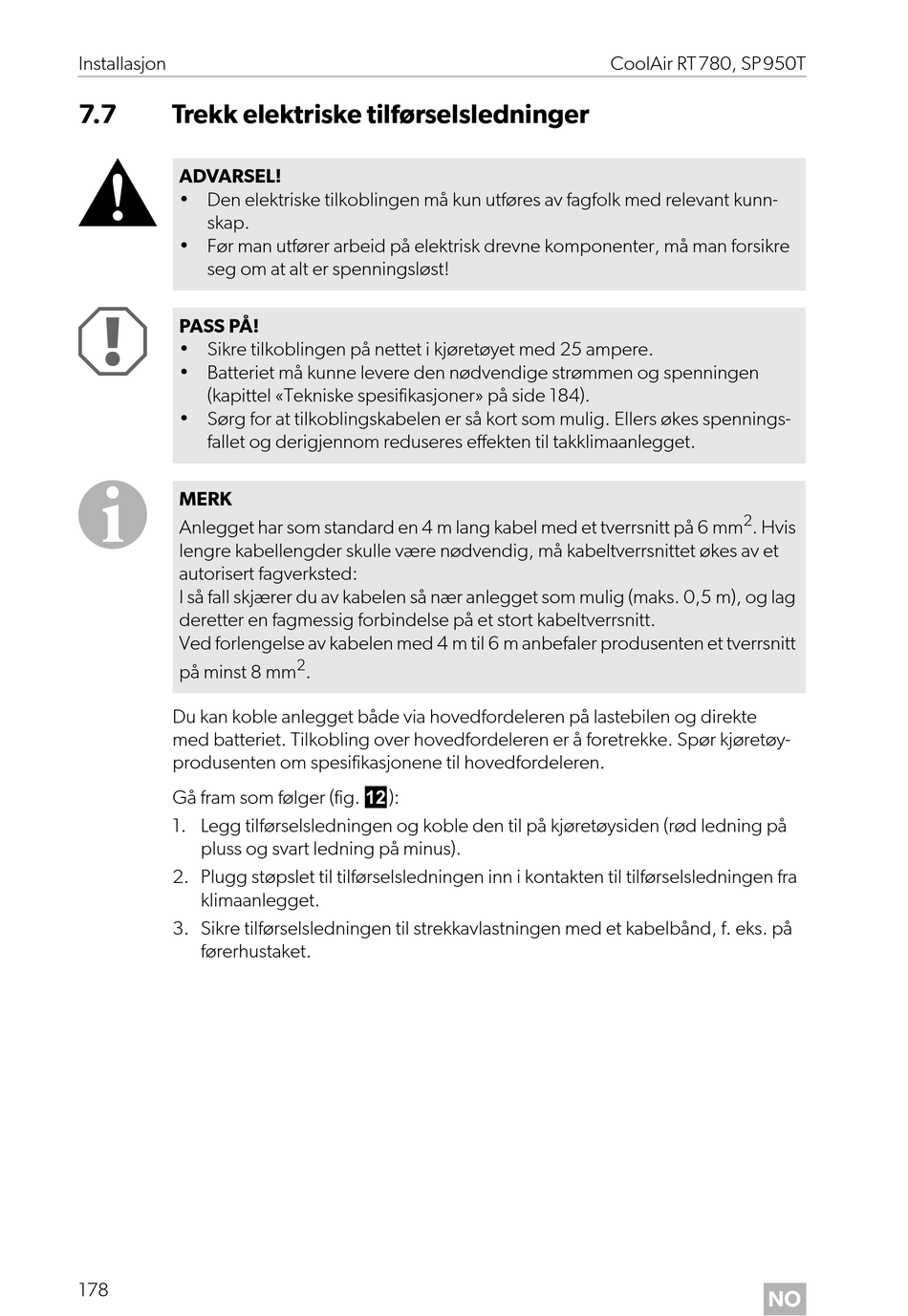

7.7 Trekk elektriske tilførselsledninger
!
ADVARSEL!
• Den elektriske tilkoblingen må kun utføres av fagfolk med relevant kunn-
skap.
• Før man utfører arbeid på elektrisk drevne komponenter, må man forsikre
seg om at alt er spenningsløst!
A
PASS PÅ!
• Sikre tilkoblingen på nettet i kjøretøyet med 25 ampere.
• Batteriet må kunne levere den nødvendige strømmen og spenningen
(kapittel «Tekniske spesifikasjoner» på side 184).
• Sørg for at tilkoblingskabelen er så kort som mulig. Ellers økes spennings-
fallet og derigjennom reduseres effekten til takklimaanlegget.
I
MERK
Anlegget har som standard en 4 m lang kabel med et tverrsnitt på 6 mm
lengre kabellengder skulle være nødvendig, må kabeltverrsnittet økes av et
autorisert fagverksted:
I så fall skjærer du av kabelen så nær anlegget som mulig (maks. 0,5 m), og lag
deretter en fagmessig forbindelse på et stort kabeltverrsnitt.
Ved forlengelse av kabelen med 4 m til 6 m anbefaler produsenten et tverrsnitt
på minst 8 mm
Du kan koble anlegget både via hovedfordeleren på lastebilen og direkte
med batteriet. Tilkobling over hovedfordeleren er å foretrekke. Spør kjøretøy-
produsenten om spesifikasjonene til hovedfordeleren.
Gå fram som følger (fig. b):
1. Legg tilførselsledningen og koble den til på kjøretøysiden (rød ledning på
pluss og svart ledning på minus).
2. Plugg støpslet til tilførselsledningen inn i kontakten til tilførselsledningen fra
klimaanlegget.
3. Sikre tilførselsledningen til strekkavlastningen med et kabelbånd, f. eks. på
førerhustaket.
178
2
.
CoolAir RT 780, SP 950T
2
. Hvis
NO
