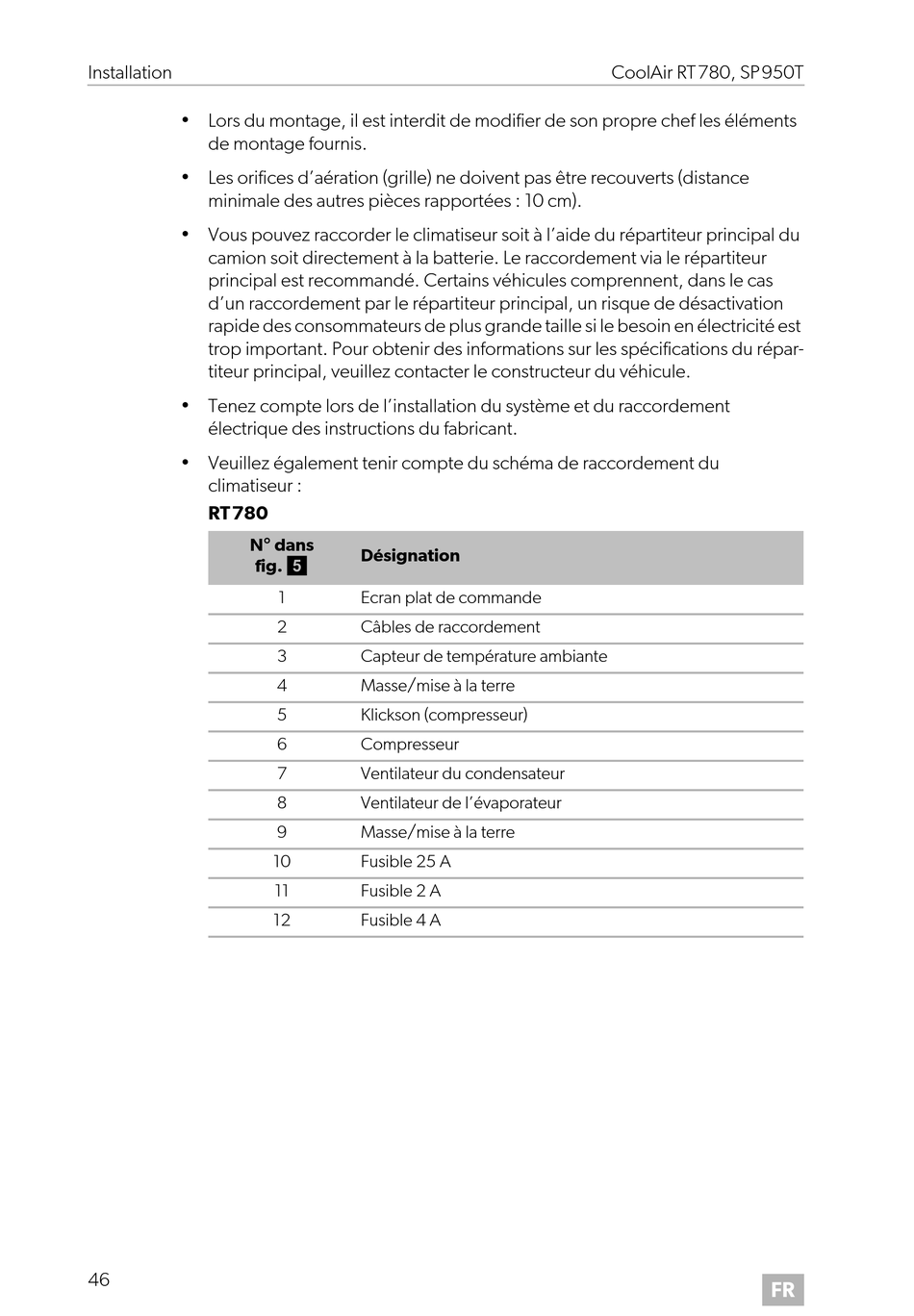

Dometic COOLAIR RT780 Montageanleitung Seite 46

Installation
• Lors du montage, il est interdit de modifier de son propre chef les éléments
de montage fournis.
• Les orifices d'aération (grille) ne doivent pas être recouverts (distance
minimale des autres pièces rapportées : 10 cm).
• Vous pouvez raccorder le climatiseur soit à l'aide du répartiteur principal du
camion soit directement à la batterie. Le raccordement via le répartiteur
principal est recommandé. Certains véhicules comprennent, dans le cas
d'un raccordement par le répartiteur principal, un risque de désactivation
rapide des consommateurs de plus grande taille si le besoin en électricité est
trop important. Pour obtenir des informations sur les spécifications du répar-
titeur principal, veuillez contacter le constructeur du véhicule.
• Tenez compte lors de l'installation du système et du raccordement
électrique des instructions du fabricant.
• Veuillez également tenir compte du schéma de raccordement du
climatiseur :
RT 780
N° dans
fig. 5
46
Désignation
1 Ecran plat de commande
2 Câbles de raccordement
3 Capteur de température ambiante
4 Masse/mise à la terre
5 Klickson (compresseur)
6 Compresseur
7 Ventilateur du condensateur
8 Ventilateur de l'évaporateur
9 Masse/mise à la terre
10 Fusible 25 A
11 Fusible 2 A
12 Fusible 4 A
CoolAir RT 780, SP 950T
FR
