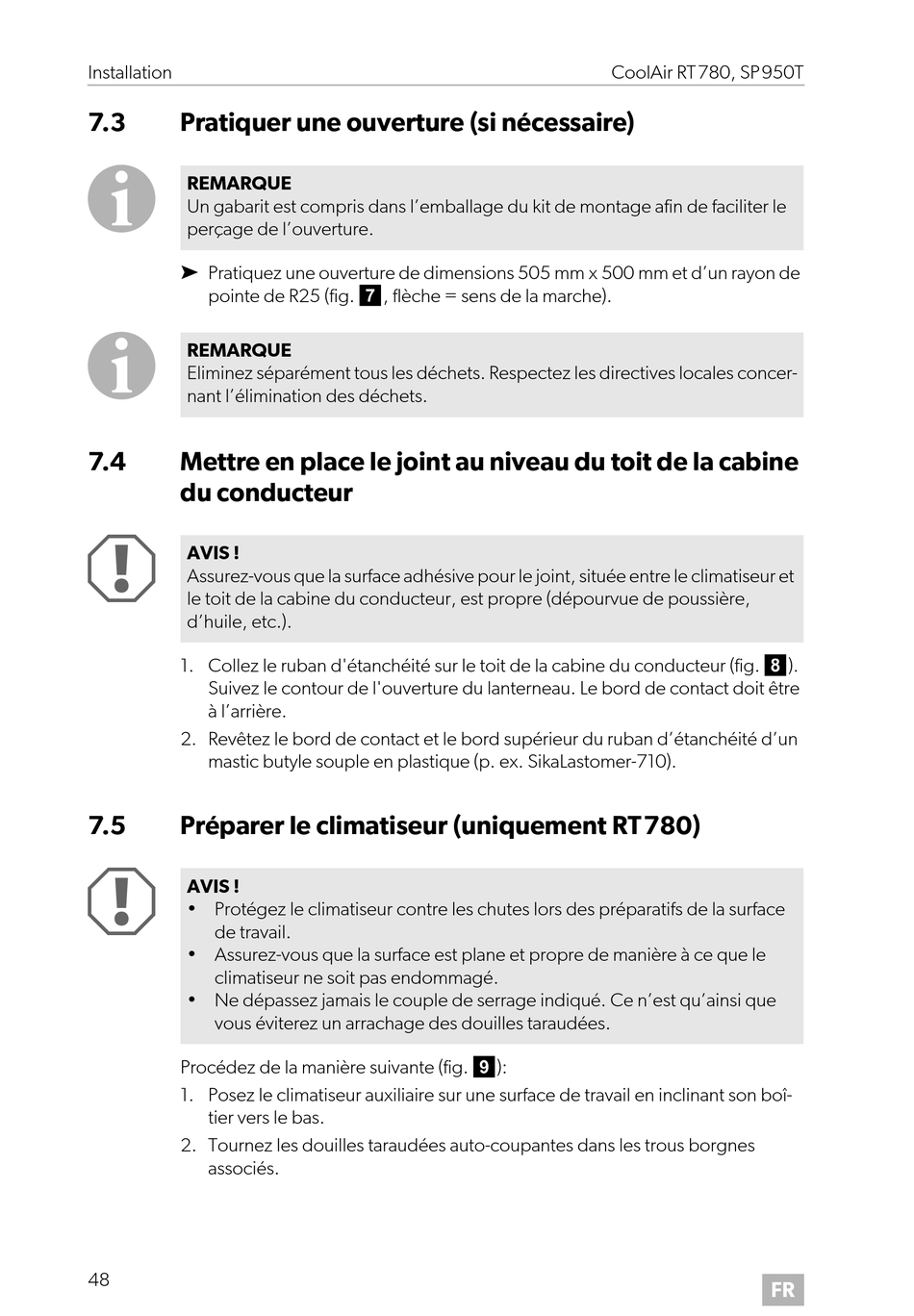

Pratiquer Une Ouverture (Si Nécessaire); Mettre En Place Le Joint Au Niveau Du Toit De La Cabine Du Conducteur; Préparer Le Climatiseur (Uniquement Rt 780) - Dometic Coolair Rt780 Montageanleitung

Installation
7.3 Pratiquer une ouverture (si nécessaire)
I
REMARQUE
Un gabarit est compris dans l'emballage du kit de montage afin de faciliter le
perçage de l'ouverture.
➤ Pratiquez une ouverture de dimensions 505 mm x 500 mm et d'un rayon de
pointe de R25 (fig. 7, flèche = sens de la marche).
I
REMARQUE
Eliminez séparément tous les déchets. Respectez les directives locales concer-
nant l'élimination des déchets.
7.4 Mettre en place le joint au niveau du toit de la cabine
du conducteur
A
AVIS !
Assurez-vous que la surface adhésive pour le joint, située entre le climatiseur et
le toit de la cabine du conducteur, est propre (dépourvue de poussière,
d'huile, etc.).
1. Collez le ruban d'étanchéité sur le toit de la cabine du conducteur (fig. 8).
Suivez le contour de l'ouverture du lanterneau. Le bord de contact doit être
à l'arrière.
2. Revêtez le bord de contact et le bord supérieur du ruban d'étanchéité d'un
mastic butyle souple en plastique (p. ex. SikaLastomer-710).
7.5 Préparer le climatiseur (uniquement RT 780)
A
AVIS !
• Protégez le climatiseur contre les chutes lors des préparatifs de la surface
de travail.
• Assurez-vous que la surface est plane et propre de manière à ce que le
climatiseur ne soit pas endommagé.
• Ne dépassez jamais le couple de serrage indiqué. Ce n'est qu'ainsi que
vous éviterez un arrachage des douilles taraudées.
Procédez de la manière suivante (fig. 9):
1. Posez le climatiseur auxiliaire sur une surface de travail en inclinant son boî-
tier vers le bas.
2. Tournez les douilles taraudées auto-coupantes dans les trous borgnes
associés.
48
CoolAir RT 780, SP 950T
FR
